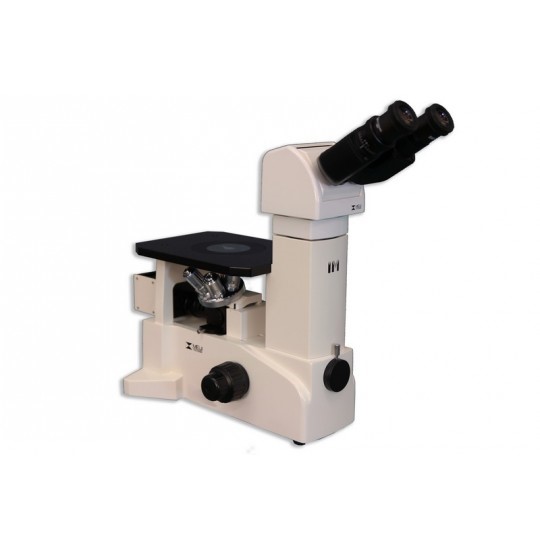

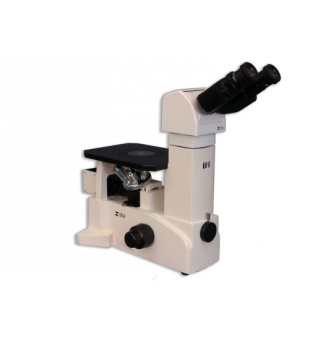

Инвертированный металлургический микроскоп IM7100E

Инвертированные металлургические микроскопы Meiji Techno серии IM7000 с утонченным дизайном экономят место на вашем столе и при этом чрезвычайно устойчивы. Эргономичное расположение всех регуляторов IM7000 исключает усталость оператора при длительной работе с микроскопом. Интегрированный вертикальный галогеновый осветитель 6 В, 30 Вт по Келлеру или светодиод. Источник питания с автоматическим определением напряжения и регулятором яркости встроен в основание микроскопа.

Микроскопы серии IM7000 предназначены для решения широкого круга исследовательских задач. Они отлично подходят для исследования металлургических препаратов и для рутинного контроля качества, например, для анализа микроструктур, тестирования различных материалов и микрофотографии. Серия IM7000 имеет отличные оптические характеристики, благодаря высококачественной оптической системе Meiji Techno Planachromat Epi ICOSTM (скорректированной «на бесконечность»).

Новая оптика обеспечивает исключительно яркое, четкое изображение с хорошей цветопередачей и сверхплоским полем зрения. Встроенный фотовыход на передней панели обеспечивает простоту и удобство документации изображений. Методы работы включают светлое поле и поляризацию.

Технические характеристики:

Новая усовершенствованная ICOS — оптика (оптическая система микроскопа, скорректированная на «бесконечность», с тубусной системой F=200 мм)
Безрефлексные объективы план ахромат Epi: 5×,10×, 20×, 50×, 100×
Сверхширокопольные окуляры 10× (для работы в очках), линейное поле — 22 мм
Удобные бинокулярные насадки без и с фото-/видеовыходом (призменные системы типа Зидентопфа)
Столик предметный 180×245 мм, съемный столик координатный предметный 112×72 мм (опция для IM7100 и IM7200)
Осветитель отраженного света, галoгeновая лампа (6 В, 30 Вт)
Фото-/видеовыход во фронтальной части основания
Фото- и видео-документирование

Таблица сравнения

Модель	Оптическая насадка	Окуляры	Объективы	Столик	Осветитель
IM7100	Бинокуляр	SWH10x F.N. 22	План ахромат Epi 5x, 10x, 20x, 50x	Плоский столик с керамическим покрытием 180 x 245 мм	Вертикальный галогеновый 6В, 30Вт осветитель по Келлеру
IM7100E	Эргономичный бинокуляр
IM7200	Эргономичный тринокуляр

Детали:

Окуляры
Сверхширокопольные окуляры 10x с вынесенным фокусом, F.N. 22, с держателем шкалы диаметром 25 мм. Дополнительно вы можете установить окуляры SWH15x, SWH20x и фокусировочный широкопольный окуляр с вынесенным фокусом SWH10x-F.

Визуальные насадки
Бинокуляр (тип Зидентопфа) и тринокуляр (тип Зидентопфа) для установки камеры, наклон 30°, диоптрийная настройка на левом окуляре, настройка межзрачкового расстояния 53–75 мм. Для фото-/видеодокументации предназначен светоделитель 80/20 для тринокуляра (100 % на окуляры или 80 % на фототрубку и 20 % на окуляры). На металлургические микроскопы серии IM7000 можно установить опциональную наклоняемую эргономичную бинокулярную насадку (MA975) с регулируемым наклоном от 10° до 50°.

Объективы
Объективы план ахромат Epi 5x, 10x, 20x, 50x «на бесконечность». Дополнительно доступен объектив 100x. Обеспечивают исключительно яркое, четкое изображение с хорошей цветопередачей и сверхплоским полем зрения.

Столик
Для микроскопов IM7100 и IM7200 — плоский столик 180x245 мм (диапазон перемещения 112 (Х) х 72 (Y) мм) с керамическим покрытием и съемной вставкой с отверстием. Для микроскопов IM7300 и IM7400 — механический столик 184x224 мм с керамическим покрытием и съемной металлической вставкой с отверстием 45 мм.

Опциональный механический съемный столик (для IM7100 и IM7200)
Съемный механический столик, 112x72 мм с эргономичной коаксиальной рукояткой управления с правой стороны.

Осветитель
Вертикальный осветитель Келлера с галогеновым источником света 6 В, 30 Вт или светодиодом. Источник питания с автоматическим определением напряжения и регулятором яркости встроен в основание микроскопа.

Фокусировочный механизм
Эргономичные низкорасположенные коаксиальные винты грубой и точной фокусировки с регулировкой плавности хода. Диапазон перемещения: всего 9 мм, 1 мм вверх и 8 мм вниз. Настройка точной фокусировки: 0,2 мм на поворот.

Фото-/видеовыход
Все модели имеют фотовыход на передней панели для камер CCD/CMOS, 35 мм SLR и цифровых камер. Плюс опционально тринокулярная насадка.

Фильтры
Широкий набор фильтров: фильтры нейтральной плотности, прозрачные синие и зеленые фильтры, а также поляризационный фильтр.

Цифровая микроскопия
Объединив микроскоп с цифровой камерой, вы получаете широкие возможности анализа, документации и организации исследований.

Код		Описание
		Смотровые головки для серии IM7000
MA957/20		Эргономичная головка. Вертикально регулируемый наклон 10–50°.Межзрачковая регулировка от 53 мм до 75 мм, градуированная диоптрия на левом тубусе с деполяризатором (внутренний диаметр тубусов 30 мм)
		Окуляры для серии IM7000
MA817		Широкопольный окуляр SWH 10х, F.N. 22 Окулярная трубка ∅ 30 мм (с разъемом для шкалы 25 мм) 2 штуки включены в стандартный комплект микроскопов серии IM7000
		Объективы план ахромат Epi
MA870		Объектив план ахромат Epi 5х/0,10 Рабочее расстояние 20,0 мм, F.N. 24 Включен в стандартный комплект микроскопов серии IM7000
MA871		Объектив план ахромат Epi 10х/0,25 Рабочее расстояние 7,48 мм, F.N. 24 Включен в стандартный комплект микроскопов серии IM7000
MA872		Объектив план ахромат Epi 20х/0,40 Рабочее расстояние 5,20 мм, F.N. 24 Включен в стандартный комплект микроскопов серии IM7000
MA873		Объектив план ахромат Epi 50х/0,75 Рабочее расстояние 0,38 мм, F.N. 24, подпружиненный Включен в стандартный комплект микроскопов серии IM7000
		Фильтры для серии IM7000
MA475/05		Фильтр синий прозрачный. ∅ 20,0 мм, в металлическом держателе Включен в стандартный комплект микроскопов серии IM7000
MA476		Фильтр зеленый прозрачный. ∅ 20,0 мм, в металлическом держателе Включен в стандартный комплект микроскопов серии IM7000
MA774		Фильтр нейтральной плотности ND50. ∅ 20,0 мм, в металлическом держателе Включен в стандартный комплект микроскопов серии IM7000
MA497		Фильтр поляризационный. ∅ 20,0 мм, в металлическом держателе Включен в стандартный комплект микроскопов серии IM7000
		Принадлежности для серии IM7000
MA326		Запасная галогенная лампа 6 В, 30 Вт
MA327		Запасной предохранитель 3 А для галогенного осветителя
MA906		Резиновый наконечник для окуляра MA817 SWH 10x, 1 шт.
MA809/10		Сетевой кабель АС с евровилкой для сети 115 В
MA714		Чехол для защиты от пыли Включен в стандартный комплект микроскопов серии IM7000
