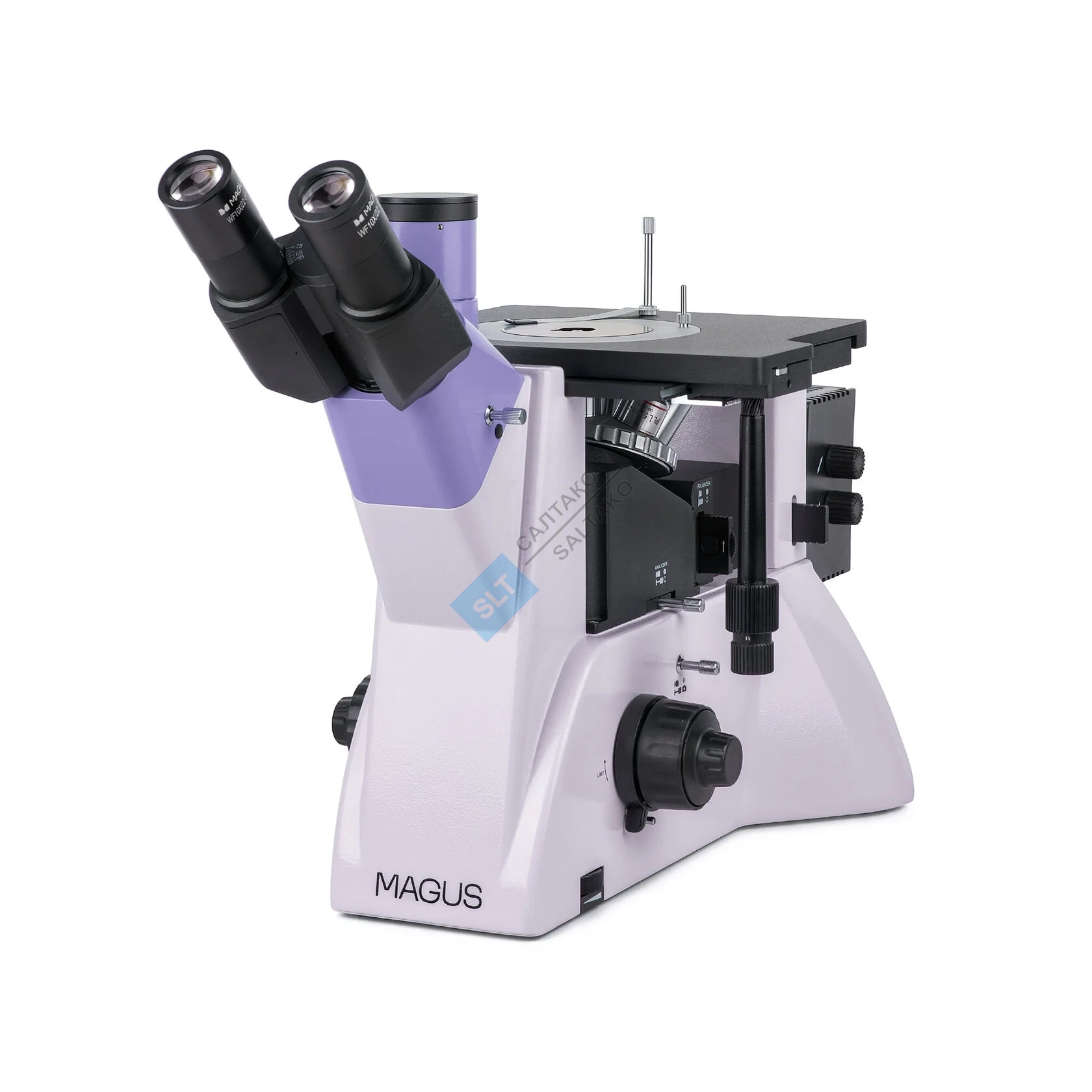

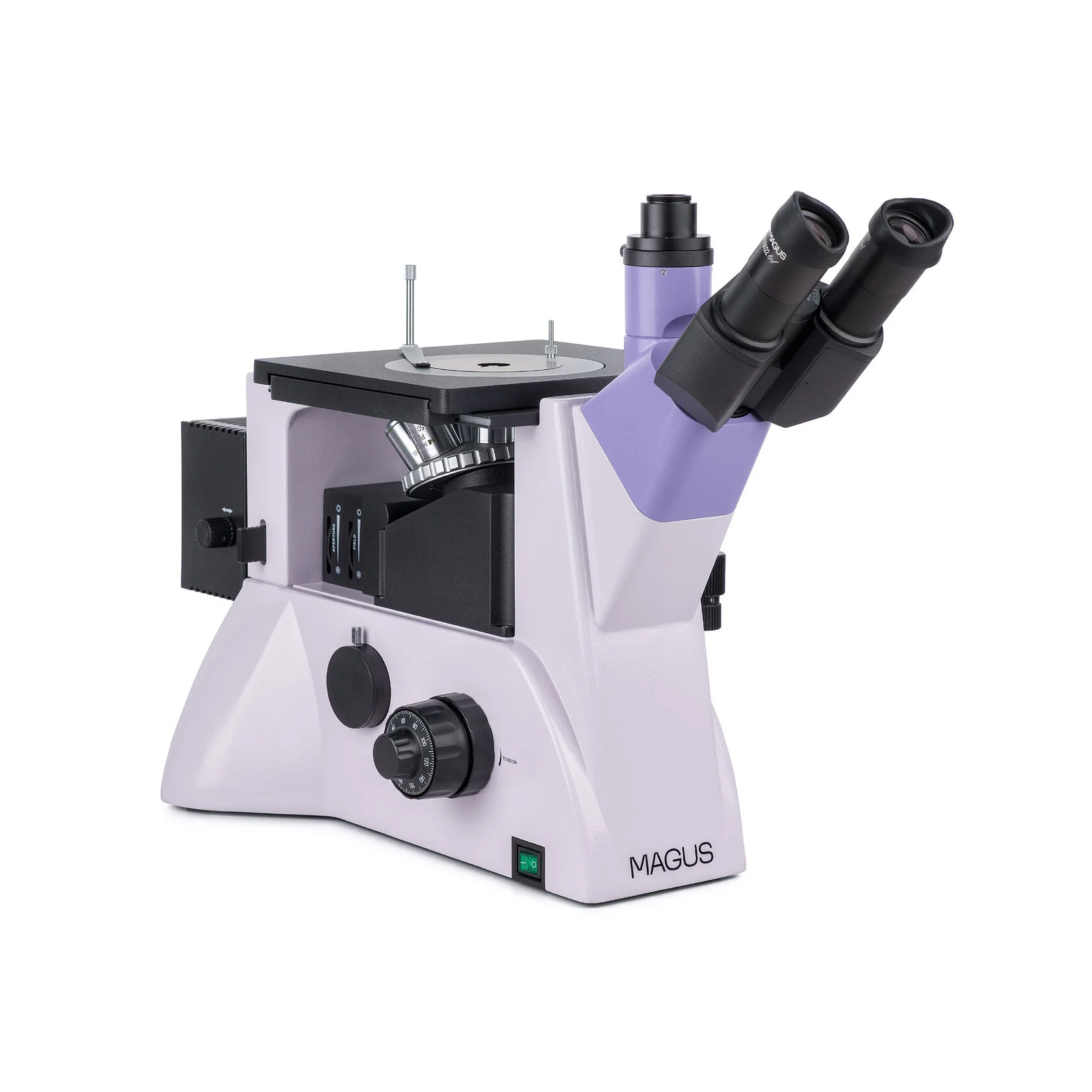

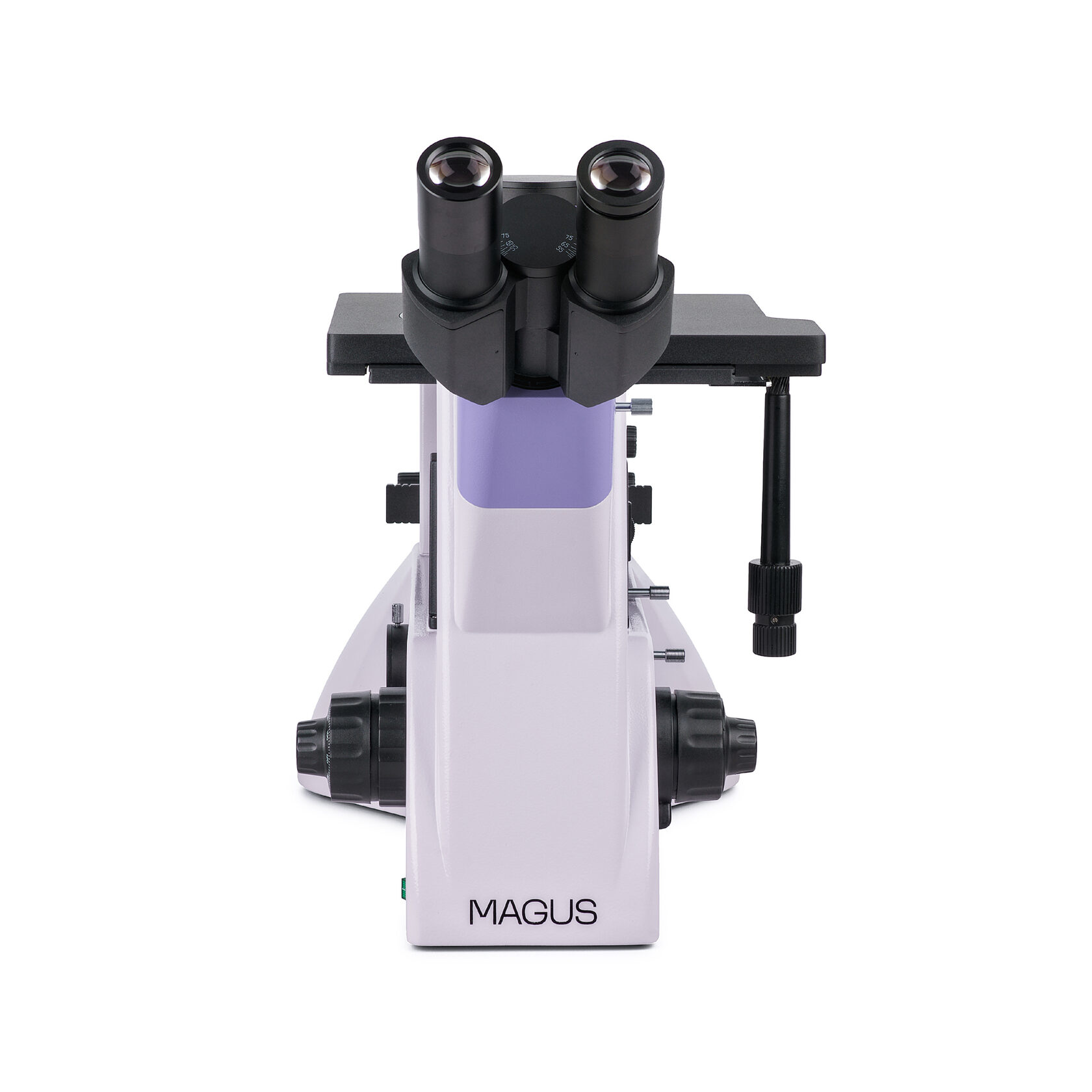

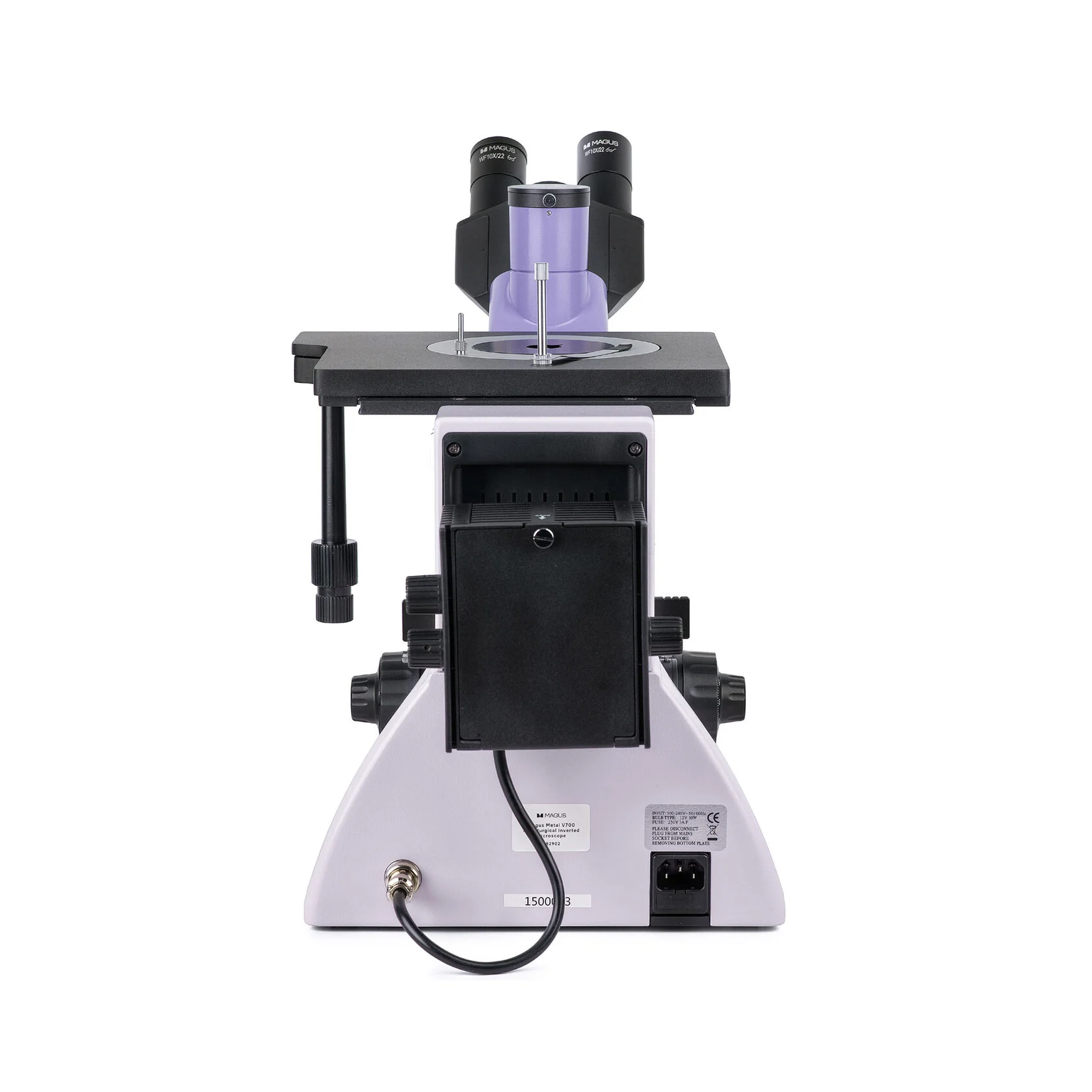

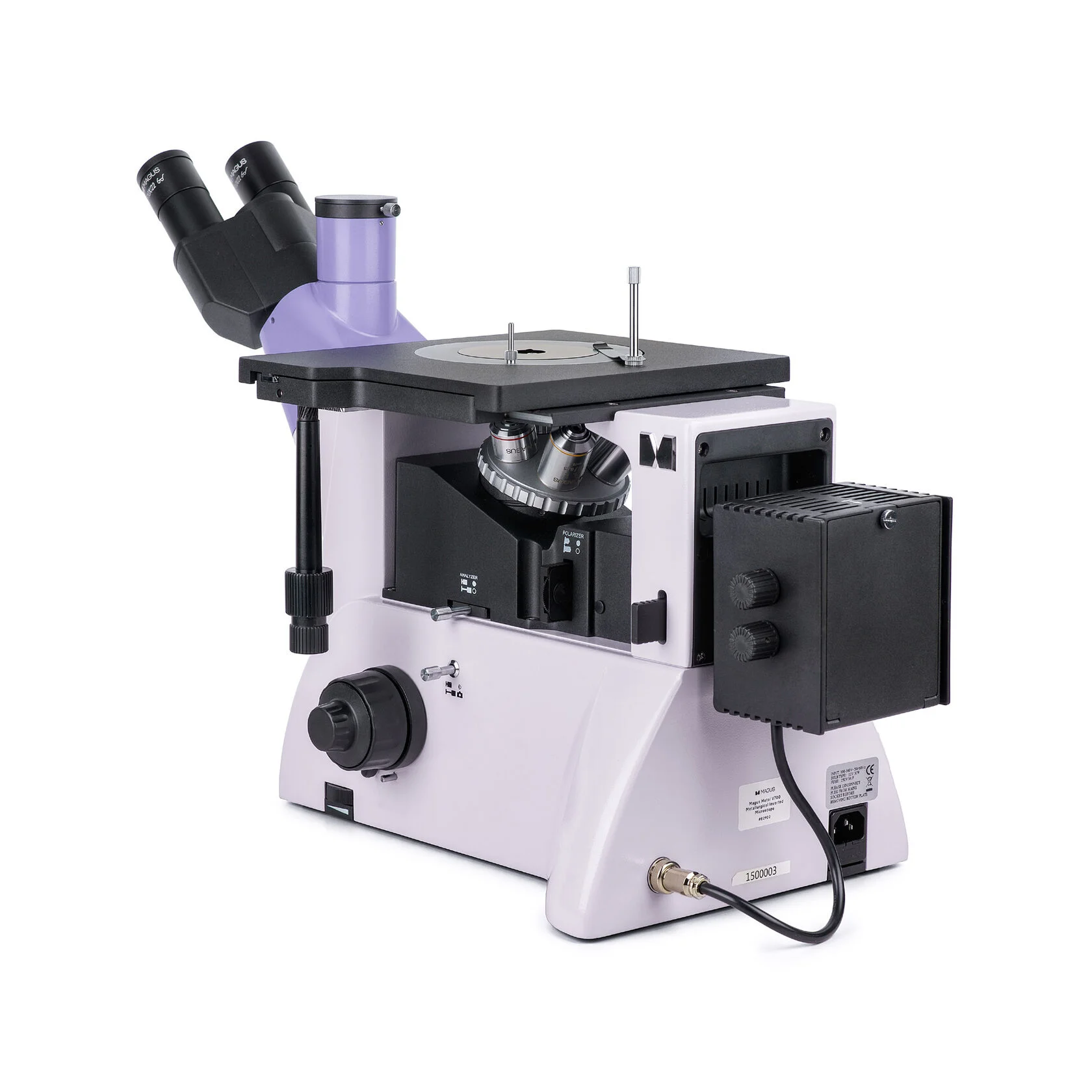

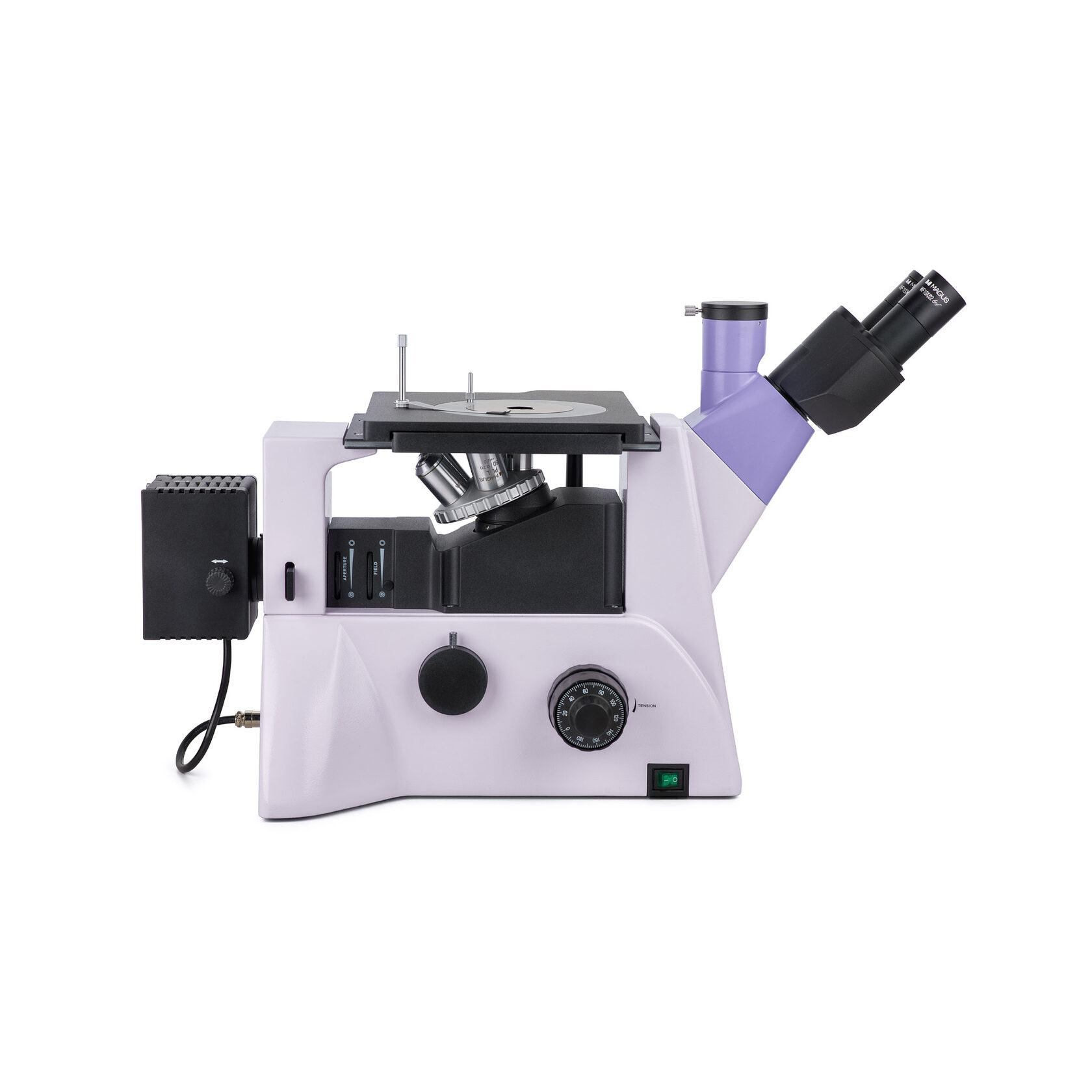

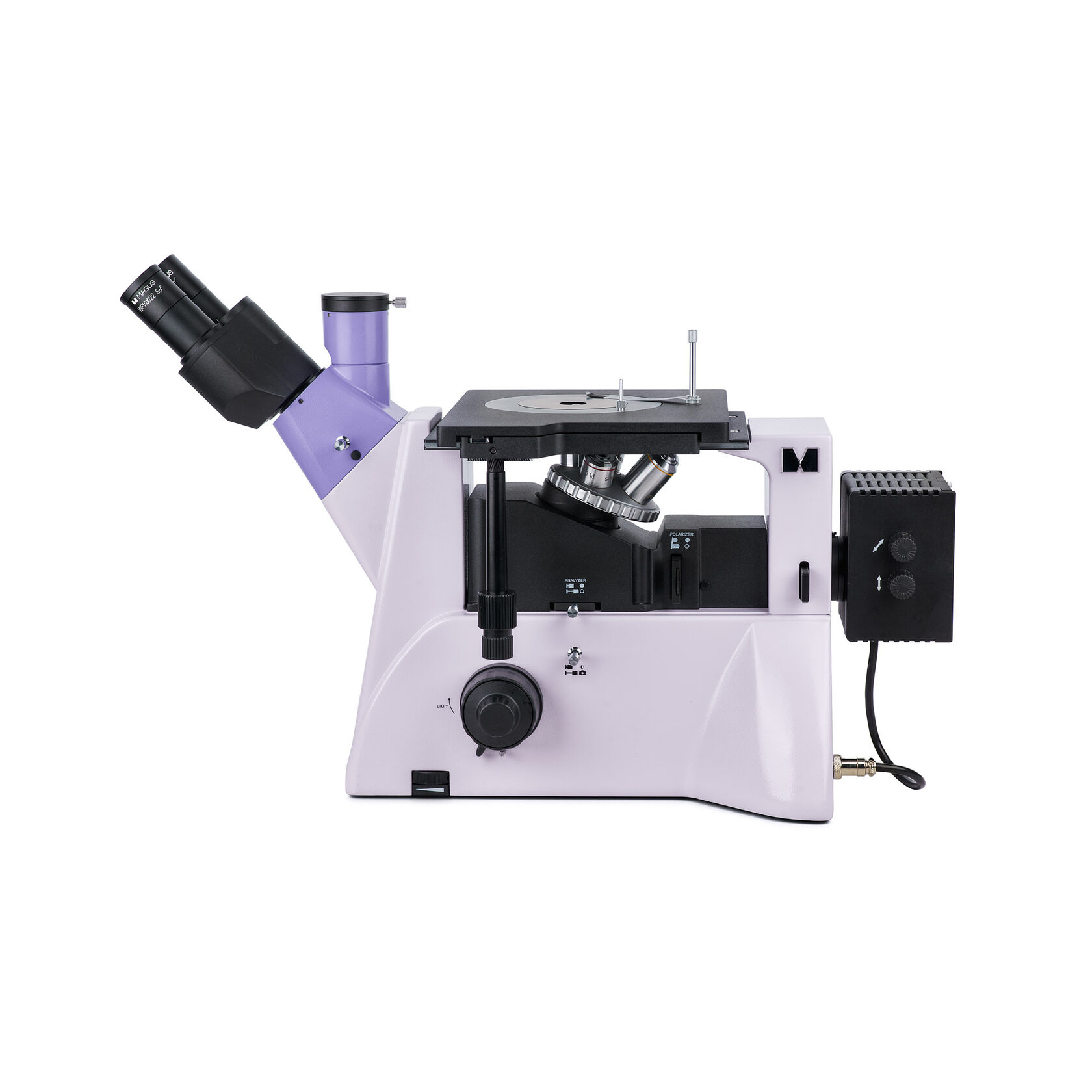

Микроскоп металлографический инвертированный MAGUS Metal V790 DIC

MAGUS Metal V790 DIC
Увеличение: 50–1000х или 50–1500х (с линзой 1,5х). Тринокулярная визуальная насадка с линзой Бертрана, объективы план-полуапохроматы и план-апохроматы для светлого и темного поля, галогенный осветитель отраженного света 100 Вт

Микроскоп предназначен для изучения микроструктуры металлов и сплавов, полупроводниковых материалов и других непрозрачных объектов.
Инвертированная конструкция микроскопа не ограничивает геометрию объекта исследования, а только ограничивает его массу – до 30 кг. Одна грань образца подвергается специальной обработке и образец устанавливается на столик вниз этой поверхностью.
На этом микроскопе непрозрачные объекты исследуют в отраженном свете по методу светлого поля, темного поля, простой поляризации и дифференциально-интерференционного контраста.

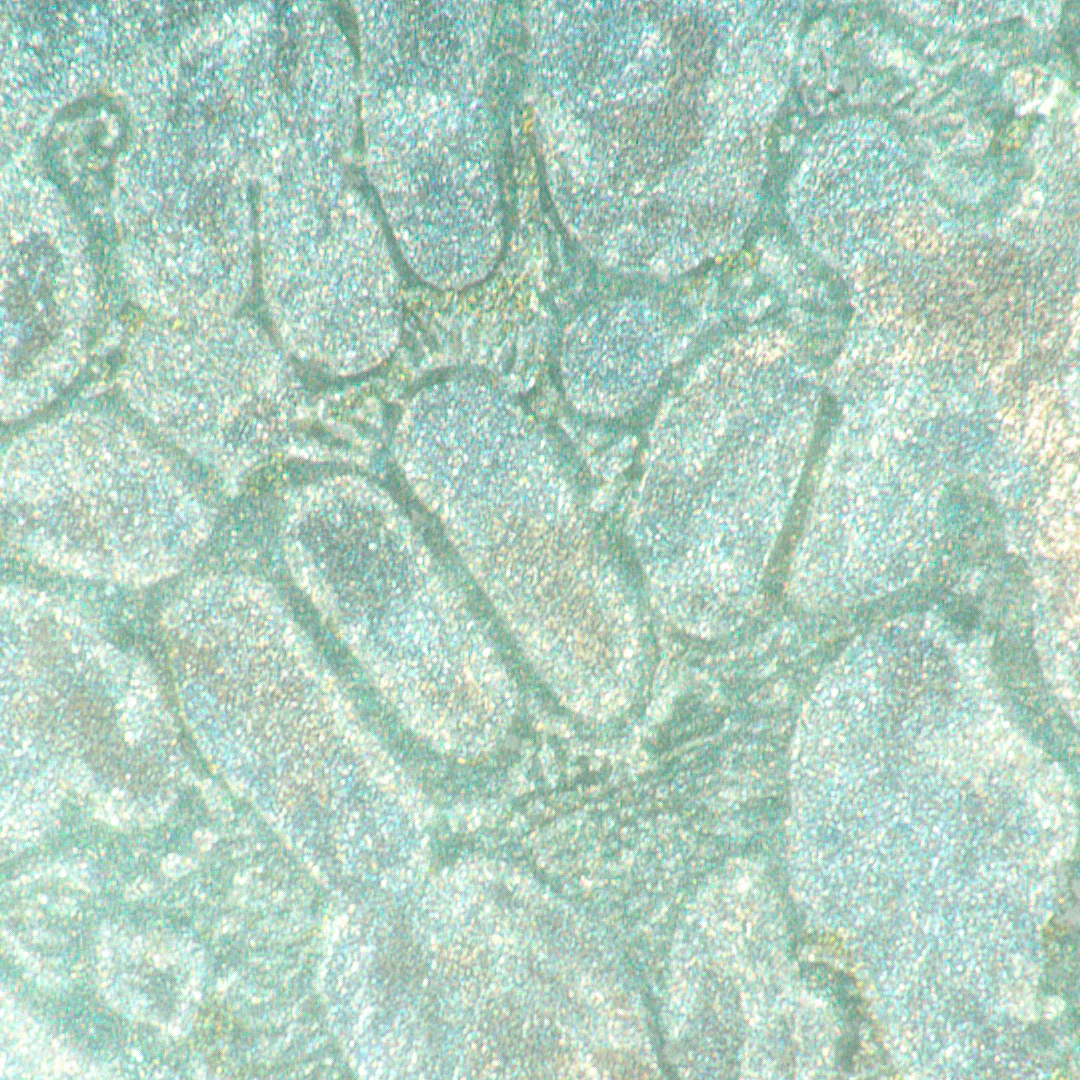

ДИК – это усовершенствованный метод поляризационного контраста. Метод повышает глубину резкости и четкость изображения, предоставляет дополнительную информацию о структуре объекта исследования, визуализирует цветом неровности на изучаемых поверхностях. Плоские поверхности окрашиваются одинаково, а поверхность даже с минимальными перепадами высоты будет неоднородной по цвету. Объект исследования выглядит рельефным.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

Характеристики

Визуальная насадка

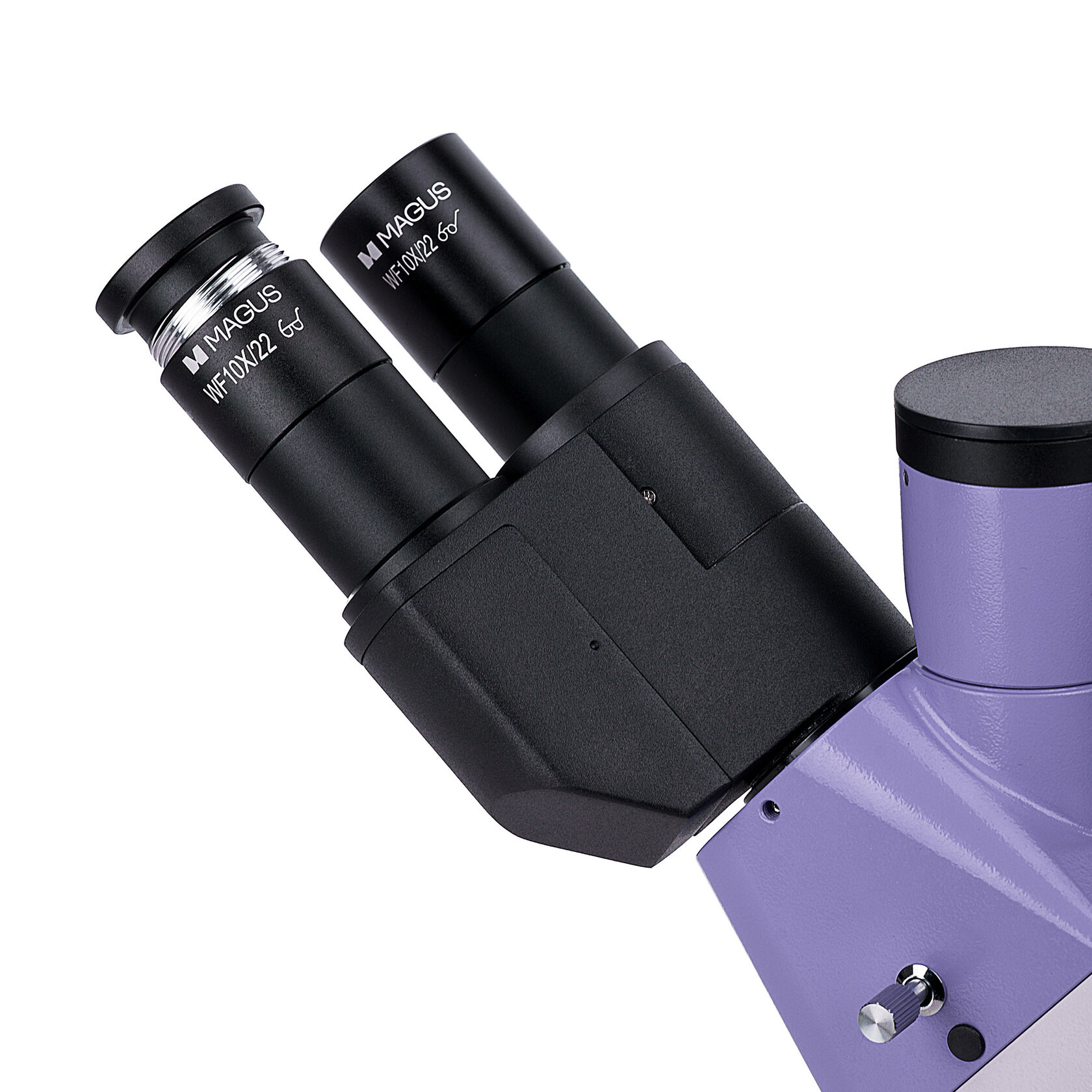

Тринокулярная визуальная насадка и оптикой, рассчитанной на бесконечность. Угол наклона 45° обеспечивает комфортные условия для работы исследователя сидя и стоя. Пользователь принимает естественную позу, усталость в течение рабочего дня не накапливается.
В визуальную насадку встроена линза Бертрана, ее ввод в оптический путь осуществляется при помощи регулятора на передней части насадки. С помощью линзы Бертрана проводятся коноскопические исследования.
Цифровая камера устанавливается в вертикальный тубус визуальной насадки или в один из боковых портов визуализации на корпусе микроскопа. Световой поток на тринокулярной насадке переключается 100/0, 50/50 или 0/100. Деление света на правом фотопорте – 100/0 и 20/80; на левом – 100/0 и 0/100.
В базовую комплектацию включены окуляры 10х/23 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Револьверное устройство

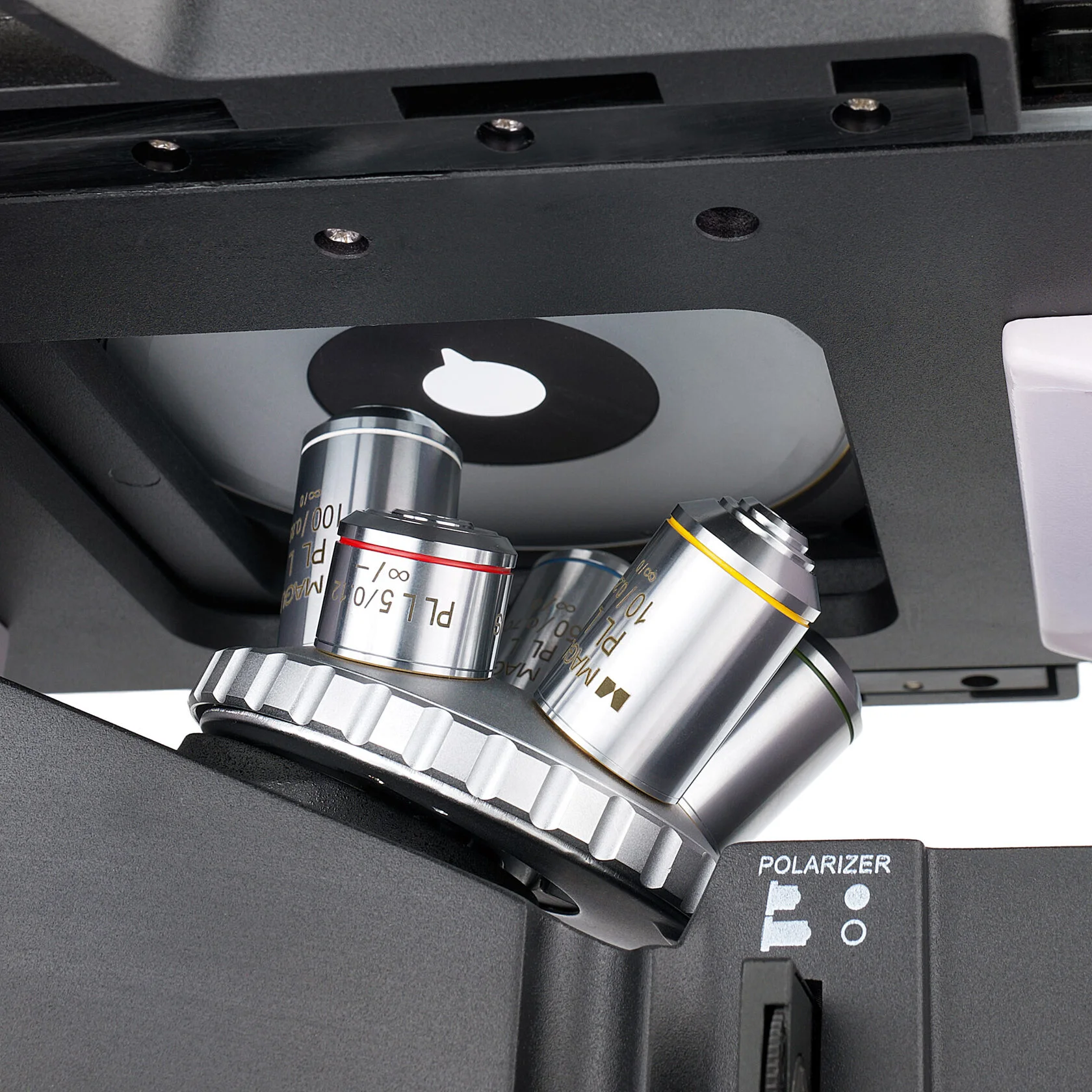

Револьвер на 5 объективов установлен на штатив под столиком.
Метод дифференциально-интерференционного контраста реализуется при помощи ДИК-слайдеров: один используют с объективами малого увеличения, другой – среднего и большого увеличения. ДИК-слайдер устанавливается в специальный слот револьверного устройства.

Турель для установки модулей контраста
Под револьвером объективов на штативе микроскопа расположена турель для установки модулей контраста. Можно установить 6 модулей. Поворот турели меняет режим наблюдений, переход от одного метода контраста к другому происходит быстро и без сложной настройки.

Переключатель с линзой дополнительного увеличения
Поворотным переключателем в оптический путь вводится основная линза 1х или линза дополнительного увеличения 1,5х. Увеличивающая линза повышает кратность микроскопа без приобретения и установки дополнительных аксессуаров. Переключатель расположен с правой стороны корпуса микроскопа под револьвером объективов.

Объективы
Объективы план-полуапохроматы и план-апохроматы на бесконечность с увеличенным рабочим расстоянием работают по методу светлого и темного поля. Обеспечивают лучшую коррекцию хроматической и сферической аберрации в сравнении с планахроматами.

Фокусировка

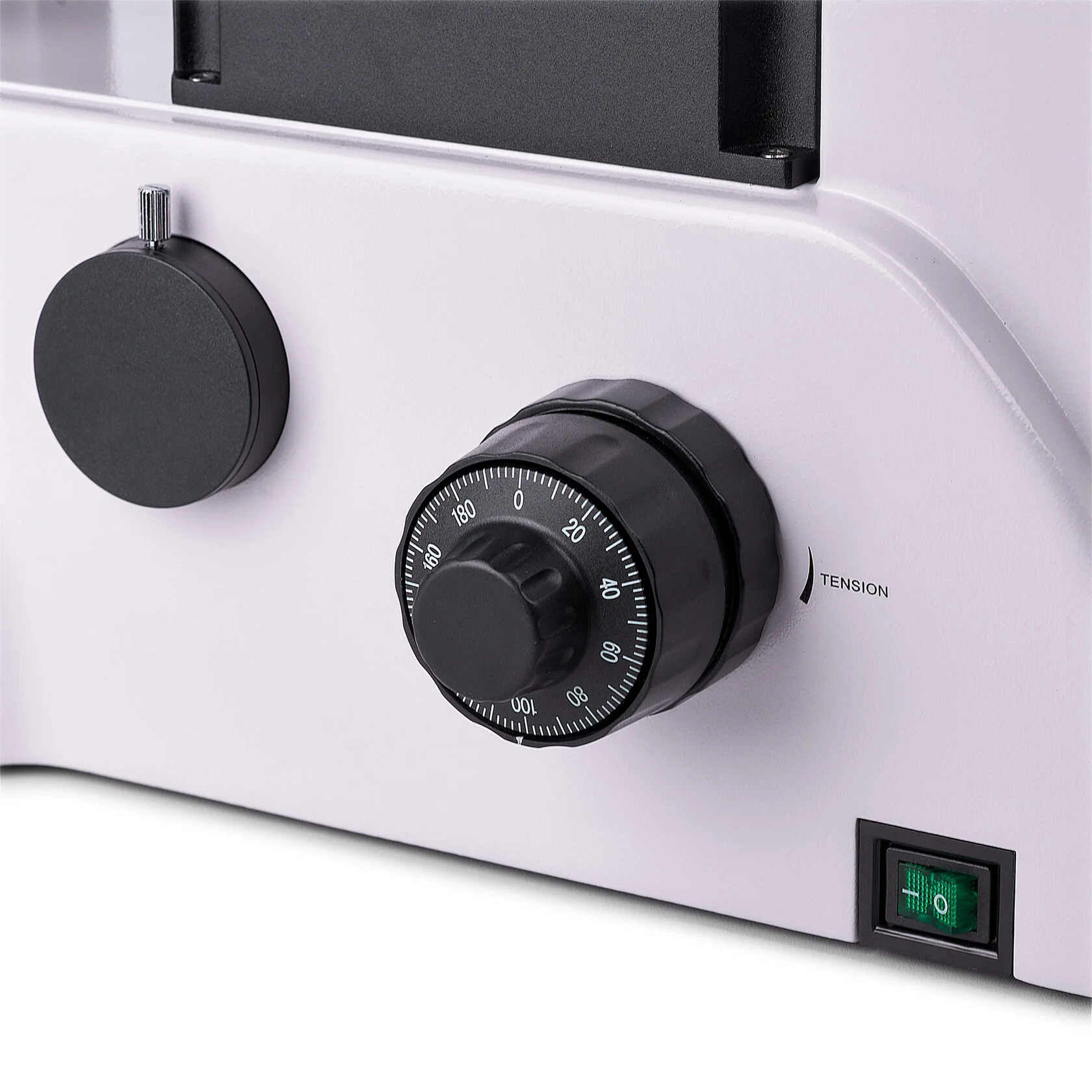

Коаксиальные рукоятки грубой и тонкой фокусировки расположены в нижней части корпуса с двух сторон штатива. Правая рукоятка тонкой фокусировки имеет специальные углубления под пальцы, левая – шкалу.
Рукоятка блокировки грубой фокусировки помогает быстро настроить микроскоп после смены объекта исследования. Рукоятка расположена с левой стороны микроскопа на одной оси с механизмом фокусировки.
Кольцо с правой стороны регулирует жесткость хода грубой фокусировки. Пользователь настраивает комфортную жесткость для работы.

Предметный столик

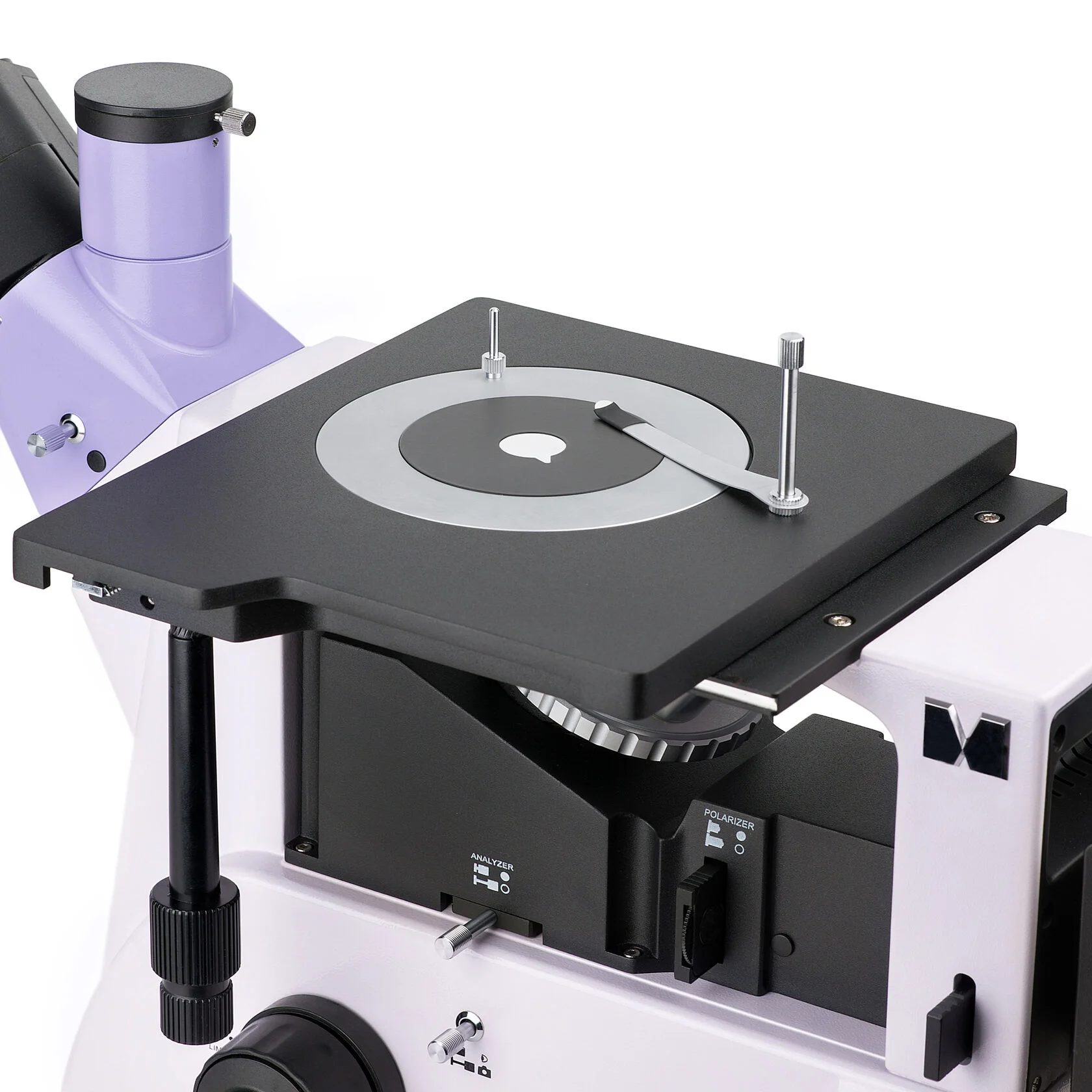

Перемещение объекта осуществляется за счет передвижения поверхности столика по двум осям. В центр столика устанавливается вставка с отверстием подходящего диаметра. Для фиксации объекта применяется прижим.
Трехслойное покрытие защищает столик от царапин и других поверхностных повреждений при работе с тяжелыми и габаритными образцами.
Длинная отклоняемая ручка управления столиком обеспечивает комфорт пользователя во время работы: кисть руки лежит на столе без напряжения. Ручка может быть установлена с правой или левой стороны столика.

Источник света

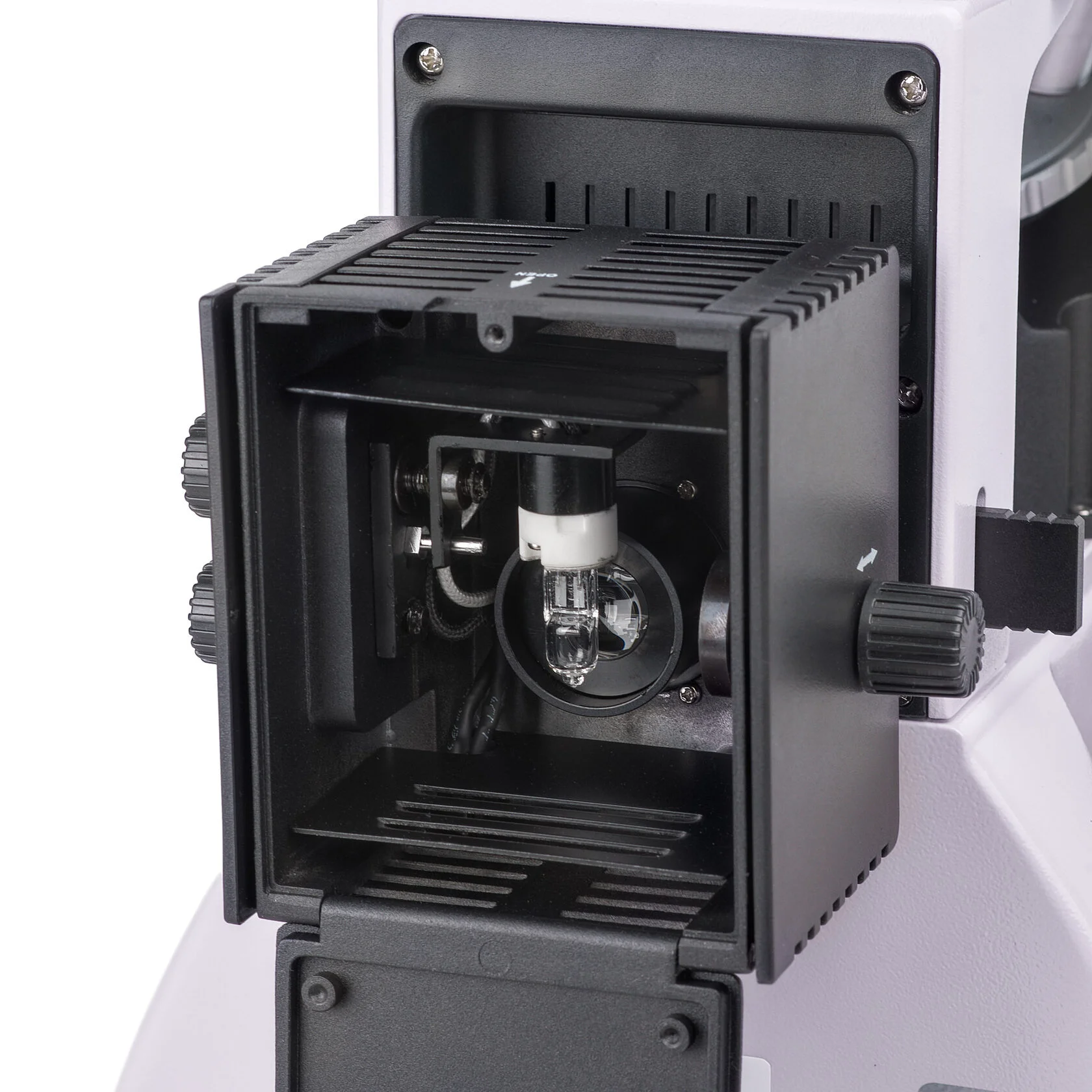

В фонаре стоит 100-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х не только в светлом поле и в поляризованном свете, но и в темном поле. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

Осветительная система отраженного света

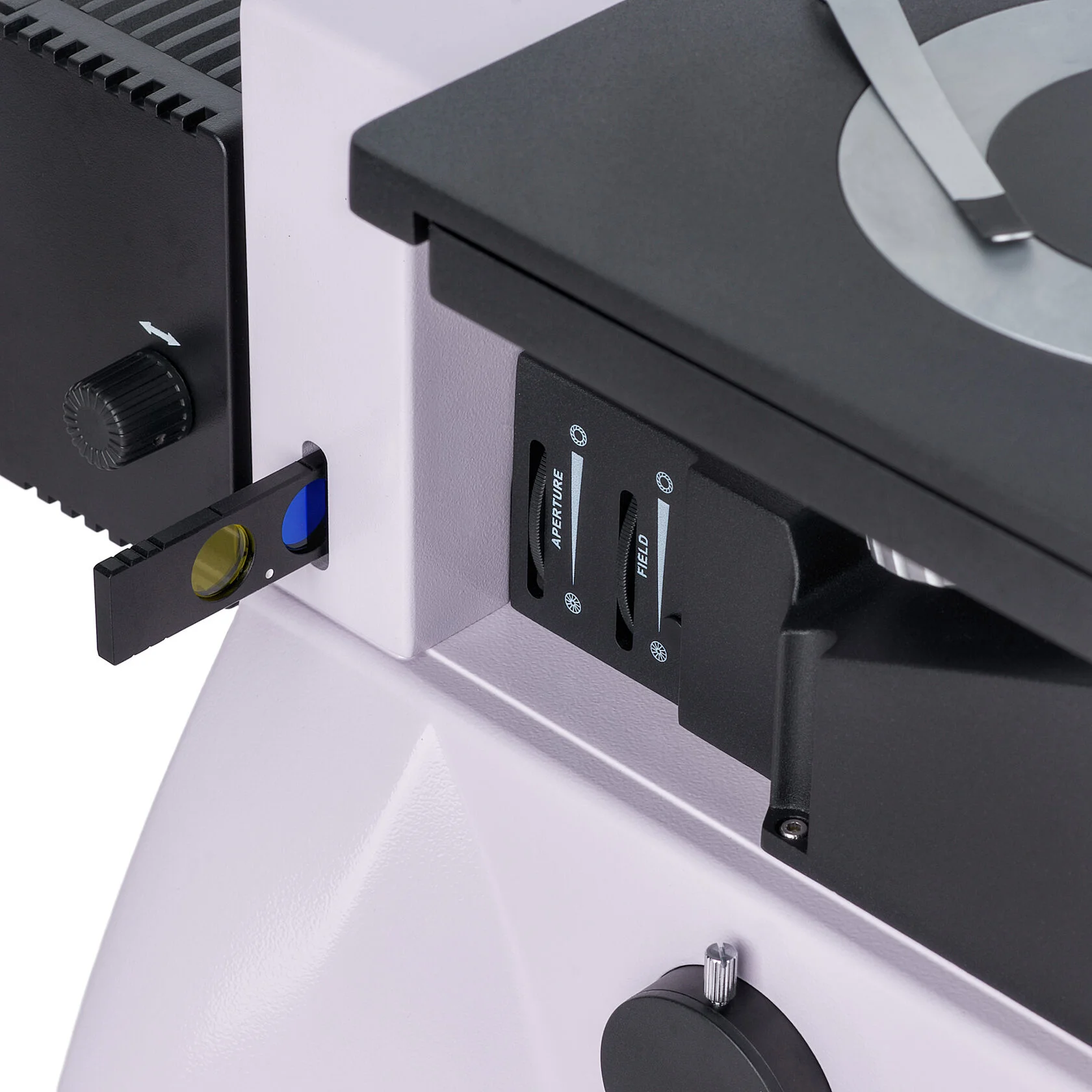

Осветительная система реализует метод Кёлера. Полевая и апертурная диафрагма отцентрированы в оптической оси на заводе-изготовителе и дополнительной центрировки не требуют. Если появится необходимость, диафрагмы регулируются центрировочными винтами.

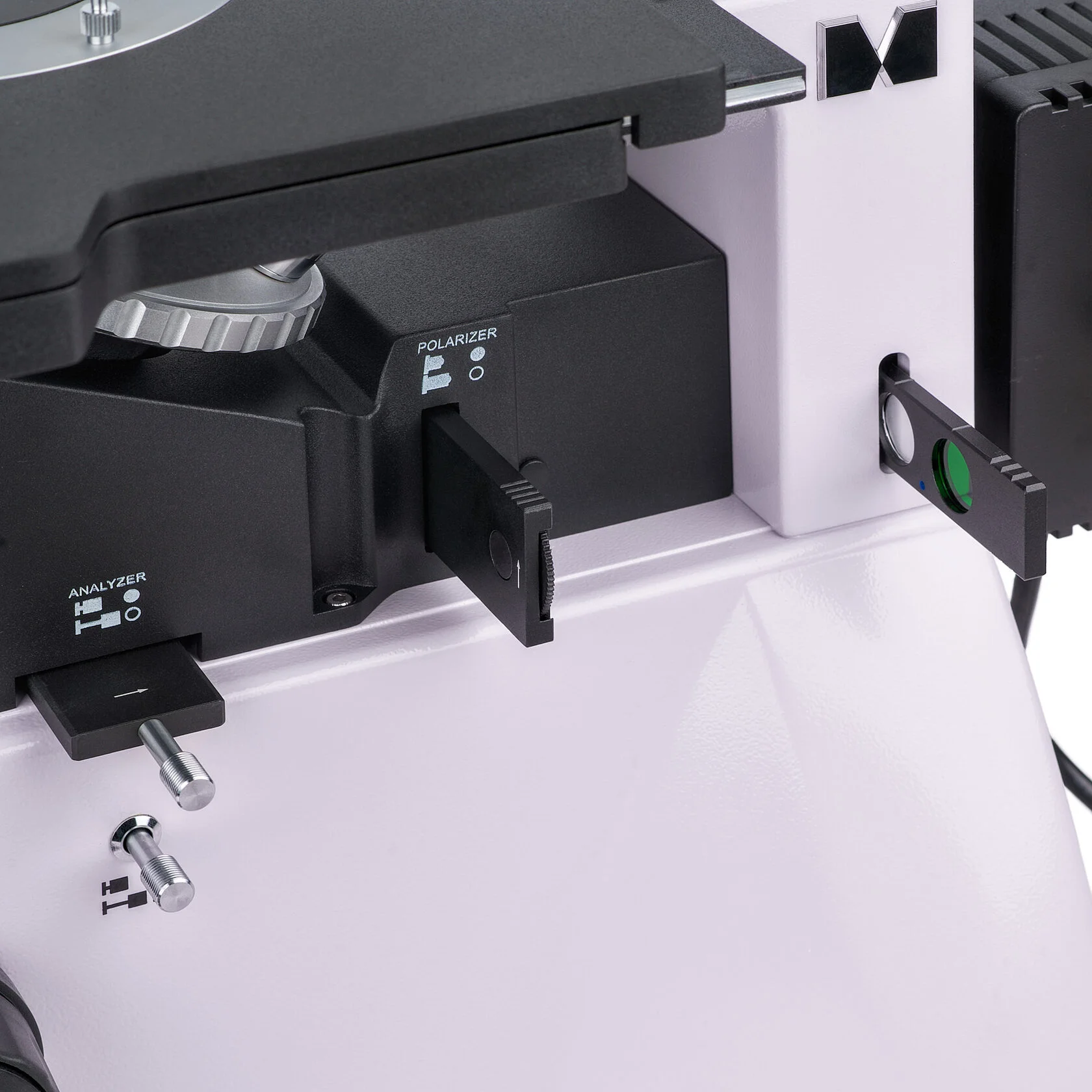

Анализатор и поляризатор реализуют метод простой поляризации. Поляризатор неподвижный, анализатор вращается на 360°.
Набор светофильтров помогает правильно настроить цветопередачу.

Эргономичная конструкция
Физический дискомфорт вызывает усталость и снижает продуктивность работы. Эргономичная конструкция микроскопа играет не последнюю роль в повседневных научных исследованиях.
MAGUS Metal V790 DIC предусматривает комфорт пользователя во время работы.
Микроскоп управляется с минимальным движением руки, поскольку длинная ручка управления столиком и рукоятка тонкой фокусировки расположены в одной рабочей зоне.
Рукоятки фокусировки расположены в нижней части корпуса. Пользователь не напрягает кисти рук во время работы. Благодаря плавному ходу механизма пользователь без усилий фокусируется на объект.

Альтернативные модели
MAGUS Metal V790 DIC является альтернативной для моделей: Carl Zeiss Axio Observer for Materials, Olympus GX53.

Основные особенности

• Применяется для изучения непрозрачных габаритных объектов массой до 30 кг
• Линза Бертрана для коноскопии и ортоскопии
• Линза дополнительного увеличения повышает кратность микроскопа в 1,5 раза, вводится в оптический путь переключателем на насадке
• Три независимых канала визуализации для установки цифровой камеры и монитора: вертикальный тубус визуальной насадки и два боковых канала визуализации на корпусе; переключение светового потока на тринокулярной насадке – 100/0, 50/50, 0/100, на корпусе – 100/0 и 20/80 (правый фотопорт), 100/0 и 0/100 (левый фотопорт)
• Объективы план-полуапохроматы и план-апохроматы с увеличенным рабочим расстоянием используются для работы в светлом и темном поле
• Многофункциональная турель с 6 слотами для установки модулей разных методов контраста
• Галогенный осветитель отраженного света увеличенной мощности 100 Вт – специально для работы в темном поле
• Настройка освещения по методу Кёлера, центрируемые элементы осветительной системы, доступны методы светлого поля, темного поля, простой поляризации, ДИК
• Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
• Предметный столик большого размера со вставками и длинной ручкой управления для удобной работы

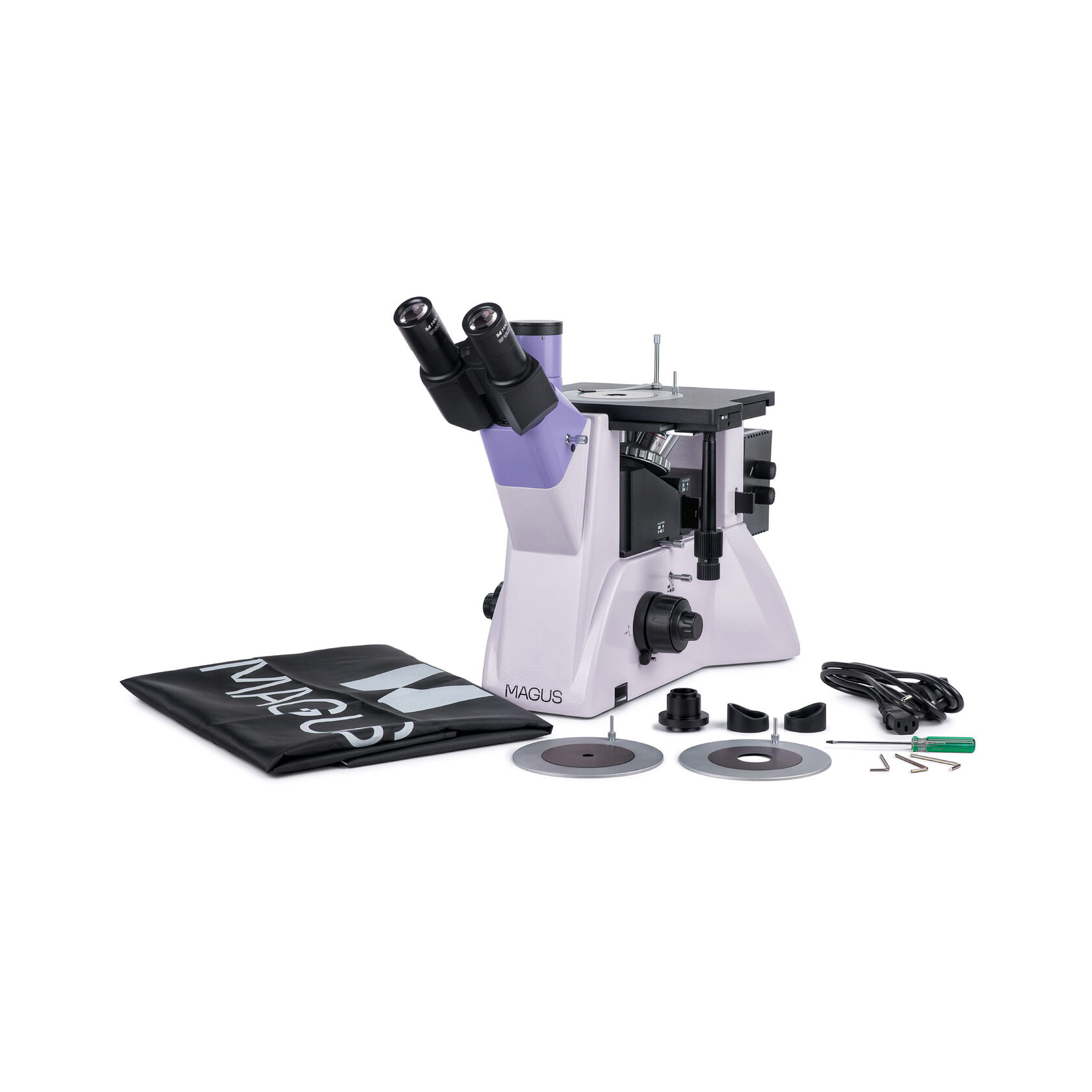

Комплектация

• Штатив со встроенным источником электропитания, механизмом фокусировки, предметным столиком, револьвером объективов и турелью для установки модулей контраста
• Фонарь лампы
• Тринокулярная визуальная насадка с линзой Бертрана
• Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 5х/0,15 ∞/- WD 20 мм
• Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 10х/0,30 ∞/- WD 11 мм
• Объектив план-полуапохромат, рассчитанный на бесконечность: Plan S-Apo BD 20х/0,45 ∞/0 WD 3,1 мм
• Объектив план-апохромат, рассчитанный на бесконечность: Plan Apo BD 50х/0,80 ∞/0 WD 1 мм
• Объектив план-апохромат, рассчитанный на бесконечность: Plan Apo BD 100х/0,90 ∞/0 WD 1 мм
• Окуляр 10x/23 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
• Наглазник на окуляр (2 шт.)
• ДИК-слайдер для объективов (2 шт.)
• Устройство простой поляризации
• Набор светофильтров
• Переходник под крепление C-mount для работы с камерой
• Сетевой шнур питания для микроскопа
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Цифровая камера
• Калибровочный слайд

Технические характеристики

Конструкция микроскопа: инвертированный

Поле изображения: плоское

Методы исследования в отраженном свете: светлое поле, темное поле, поляризованный свет, дифференциально-интерференционный контраст

Увеличение микроскопа, крат: 50–1000 базовая комплектация (50–1500х со встроенной линзой дополнительного увеличения 1,5х)

Длина тубуса: бесконечность (∞)

Визуальная насадка: тринокулярная, с линзой Бертрана

Деление светового потока, окуляры/канал визуализации: 100/0, 50/50, 0/100

Тип визуальной насадки: Зидентопф

Угол наклона визуальной насадки: 45°

Межзрачковое расстояние, мм: 48–75

Посадочный диаметр окуляров, мм: 30

Окуляры, крат/поле, мм: 10x/23 с диоптрийной коррекцией ±5D, удаленный зрачок

Револьверное устройство: на 6 объективов, с ДИК-слотом

Тип коррекции объективов: план-полуапохроматы и план-апохроматы, рассчитанные на длину тубуса «бесконечность» (∞), парфокальная высота 45 мм

Объективы, метод контрастирования: светлое поле и темное поле

Объективы, крат/апертура/рабочее расстояние, мм: 5x/0,15/20, 10x/0,30/11, 20x/0,45/3,1, 50x/0,80/1, 100x/0,90/1

Предметный столик: 340x230 мм, двухкоординатный трехслойный механический, с коаксиальной ручкой перемещения по осям X/Y с низким расположением и возможностью отклонения; максимальная нагрузка 30 кг; вставки в столик

Диапазон перемещения столика по осям X и Y, мм: 130/85

Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон

Ход грубой фокусировки, мм: 10

Ход тонкой фокусировки, мм/оборот: 0,2

Цена деления тонкой фокусировки, мкм: 2

Механизм регулировки жесткости грубой фокусировки: есть

Механизм блокировки грубой фокусировки: есть

Способ освещения: отраженный свет

Осветительная система отраженного света: турель для установки модулей контраста, полевая и апертурная диафрагмы, поляризатор и анализатор; набор светофильтров

Источник отраженного света: галогенная лампа 12 В/100 Вт, с регулируемой яркостью

Устройство для работы методом дифференциально-интерференционного контраста (ДИК): ДИК-слайдер для объективов 5–20х, ДИК-слайдер для объективов 50–100х

Устройство простой поляризации: поляризатор неподвижный, анализатор вращается на 360°

Источник питания, В/Гц: сеть переменного тока, 220±22/50

Диапазон рабочих температур, °C: 5… 40

Диапазон рабочей влажности, %: 20… 80
