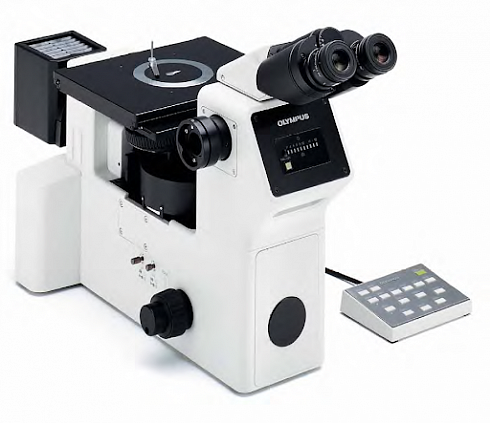

OLYMPUS GX51

Для микроскопа Olympus GX51 специфично:

• Наблюдения в 4-х режимах — светлого и темного поля (BF и DF), дифференциально-интерференционного контраста (ДИК) Номарского (DIC) и в простом поляризованном свете.


• Широкий выбор оптических элементов, револьверные головки (в том числе моторизованные) на 5 и 6 объективов. Объективы UIS оптики с увеличением от 1.25х до 150х.
• Допускается установка промежуточного модуля с двукратным увеличением.
• Предусмотрено использование фильтров различных типов.
• Встроенный порт позволяет подключать одновременно до 3-х камер, например камеру высокого разрешения UC30 для цифровой съемки или классическую 35 мм камеру.
• Основание Т-образной формы, ножки-опоры с устройствами поглощения вибрации, блок питания в единой конструкции с прибором.
• Возможность установки разных источников света — галогенной лампы мощностью 100 Вт, металлгаллидной 50Вт, 75Вт-ной ксеноновой или 100Вт-ной ртутной ламп. Быстрая смена домиков ламп в зависимости от необходимости исследований.

Характеристики

Оптическая система	Скорректирована на бесконечность
Освещение	Встроенный  осветитель для светлого и темного поля. Галогенный осветитель 12В 100Вт (стандартная комплектация), ртутный 100 Вт, ксеноновый 75Вт
Фокусировка	Рукоятки грубой и точной настройки, полный ход: 25 мм, шаг точной фокусировки: 1 мкм
Наблюдательный тубус	Широкопольный бинокуляр или тринокуляр F.N. 22 Широкопольный тринокуляр F.N. 22 Суперширокопольный тринокуляр F.N. 26.5
Револьверная головка	Механическая или моторизованная четырехгнездная и шестигнездная
Предметный столик	XY Коаксиального управления, прямоугольный или круглый столик
Методы наблюдения	Светлое и темное поле, поляризация, DIC
Объективы	Универсальные для всех методов наблюдения 5х - 250х
Дополнительное оборудование	Возможность установки устройства для проходящего света (галогенный 100Вт)



ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Конструкция микроскопа разработана с учетом выполнения большого числа рутинных операций и, соответственно, обеспечивает максимальное удобство пользователя — оптимизировано расположение всех органов управления (фокусировки, регулировки освещенности, полевой и апертурной диафрагм и пр.).
Переключение режимов (светлое — темное поле) осуществляется практически мгновенно с помощью удобно расположенного рычага. Для работы в режиме DIC требуется установка специального слайдера в слот конструкции.
Для выполнения широкого круга задач исследования на рабочем столе может быть размещен образец весом до 5 кг.
Точность фокусировки оптической системы не зависит от веса рабочего стола и размера образцов.
При фиксации результатов наблюдений следует помнить, что во время микрофотографирования получают нереверсивное изображение, а при цифровой съемке – реверсивное (левая и правая стороны картинки меняются местами). Восстановить нормальное положение можно в процессе экспорта и обработки данных на ПК.
Для работы с изображениями в комплект поставки входит пакет лицензионного ПО AnalySis Docu.
Для получения достоверных результатов исследований обязательно выполнять требования по качеству поверхностей анализируемых образцов. Для контроля структуры материала поверхность необходимо предварительно протравить.

Коррекция	На бесконечность
Освещение	Встроенная светодиодная осветительная система на 0,5 Вт.  5-6 В, 0,5 A  (адаптер переменного тока: 100-240 В, 50/60 Гц, 0,4 A)  Потребляемая мощность: 1,7 Вт
Фокусирующая механика	Перемещением стола  Шаг перемещения по шкале ручки точной настройки: 2,5 мкм  Шаг перемещения за один оборот ручки точной настройки: 0,3 мкм  Общий диапазон перемещения: 15 мм  Имеется ручка предварительной фокусировки, усилие вращения ручки грубой настройки регулируется
Револьвер	с 4 резьбовыми отверстиями (уклон уходящий)
Би- Три- нокуляр*  *Нужно выбрать	Поле 20  Угол наклона 30°  Диапазон регулирования межзрачкового расстояния от 48 до 87 мм
Стол	Размер 120 x 132 мм  Диапазон Направление X: 76 мм x направление Y: 30 мм  Держатель для одного предм. стек.
Конденсорное устр-во	Тип: Аббе  N. A . 1,25 (при погружении в масло)  Апертурная ирисовая диафрагма встроена
Размеры и масса	198 (ширина) X 258 (глубина) X 384 (высота) мм / прибл. 5,8 кг
Условия работы	Использование внутри помещения.  · Высота над уровнем моря: макс. 2000 м  · Температура окружающей среды: от 5 до 40 °C  Влажность: макс. 80 % (при 31 °C или ниже) (без конденсации)  При температурах выше 31 °C относительная влажность линейно снижается до 70 % при 34 °C, 60 % при 37 °C и 50 % при 40 °C.  · Колебания напряжения питания: ±10 %  · Степень загрязнения: 2 (согласно IEC60664-1)  · Монтаж/категория перенапряжения: II (согласно IEC60664-1)
Транспортировка и хранение	Температура: мин. -25 °C, макс. 65 °C  · Влажность: мин. 0 %, макс. 90 % (без конденсации)
Объективные увеличения	4 10 20* 40 100**          * Доп           **По умолчанию вкл
