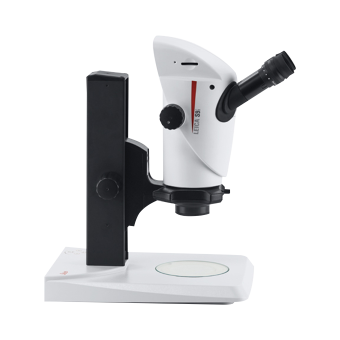

Стереоувеличитель Leica S9 I с камерой

Микроскоп модели Leica S9-i выгодно отличается от аналогичных вариантов наличием «интеллектуальной» (обозначается индексом «-i») системы оптического неразрушающего контроля, состоящей из встроенной цифровой камеры с интегрированным ПО обработки данных со следующим функционалом:

• Обеспечивает формирование отчетности, ведение статистики для службы заказчика
• Позволяет фиксировать процесс работы, создавать иллюстрации к отчетам
• Автоматически заносит данные в таблицы, для целей управленческих и технологических решений

Микроскоп модели Leica S9-i является одной из лучших систем серии S9 производимой компанией Leica Microsystems, по соотношению технологических и аналитических возможностей. Это обосновано преимуществами универсального решения как для производственных участков, так и для службы качества, технологов, исследовательских лабораторий и ОТК.

Характеристики цифровой камеры, интегрированной в систему стереомикроскопа Leica S9-i :

• Сенсор типа CMOS
• Возможность «оффлайн» работы, автономно без включения компьютера, просто подключив монитор по HDMI разъему
• Получение изображения высокой четкости с разрешением 1920x1080p и частотой обновления 35fps, без отставания трансляции, наблюдаемой на мониторе, от реального перемещения (так называемое «живое» изображение)
• Получение файлов с изображениями повышенного качества, с разрешением JPG и размером до 10 мегапикселей
• Запись видео-файлов в формате МР4 с максимальным размеров до 2 мегапикселей
• Запись изображений фото и видео напрямую на катру памяти, в том числе установленную в слот самой камеры
• Наличие разъема USB 2.0, что позволяет подключать к стереомикроскопу Leica S9-i компьютер или ноутбук
• Дистанционное управление камерой с компьютера по протоколу RC2/RC3 (в HD-режиме)

Аксессуары, поставляемые в комплекте с камерой к микроскопу Leica S9-i: HDMI-кабель тита А-А длиной 2,5 метра; сетевой кабель «патчкорд» (патч-корд ethernet cable); пульт управления по RC3; внешний блок питания AC/DC для подключения в сеть ~220 вольт, с европейской вилкой.

Основные характеристики стереомикроскопа Leica модели S9-i:

• Увеличенное поле зрения — 37,6 мм (со стандартным 1x объективом)
• Применена специальная апохроматическая оптика
• Увеличенная до 12 мм глубина передачи резкого изображения (ГРИП с объективом 1x)
• Оптическая конструкция построена по схеме Грену
• Большая рабочая дистанция 122 мм (с 1x объективом)
• Диапазон увеличений от 6,1x до 55x
• Коэффициент зума 9:1
• Плавное масштабирование по всему диапазону зуммирования
• Масштабирование с функцией включаемого сигнального «стопа» на главных значениях увеличений, на 10х, 20х, 30х, 40х и 50х
• Угол наклона окулярных трубок 35°
• Большой ассортимент опциональных окуляров и объективов на выбор под задачу
• Разрешение до 200 линий/мм (с 10x окуляром и 1x объективом), максимальное разрешение до 600 линий/мм (с 10x окуляром и 2x дополнительным объективом)
• Исполнение корпуса с ESD-покрытием «ZeroStat», для защиты от статики

Как и другие микроскопы серии Leica S9, стереомикроскоп Leica S9-i имеет универсальный модульный принцип построения, который дает возможность выбора оптимального варианта для большинство основных узлов, среди которых:
• Окуляры с различным увеличением
• Объективы с различными вариантами контрастирования, рабочего расстояния и увеличения
• Насадки к объективам, для дополнительного управления полем обзора, глубиной резкости
• Штативы и стойки для контроля подвижности либо стабильности конструкции стереомикроскопа
• Блоки управления фокусировкой, в том числе и микроподстройкой для прецизионных задач

• Галогенные и LED осветили с опциями и регулировкой (поляризация, контраст, яркость и т.д.)
Таким образом, можно получить такую итоговую комплектацию стереоскопической системы визуального контроля, которая наилучшим образом соответствует задачам предприятия-владельца.

Для более ясного понимания о наиболее востребованных узлах, можно обратить внимание на следующие:

Эргономичным «Г»-образный штатив
Обеспечивает очень хороший уровень удобства в работе на большинстве участков, где он может быть применен. Размеры «Г»-образного штатива:
• Вынос по горизонтали 290 мм;
• Высота стойки 470 мм

Универсальный штатив пантографической конструкции
Востребован при необходимости проверки объектов заведомо разнообразной номенклатуры, крупных плат, а также на участках пайки, монтажа, и корпусирования миниатюрных изделий

Поскольку серия микроскопов Leica S9 имеет универсальное модульное построение, то итоговый комплект можно оснастить разнообразными вариантами освещения для исследуемых объектов:

• Системой проходящего света, для наблюдения полупрозрачных объектов в светлом поле
• Боковым «арочным» блоком двухстороннего освещения, с несколькими источниками и выбором их ярусов, а также с блоком регулировкой интенсивности
• Боковым освещением типа «гусиная шея», с гибкой оптоволоконной подводкой для двух источников, и блоком для управления их интенсивностью
• Кольцевое освещение на оптоволоконной подводке, с выбором секторов / сторон освещения и блоком управления яркостью
