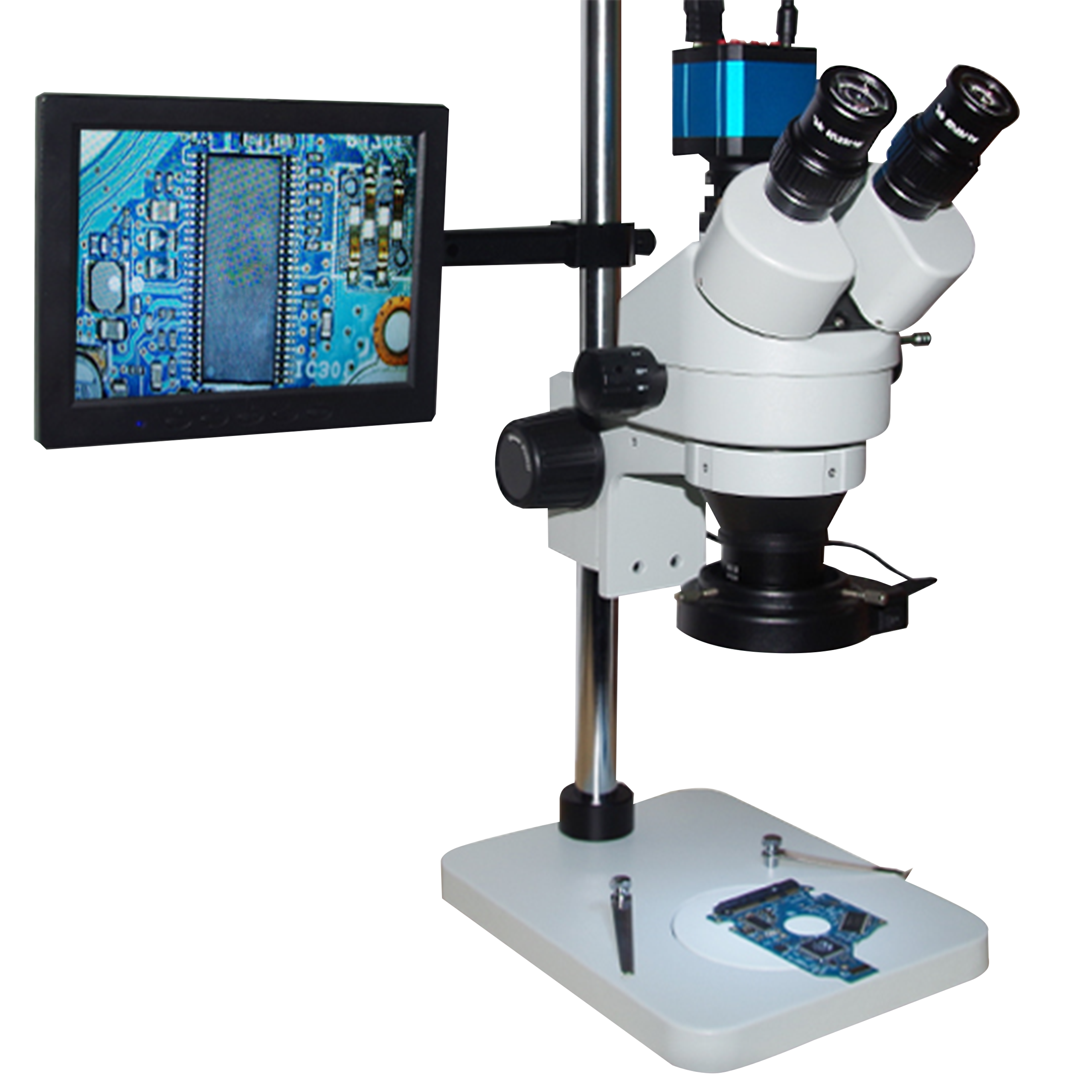

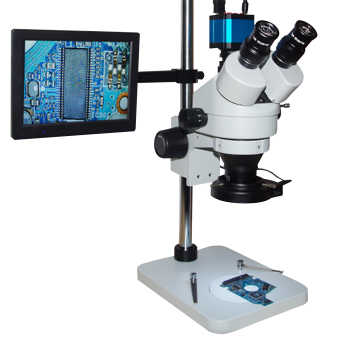

Стереоувеличитель с камерой TSZ-3590S

Универсальный стереомикроскоп TSZ-3590S DC с непрерывным зум увеличением и цифровой камерой высокого разрешения.

Представляет собой тринокулярный стереомикроскоп с окулярами широкого поля, которые позволяют оператору видеть более широкий динамический диапазон на объекте и более детальное изображение, чем просто камера и монитор. Это значительно снижает нагрузку на зрение оператора, сокращая риск ошибок и профессиональных заболеваний.

Выгодно отличается от аналогичных вариантов наличием «интеллектуальной» системы оптического неразрушающего контроля, состоящей из встроенной цифровой камеры с интегрированным ПО обработки данных со следующим функционалом:

• Обеспечивает формирование отчетности, ведение статистики для службы заказчика
• Позволяет фиксировать процесс работы, создавать иллюстрации к отчетам
• Формирование библиотеки изображений, для принятия технологических решений, обучения персонала и других задач.

Микроскоп модели TSZ-3590S DC является одной из наиболее привлекательных систем визуального контроля, поставляемых компанией «Лионтех», по соотношению технологических возможностей, доступности для приобретения и применимости для широкого круга задач. Это обосновано преимуществами универсального решения как для производственных участков, монтажа так и для службы качества, технологов, исследовательских лабораторий и ОТК.

Характеристики цифровой камеры, интегрированной в систему тринокулярного стереомикроскопа TSZ-3590S DC:

Как и другие микроскопы поставляемые нашей компанией, стереомикроскоп TSZ-3590S DC имеет универсальный модульный принцип построения, который дает возможность выбора оптимального варианта для большинство основных узлов, среди которых:

• Объективы адаптируются под нужное рабочее расстояние (WD) и увеличения
• Насадки к объективам (линза Барлоу), дополнительно позволяют оператору управлять полем обзора (WF), глубиной резкости (DOF)
• Штативы и стойки для контроля подвижности либо стабильности конструкции стереомикроскопа
• Галогенные и LED осветили с опциями и регулировкой (поляризация, контраст, яркость и т.д.)

Таким образом, можно получить такую итоговую комплектацию стереоскопической системы, которая наилучшим образом соответствует задачам предприятия-владельца.

Для более ясного понимания о наиболее востребованных конфигурациях микроскопов для рабочего места монтажника, так и для визуального контроля ОТК или лаборатории, можно обратить внимание на основные составные элементы конструкции итогового стереомикроскопа:

Штативы для установки и перемещения на рабочем месте

А. Эргономичный «Г-образный» штатив (Тип Swing Arm)

Обеспечивает очень хороший уровень удобства в работе на большинстве участков, где он может быть применен.

Б. Универсальный штатив «гибкая рука» пантографической конструкции (Тип Flex Arm)

Востребован при необходимости проверки объектов заведомо разнообразной номенклатуры, крупных плат, а также на участках пайки, монтажа, и корпусирования миниатюрных изделий.

Универсальные осветители

А. Кольцевой осветитель LED 144 светодиода, с блоком управления яркостью и выбором из 4 сегментов

Б. Универсальный осветитель отраженного света типа «Goose Neck», с 2 источниками на гибкой подводке «Гусиная шея»

Спецификация поставки стереомикроскопа TSZ-3590S DC:

1. Тринокулярная оптическая голова TSZ-3590S DC, увеличение 7-45х – 1 шт
2. Широкопольные окуляры 10x – 2 шт
3. Штатив эргономичный Тип Swing Arm («Г-образный»), с горизонтальным выносом оптической головы – 1 шт
4. Насадка 05-BL AKW Дополнительная линза Барлоу 0,5х для расширения диапазона увеличений от 3,5х
5. Насадка 20-BL AKW Дополнительная линза Барлоу 2,0х для расширения диапазона увеличений до 90х
6. Светодиодный кольцевой осветитель LED 144 светодиода, 4 сегмента освещения по выбору
7. Блок управления осветителем, с регулировкой яркости и управлением по 4 сегментам
8. Цифровая камера L102 для высокоскоростного вывода изображения на внешний монитор. Характеристики цифровой камеры: размер пикселя 1/2,8 CMOS-матрица, размер пикселя 1/2,8 запись видео 1080p, 60 fps, авто экспозиция с регулировкой яркости и баланса белого, интерфейсы USB2.0 и HDMI для подключения манипулятора мышь и монитора*, слот TF для записи изображения на карточку памяти microSD без внешнего компьютера
   * (монитор не входит в комплект поставки)
9. С-mount адаптер для подключения цифровой камеры

Основные характеристики стереомикроскопа TSZ-3590S DC:

• Увеличение 7x-45x (со стандартным 1x объективом)
• Общий диапазон увеличений системы от 3,5х до 90х (при использовании дополнительных линз)
• Плавное масштабирование по всему диапазону зуммирования
• Зум трансфокатор 6,4:1 с непрерывной передачей изображения без скачков между ступенями
• Доступный ассортимент опциональных насадок на объектив (линза Барлоу), для адаптации увеличения и рабочего расстояния микроскопа под задачу владельца
• Подключение питания для управления камерой и блоком управления осветителем 220 В, 50 Гц
