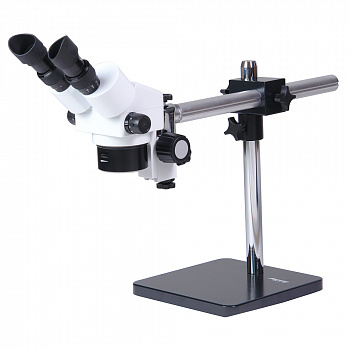

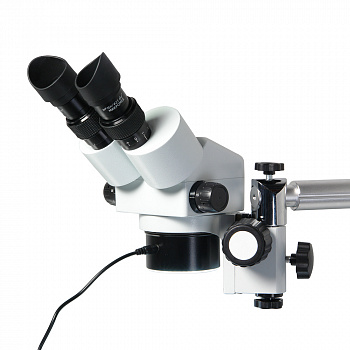

Оптическая головка МС-4-ZOOM на Штативе TD-1

Микроскоп в сборе - оптическая головка МС-4-ZOOM на Штативе TD-1 предназначен для выполнения радиомонтажных, реставрационных и других работ, требующих большого рабочего расстояния и большого диапазона увеличения.

Наблюдение может производиться как при искусственном, так и при естественном освещении в отраженном свете.

Универсальный штатив TD-1 обеспечивает возможность перемещения оптической головки в горизонтальном направлении до 320 мм и в вертикальном направлении до 300 мм. Таким образом микроскоп позволяет исследовать объекты большого размера.

При изменении увеличения объектива или увеличения окуляров рабочее расстояние не изменяется и составляет 113 мм. Но оно может быть увеличено до 177 мм или уменьшено до 35 мм с помощью дополнительных насадок на объектив, изменяющих и общее увеличение микроскопа. Обладая богатым набором аксессуаров, микроскоп отличается многосторонностью. Общий диапазон системы смены увеличения от 1,875 до 250 крат, в базовой комплектации – от 7,5 до 50 крат.
Конструкция визуальной насадки микроскопа позволяет выводить изображение в режиме реального времени на экран ПК с помощью видеоокуляра (видеоокуляр в стандартную комплектацию не входит). Видеоокуляр устанавливается в тубус микроскопа вместо окуляра при помощи переходника 23,2 мм - 30 мм. Переходник идет в комплекте с видеоокуляром.

Характеристики
Увеличение микроскопа, крат7,5-50 (1,875-250* - опция)
Визуальная насадкабинокулярная, поворотная на 360 градусов, диоптрийная настройка +-5 диоптрий - на обоих тубусах, посадочный диаметр окуляров 30 мм
Угол наклона визуальной насадки, град45
Регулируемое межзрачковое расстояние, в пределах, мм52-75
Окуляры10/23; (5/20*; 15/16*; 20/14*; 25/10*; 10/23 со шкалой* - опция)
Объектив панкратический, крат0,75 - 5
Рабочее расстояние, мм113 (177*, 50*, 35* - опция)
Поле зрения, мм33 - 5 (65 - 1,2* - опция)
Предметный столик, ммнет
Источник светакольцевой осветитель 6800 Lux
Источник питания - сеть переменного тока, В/Гц220+-22/50
Габаритные размеры, мм750х500х260
Масса, не более, кг20
* -не входит в комплект, поставляется по доп.заказу

Технические данные микроскопа (увеличение, поле зрения, рабочее расстояние) при комплектации различными окулярами и насадками на объектив



объектив окуляр		стандартный объектив	насадки на объектив
			0,5х	1,5х	2,0х
	увеличение объективной части	0,75х – 5х	0,375х – 2,5х	1,125х – 7,5х	1,5х – 10х
5х	общее увеличение, крат	3,75 – 25	1,875 – 12,5	5,625 – 37,5	7,5 – 50
	поле зрения, мм	33 – 5	61,3 – 9,2	22 – 3,3	16 – 2,5
10х	общее увеличение, крат	7,5 – 50	3,75 – 25	11,25 – 75	15 – 100
	поле зрения, мм	33 – 5	65 – 10	22 – 3,3	16 – 2,5
15х	общее увеличение	11,25 – 75	5,625 – 37,5	16,875 – 112,5	22,5 – 150
	поле зрения, мм	24 – 4,2	48 – 8,5	16 – 2,8	12 – 2
20х	общее увеличение, крат	15 – 100	7,5 – 50	22,5 – 150	30 – 200
	поле зрения, мм	20 – 3,5	40 – 7	13,3 – 2,3	10 – 1,8
25х	общее увеличение, крат	18,75 – 125	9,375 – 62,5	28,125 – 187,5	37,5 – 250
	поле зрения, мм	15,8 – 2,4	31,5 – 4,8	10,5 – 1,6	7,9 – 1,2
рабочее расстояние, мм		113	177	50	35



Комплектность

Составные части

Универсальный штатив TD-1 - 1 шт.
Оптическая головка бинокулярная - 1 шт.
Механизм фокусировки - 1 шт.

Сменные части

Окуляр 10х - 2 шт.
Окуляр 10х со шкалой - 1 шт. - поставляется по доп. заказу
Окуляр 15х - 2 шт. - поставляется по доп. заказу
Окуляр 20х - 2 шт. - поставляется по доп. заказу

Окуляр 25х - 2 шт. - поставляется по доп. заказу

Насадка 1,5х - 1 шт. - поставялется по доп. заказу

Насадка 2х - 1 шт. - поставляется по доп. заказу

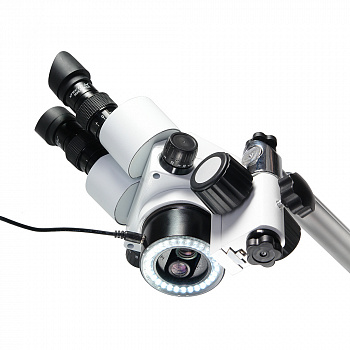

Осветитель отраженного света кольцевой светодиодный с регулировкой яркости - 6800 Lux - 1 шт. - встроен в оптическую головку
Волоконный осветитель одинарный - 1 шт. - поставляется по доп. заказуВолоконный осветитель двойной - 1 шт. - поставляется по доп. заказу
Волоконный осветитель кольцевой - 1 шт. - поставляется по доп. заказу

Принадлежности и запасные части

Наглазники резиновые - 2 шт.Блок питания - 1 шт.
Чехол - 1 шт.

Документы

Руководство по эксплуатации - 1 шт.

Достоинства:

• Панкратический объектив позволяет в процессе наблюдения плавно изменять увеличение в 6,7 раз без потери качества и с сохранением рабочего расстояния - 113 мм, а с насадкой 0,5х - 177 мм.
• Высокий штатив микроскопа позволяет работать с большими объектами и насадкой 0,5х, увеличивающей рабочее расстояние.
• Диоптрийная настройка но обоих окулярных тубусах и эргономичные наглазники обеспечивают повышенный комфорт наблюдателя.
• Полное просветляющее покрытие всех оптических поверхностей делает изображение ясным и контрастным по всему полю зрения.
• Точная цветопередача.
• Точный и плавный механизм фокусировки.
• Конструкция  предусматривает защиту от пыли и влаги внутренних частей микроскопа.
• Антигрибковое покрытие оптических деталей.
• Наглазники повышенного комфорта
