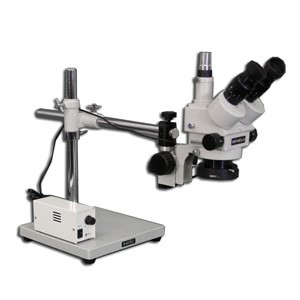

Стереомикроскопы SMT-5, SMT-5TR, SMT-8TR с функций ZOOM SMT

Промышленные системы SMT предназначены специально для инспекции паяных соединений компонентов печатных плат c поверхностным или штырьковым монтажом, но могут использоваться и для инспекции множества других объектов.
Инспекционные системы SMT, разработанные на основе стереооптических блоков EMZ, идеально подходят для проверки и ремонта плат. Блок для наклонного просмотра позволяет вам быстро перейти от вертикального к наклонному просмотру и настроить угол наклона при помощи винта. После установки угла наклона вы можете осмотреть образец со всех сторон, поворачивая блок на 360°.

Технические характеристики:

Система для инспекции электроники SMT-5
SMT-5	Оптическая насадка:бинокуляр, поворот на 360° Кратность трансфокатора:6,5:1 Увеличение (ZOOM):0,7–4,5x Общее увеличение:7–45x (с окулярами 10x) Поле зрения:32–5,1 мм (с окулярами 10x) Рабочее расстояние:93 мм Наклон тубуса:45° Настройка межзрачкового расстояния:54–75 мм Диоптрийная настройка:на обоих окулярах ±5D Максимальный диапазон увеличения:2,1– 270x Рабочее расстояние с дополнительными вспомогательными линзами:34–251 мм Компоненты EMZ-5: Бинокуляр c кратностью 0,7–4,5× MA503 :Пара сверхширокопольных окуляров 15× MA504 Пара сверхширокопольных окуляров 20× MA571Блок SMD для наклонного (встроенная линза 0,3×) и вертикального (встроенная линза 0,44×) просмотра F Фокусировочный блок ULУниверсальный штатив с вращаемой платформой для осветителя MA574Широкий столик с двухкоординатным перемещением 350×270 мм FL151/200Фиброоптический источник света 150 Вт с двумя световодами
Тринокулярный стереомикроскоп с зумом 7X – 90X со светодиодным индикатором SMT-5TR
SMD-5TR	Оптическая насадка:тринокуляр, поворот на 360° Кратность трансфокатора:6,5:1 Увеличение (ZOOM):0,7–4,5x Общее увеличение:7–45x (с окулярами 10x) Поле зрения:32–5,1 мм (с окулярами 10x) Рабочее расстояние:93 мм Наклон тубуса:45° Настройка межзрачкового расстояния:54–75 мм Диоптрийная настройка:на обоих окулярах ±5D Максимальный диапазон увеличения:2,1– 270x Рабочее расстояние с дополнительными вспомогательными линзами:34–251 мм Компоненты EMZ-5TR: Тринокуляр c кратностью 0,7–4,5× MA503 :Пара сверхширокопольных окуляров 15× MA504 Пара сверхширокопольных окуляров 20× MA571Блок SMD для наклонного (встроенная линза 0,3×) и вертикального (встроенная линза 0,44×) просмотра F Фокусировочный блок ULУниверсальный штатив с вращаемой платформой для осветителя MA574Широкий столик с двухкоординатным перемещением 350×270 мм FL151/200Фиброоптический источник света 150 Вт с двумя световодами
Тринокулярный стереомикроскоп с зумом 7X – 90X со светодиодным индикатором SMT-8TR
SMT-8TR	Оптическая насадка:тринокуляр, поворот на 360° Кратность трансфокатора:6,5:1 Увеличение (ZOOM):0,7–4,5x Общее увеличение:7–45x (с окулярами 10x) Поле зрения:32–5,1 мм (с окулярами 10x) Рабочее расстояние:93 мм Наклон тубуса:45° Настройка межзрачкового расстояния:54–75 мм Диоптрийная настройка:на обоих окулярах ±5D Максимальный диапазон увеличения:2,1– 270x Рабочее расстояние с дополнительными вспомогательными линзами:34–251 мм Компоненты EMZ-8TR: Тринокуляр c кратностью 0,7–4,5× MA503 :Пара сверхширокопольных окуляров 15× MA504 Пара сверхширокопольных окуляров 20× MA797Блок SMD для наклонного (встроенная линза 0,35×) и вертикального (встроенная линза 0,58×) просмотра F Фокусировочный блок ULУниверсальный штатив с вращаемой платформой для осветителя MA574Широкий столик с двухкоординатным перемещением 350×270 мм FL151/200Фиброоптический источник света 150 Вт с двумя световодами
