Микроскоп стереоскопический цифровой MAGUS Stereo D8TR для ремонта и пайки

MAGUS Stereo D8TR для ремонта и пайки
С камерой. Увеличение: 3,25–55х. Оптическая схема Грену. Тинокулярная визуальная насадка, универсальный штатив с микроподвижкой, грубый и тонкий фокус, кольцевой осветитель с поляризационным фильтром, осветитель типа «гусиная шея»

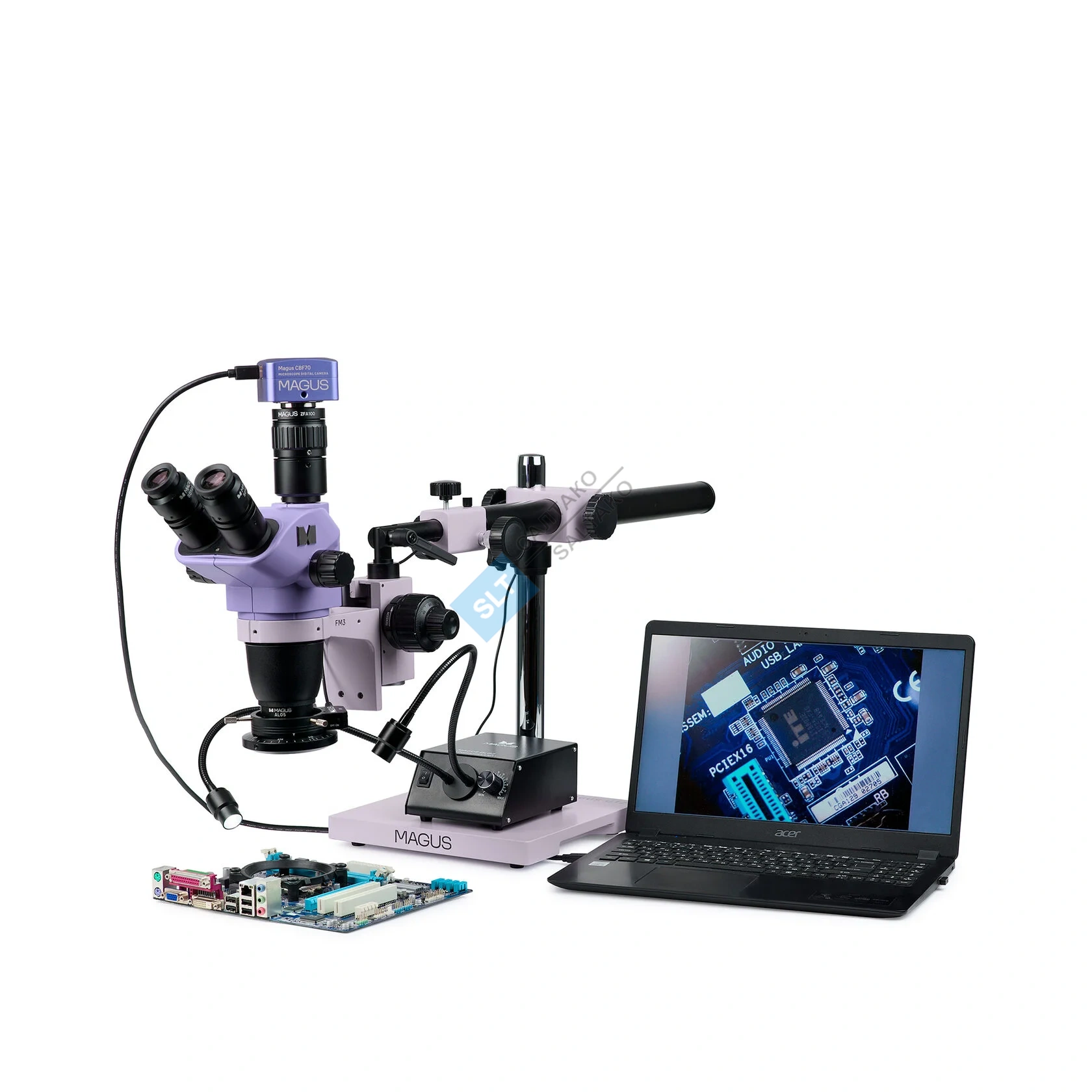

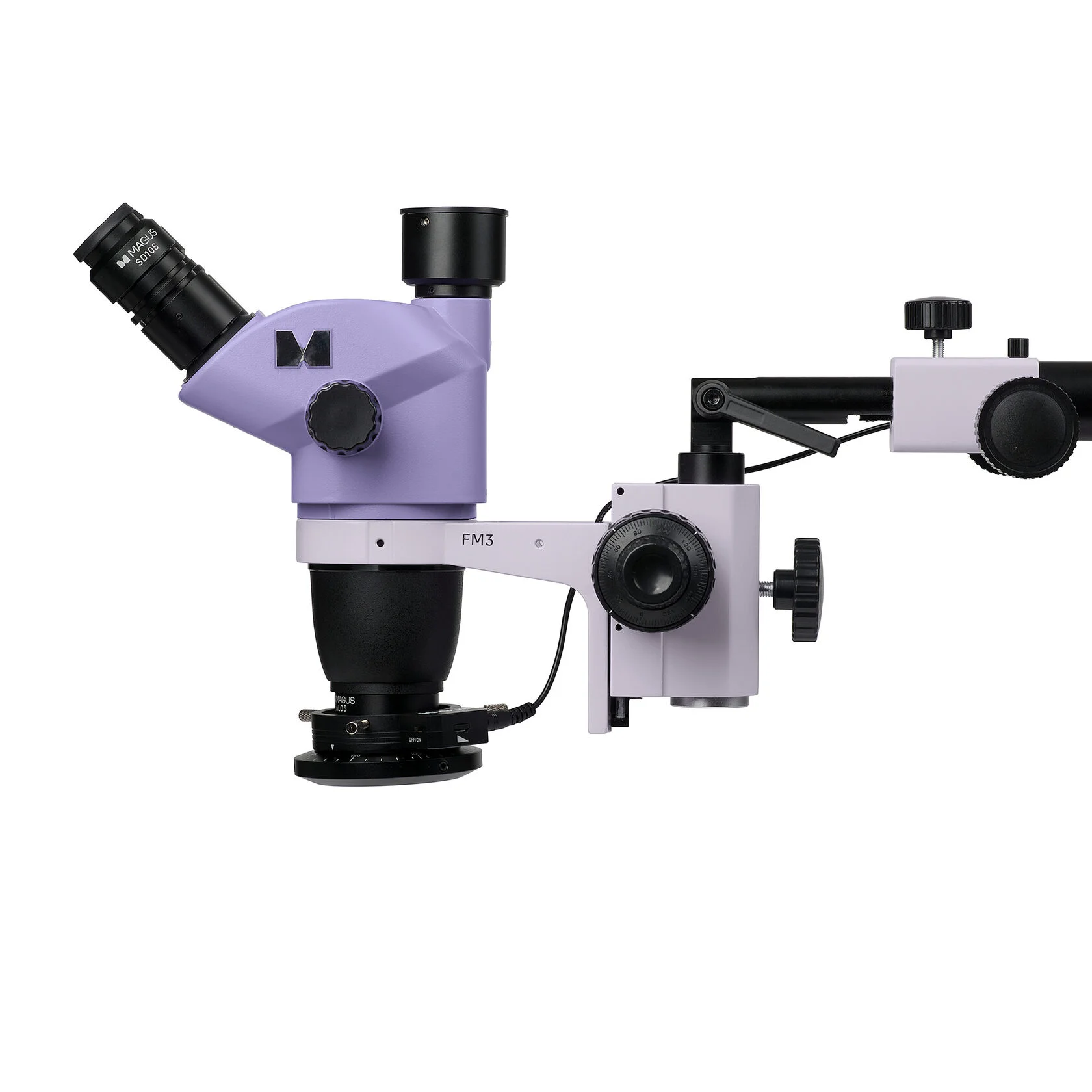

Готовое решение для пайки, ремонта и контроля качества изделий создано на базе оптической головы серии MAGUS Stereo 8H и универсального штатива MAGUS UT2.
Стереоскопический микроскоп с оптической схемой Грену сохраняет ясность рельефа поверхности без потери пространственной ориентации и гарантирует необходимую глубину резкости. Тринокулярный микроскоп подходит тем, кто предпочитает сохранять привычное положение тела при работе с инструментом и смотреть в окуляры.
Камера в составе цифрового микроскопа документирует рабочий процесс, промежуточные и конечные результаты. Камера оснащена интерфейсом USB 3.0 и выводит изображение на экран компьютера. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0.

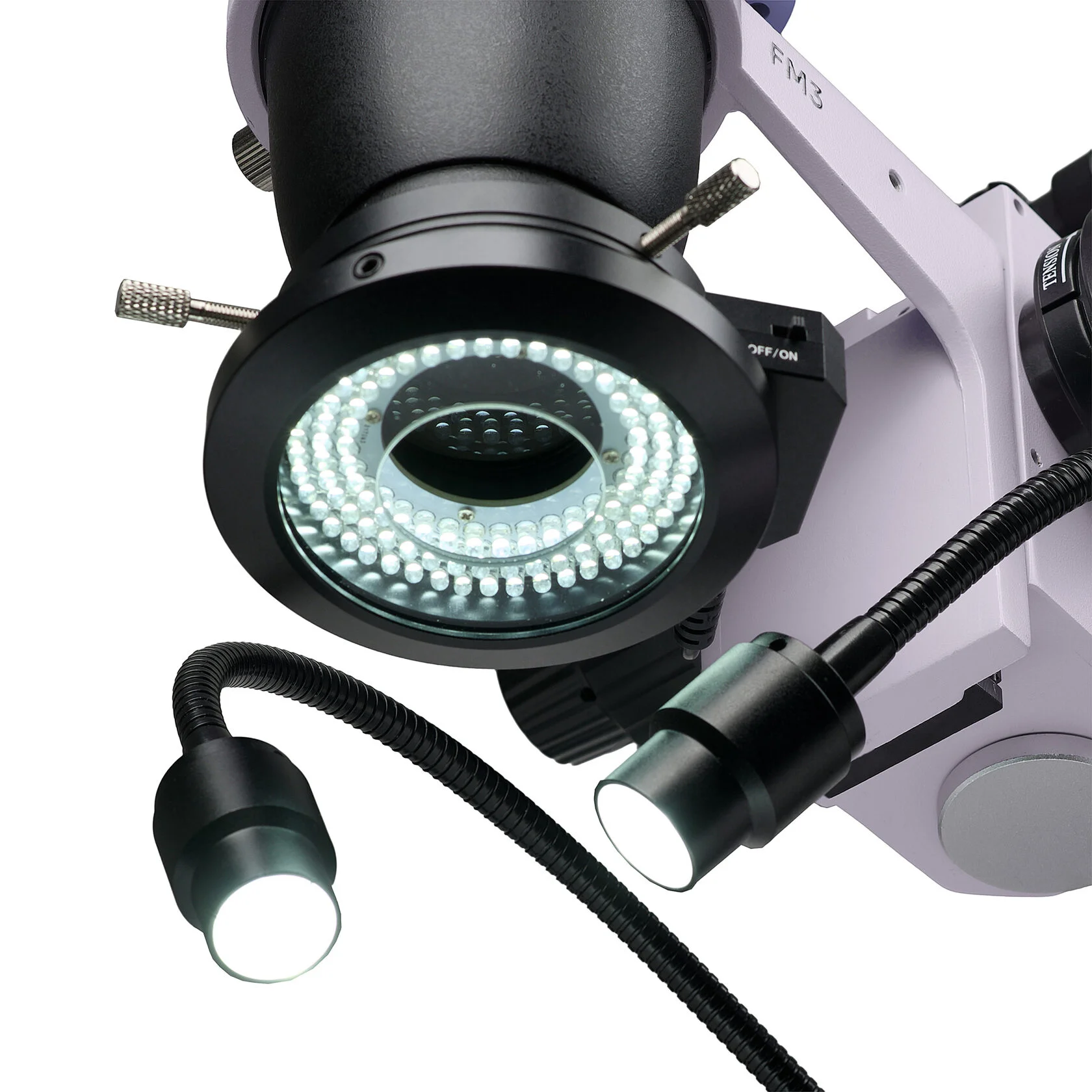

Микроскоп оснащен двумя осветителями отраженного света: кольцевым с поляризационным фильтром и осветителем типа «гусиная шея».
Микроскоп оптимизирует рабочее место оператора, повышает комфорт работы и продуктивность специалиста.

Характеристики

Цифровая камера
Цифровая камера, установленная в канал визуализации при помощи адаптера C-mount, задокументирует промежуточные и конечные этапы работы. Эта функция используется для контроля качества и создания информационной базы. Камера 21 Мпикс на однократном C-Mount адаптере реализует необходимое разрешение при работе со стереоскопическим микроскопом, а матрица размером 4/3" выведет на экран максимально возможное поле зрения. При минимальном увеличении микроскопа поле зрения на экране компьютера составит 53,5x37 мм.

Оптическая голова

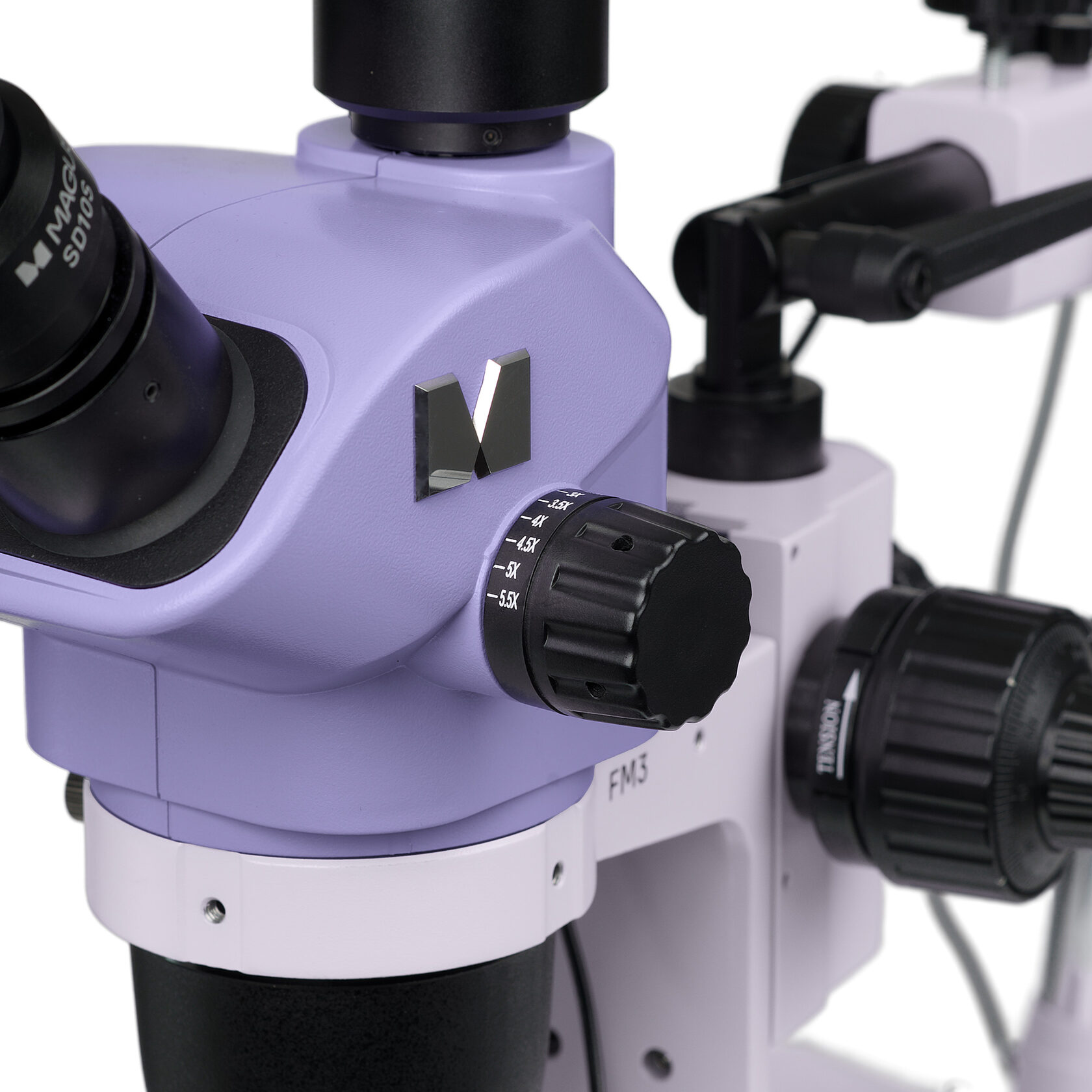

Панкратический объектив плавно изменяет увеличение в 8,4 раза без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительная насадка на объектив 0,5х изменяет диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Увеличение 3,25–27,5х и рабочее расстояние 177 мм для пайки достигаются с применением насадки 0,5х.
Увеличение 6,5–55х и рабочее расстояние 105 мм для контроля качества достигаются без использования насадки 0,5х.
Манипуляции с инструментом требуют от микроскопа большего поля зрения, чем визуальное наблюдение при контроле качества. При наблюдении в окуляры диаметр поля зрения с насадкой 0,5х составляет 67,7 мм при увеличении микроскопа 3,25х, а при увеличении 27,5х – 8 мм.
В базовую комплектацию включены окуляры 10х/22 мм с диоптрийной коррекцией и удаленным зрачком для работы в очках.

Осветители

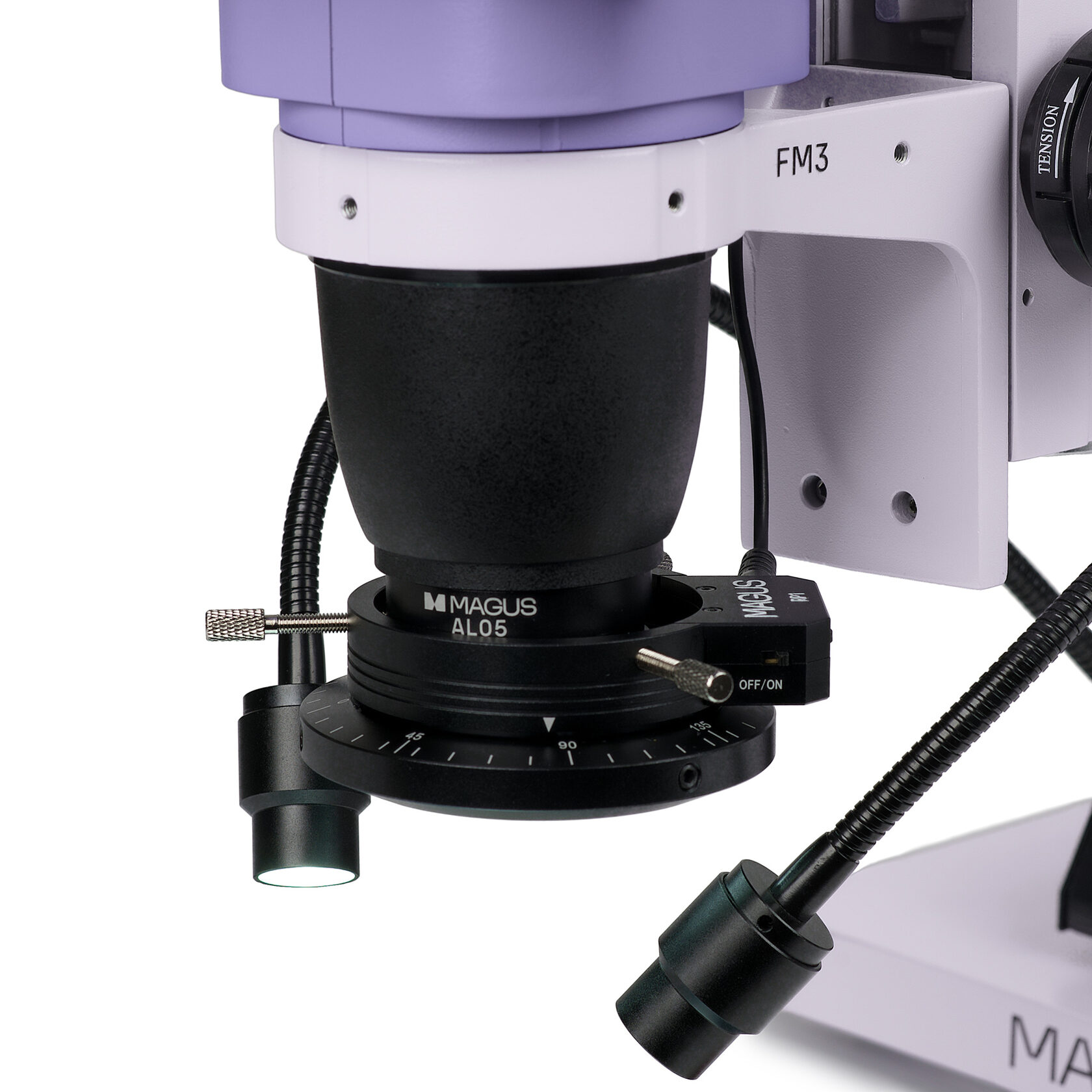

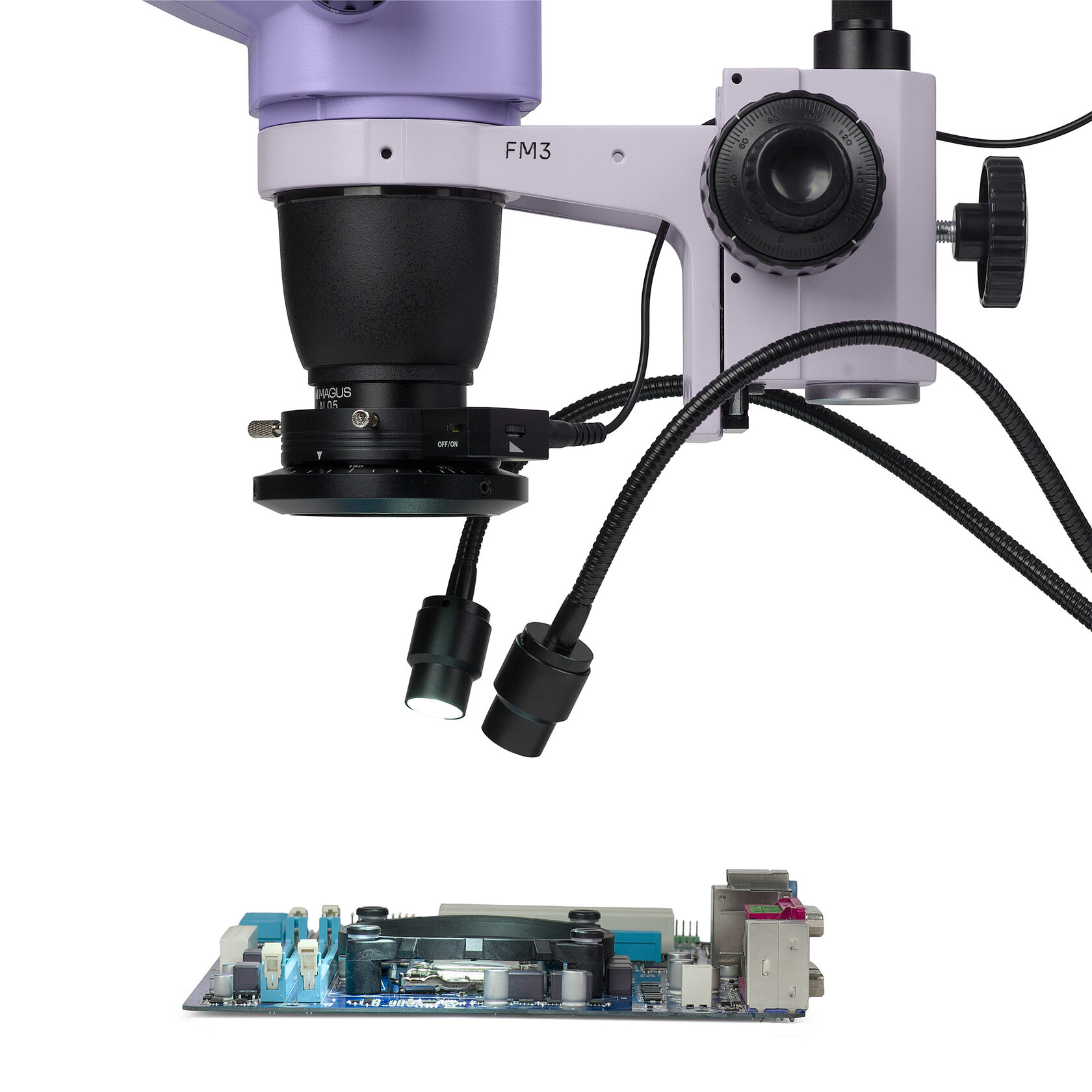

Решение разных задач требует разные виды освещения. В комплект вошли два осветителя. Кольцевой осветитель с поляризатором убирает блики с металла. Осветитель типа «гусиная шея» создает тени, которые необходимы нашему зрению для определения рельефа поверхности.

Штатив

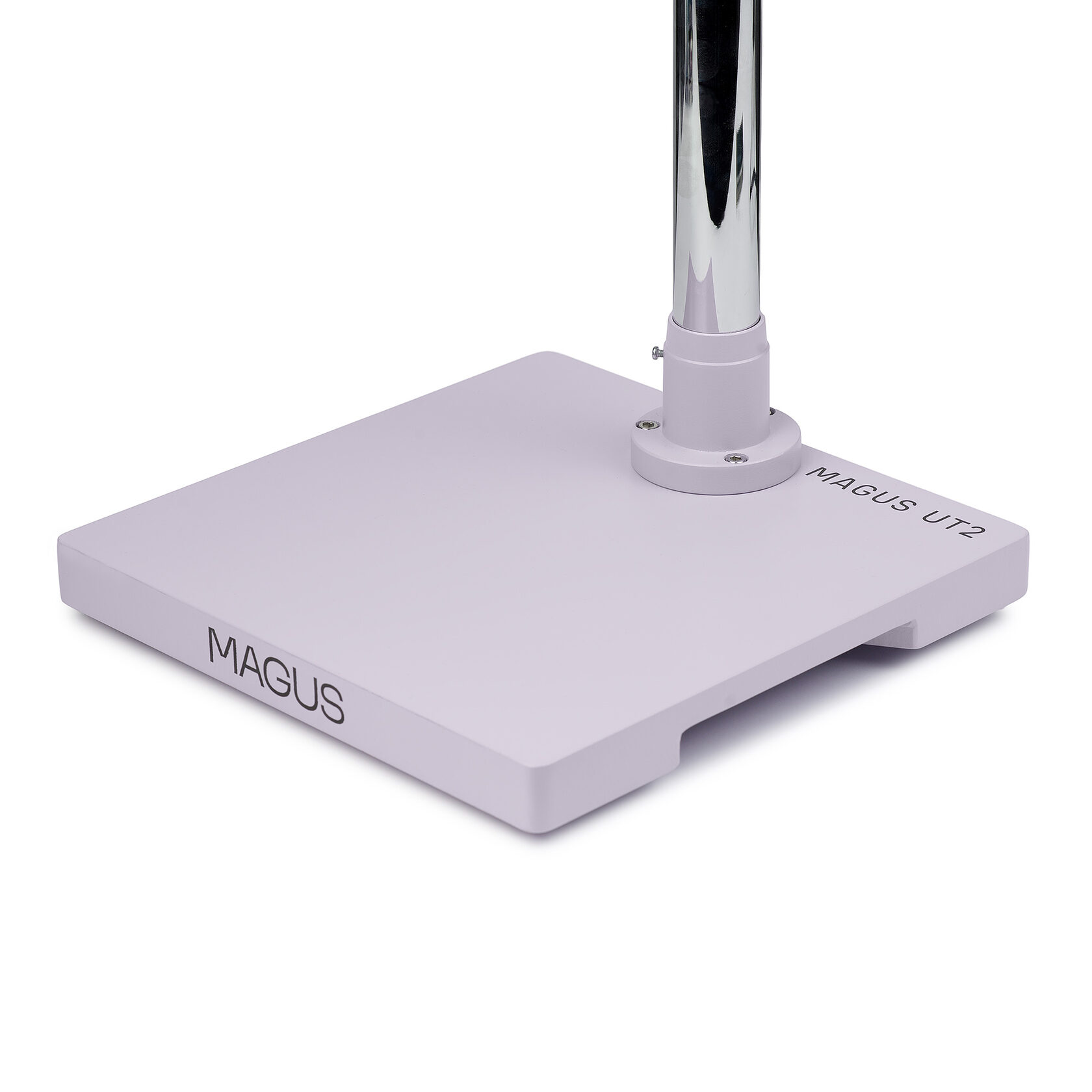

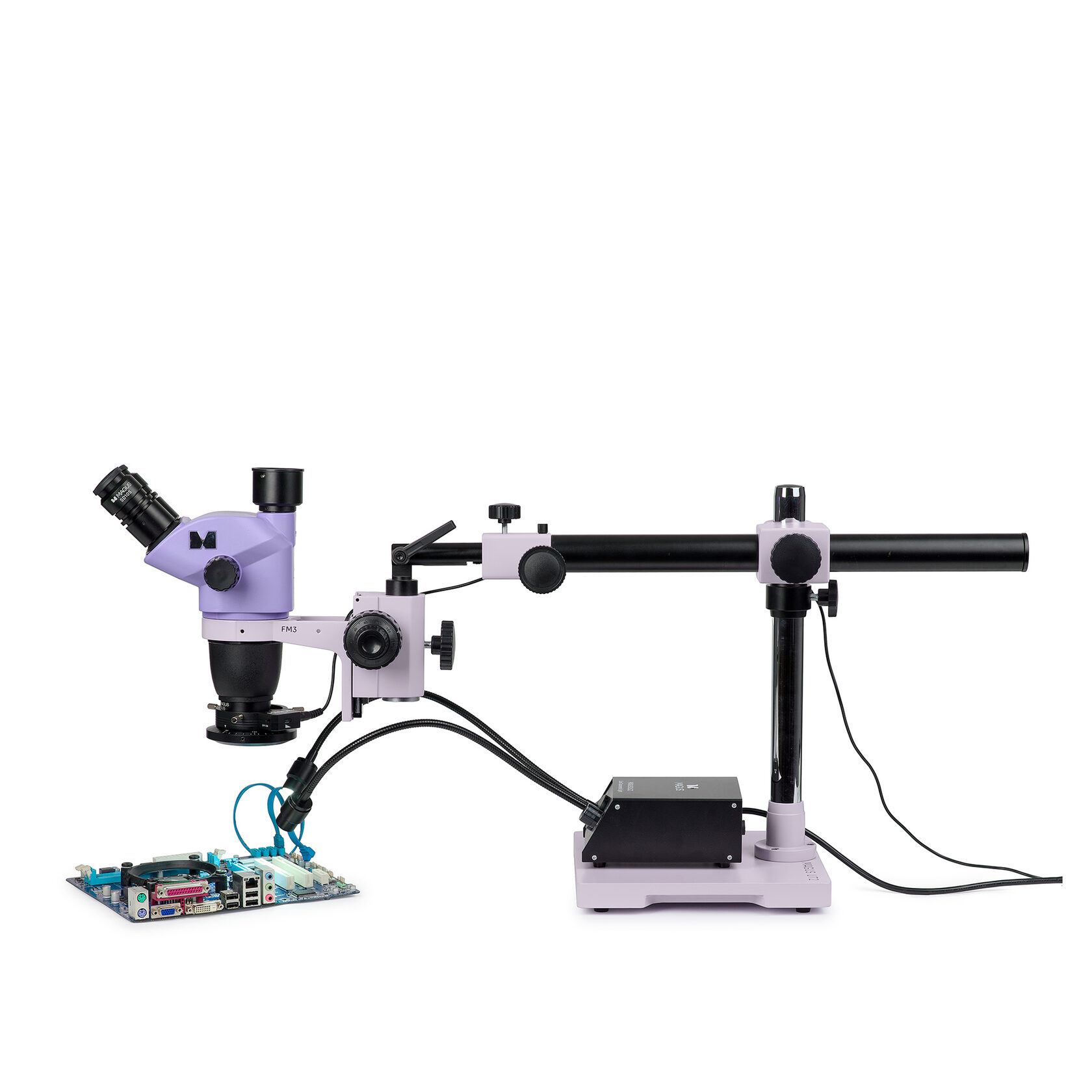

Универсальный штатив с тяжелым основанием сводит к минимуму вибрации от перемещения, а длинная горизонтальная штанга расширяет рабочую зону.

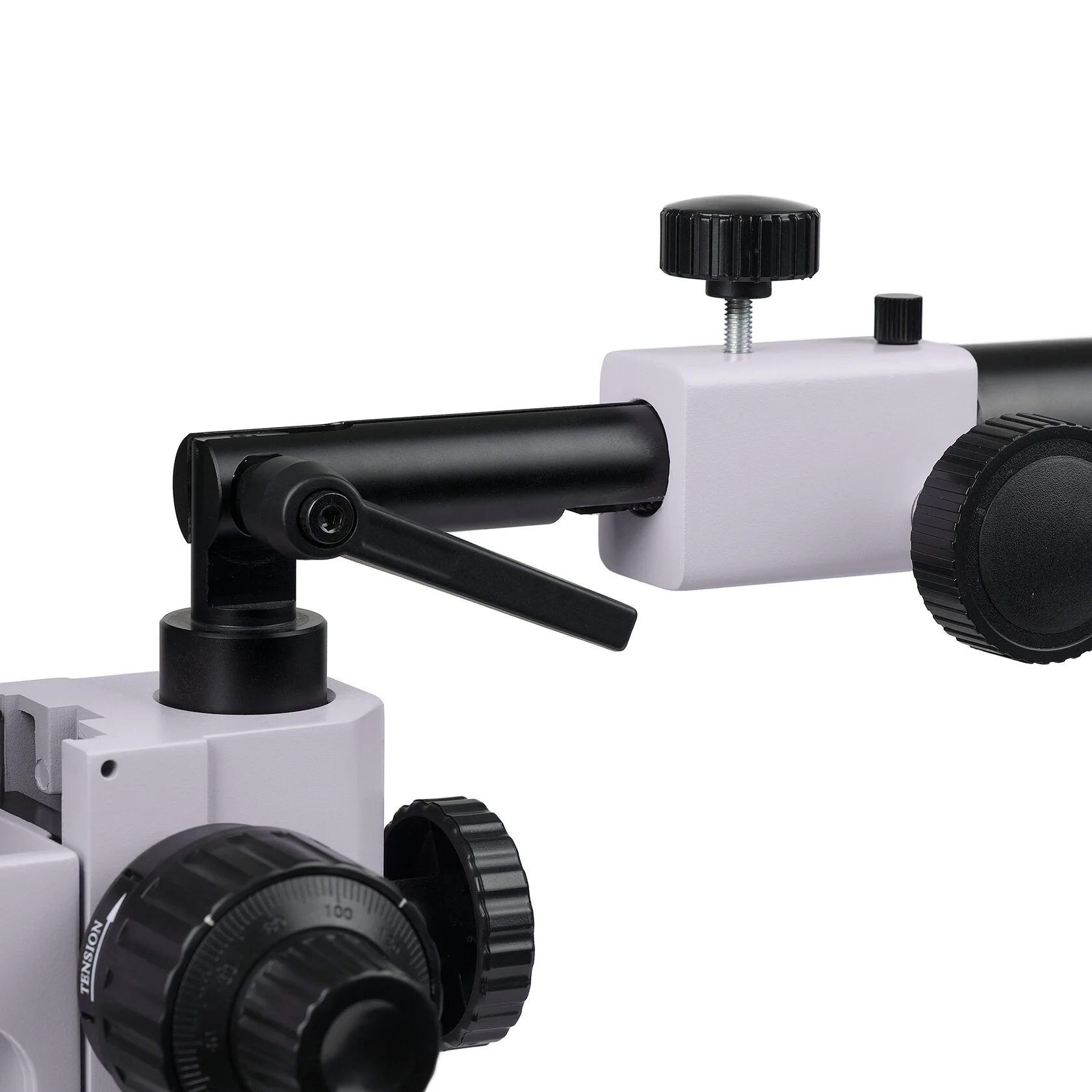

Во время работы не всегда удобно передвигать объект под оптической осью микроскопа. Иногда комфортнее переместить саму оптическую голову. Ручка микроподвижки плавно перемещает оптическую голову в горизонтальной плоскости вперед-назад.

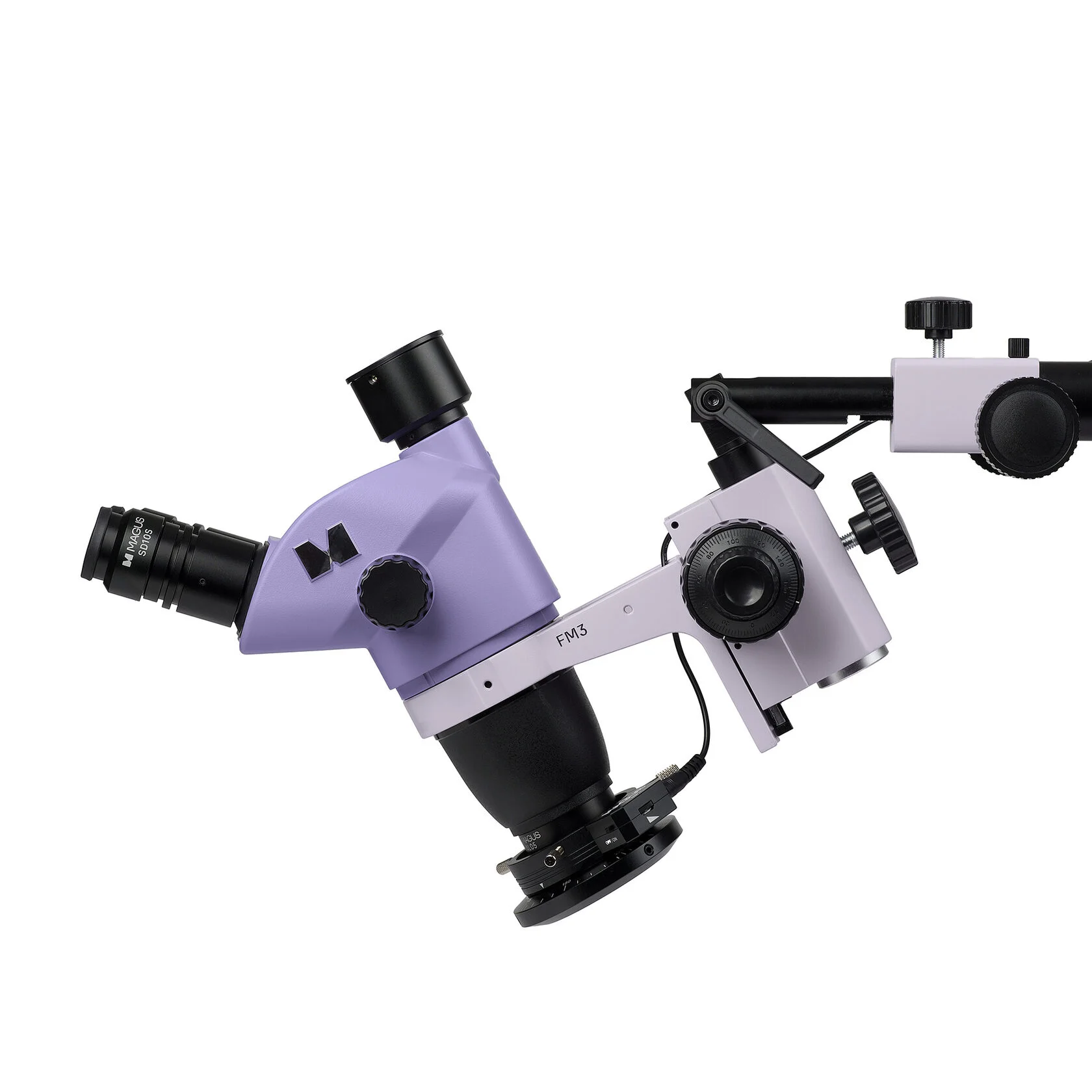

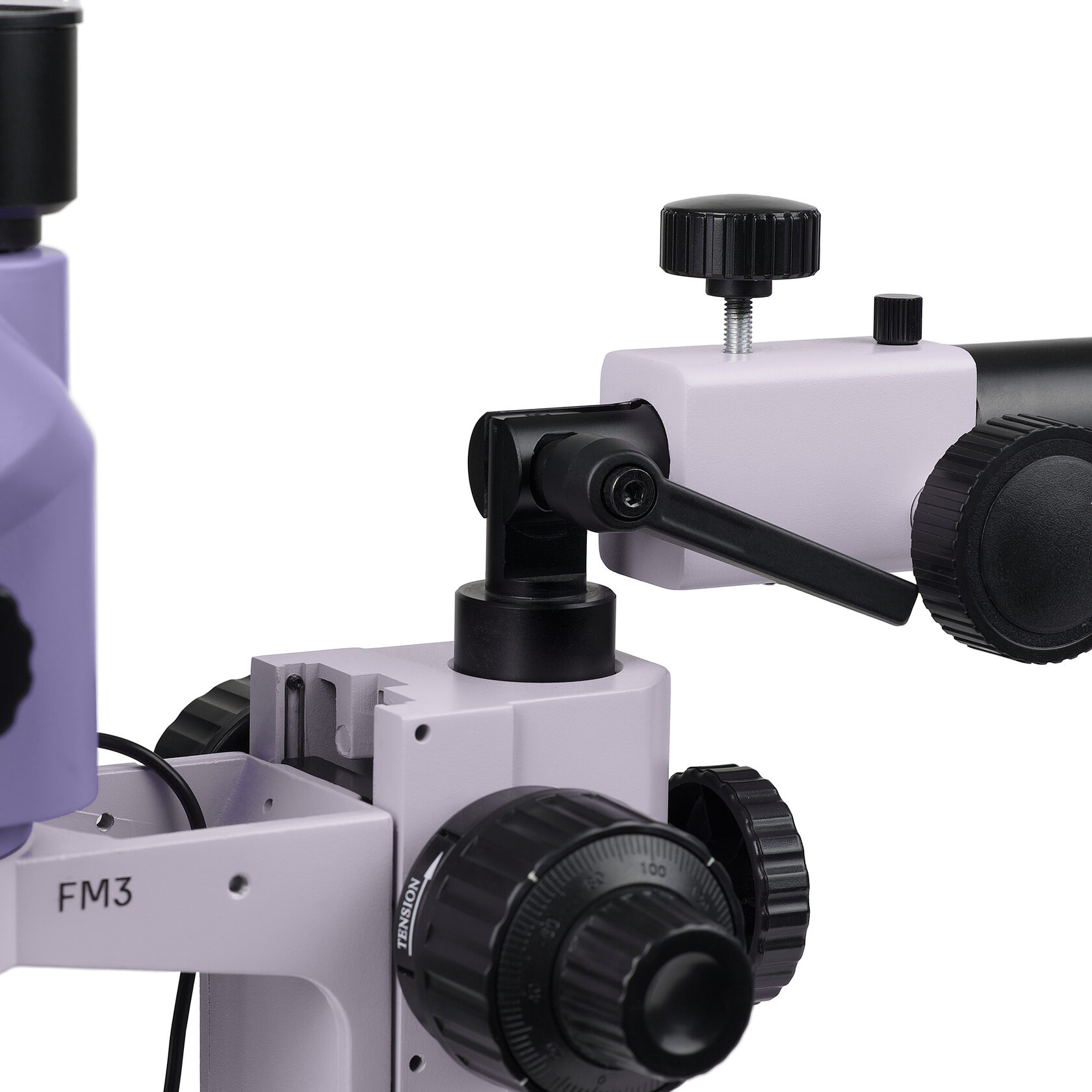

Штатив заканчивается механизмом, который изменяет угол наклона оптической оси. При необходимости оператор наблюдает под углом объект, который лежит на столе. Эта функция добавляет удобство и для манипуляций, и для проверки качества пайки, и для изучения изогнутых объектов.

Механизм фокусировки

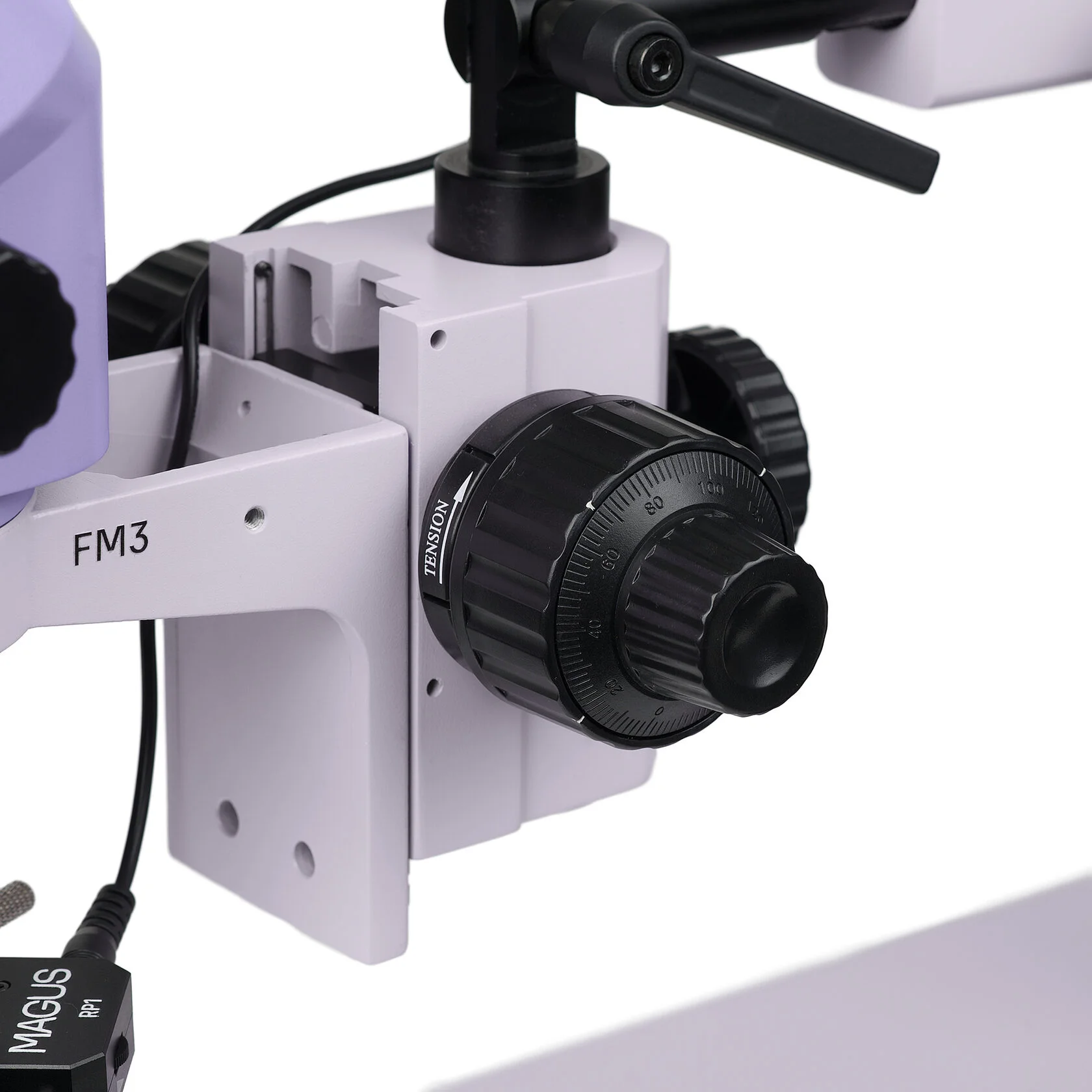

Механизм фокусировки реализует грубую и тонкую фокусировку. Тонкая фокусировка облегчает работу на увеличении выше 40 крат. Рукоятки фокусировки расположены коаксиально с двух сторон. Жесткость хода механизма грубой фокусировки регулируется.

Аксессуары и другие готовые решения
Комфортные условия операторов повышают продуктивность работы. Наши готовые решения опираются на опыт инженеров-электронщиков, но MAGUS предлагает и другие комплектующие, из которых вы можете собрать набор исходя из бюджета, собственных предпочтений и решаемых задач, а в будущем дополнить набор необходимыми аксессуарами.

Основные особенности

Основные особенности микроскопа:

• Тринокулярная визуальная насадка c каналом визуализации для установки цифровой камеры
• Трансфокаторная система плавно изменяет увеличение без потери фокусировки; коэффициент трансфокации 8,4:1
• Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция, невысокая цена.
• Насадка 0,5х на объектив предоставляет дополнительные варианты увеличения, поля зрения и рабочего расстояния
• Универсальный штатив расширяет рабочую зону, обеспечивает точное размещение оптической головы над объектом и тонкую микроподвижку ее положения
• Механизм фокусировки реализует грубую и тонкую фокусировку – работа комфортна на всем диапазоне увеличения микроскопа
• Два осветителя отраженного света – кольцевой с поляризационным фильтром и осветитель типа «гусиная шея»
• Возможность замены комплектующих и установки дополнительных аксессуаров по вашему запросу

Основные особенности камеры:

• Сенсор 21 Мпикс – оптимальное разрешение для стереомикроскопа
• Матрица 4/3" выведет на экран максимально возможное поле зрения
• 17 кадров в секунду при максимальном разрешении – достаточно для настройки фокуса
• До 192 кадров в секунду при снижении разрешения – для демонстраций в аудитории и записи видео; перемещения препарата видны без рывков и запаздывания
• Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров
• Для установки на микроскоп используется адаптер C-mount 1х с регулируемым фокусным расстоянием, включенный в комплект

Комплектация

• Цифровая камера MAGUS CBF70 (цифровая камера, кабель USB, носитель с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Оптическая голова MAGUS Stereo 8TH – объектив с визуальной насадкой
• Окуляр 10x/22 мм с удаленным зрачком и диоптрийной коррекцией (2 шт.)
• Штатив MAGUS UT2
• Механизм фокусировки MAGUS FM3
• Осветитель кольцевой с поляризационным фильтром MAGUS LED RP1
• Осветитель типа «гусиная шея» MAGUS LED DGL2
• Насадка на объектив MAGUS AL05 0,5х/177 мм
• Адаптер C-mount MAGUS ZFA100
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10x/22 мм со шкалой
• Окуляр 15х/16 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Окуляр 30х/8 мм (2 шт.)
• Насадка на объектив 1,5x
• Насадка на объектив 2x
• Осветитель кольцевой
• Осветитель кольцевой с включением по секторам
• Цифровая камера HDMI
• Монитор
• Адаптер C-mount 0,5х с регулируемым фокусным расстоянием
• Калибровочный слайд

Технические характеристики микроскопа

Конструкция микроскопа: прямой

Поле изображения: стереоскопическое

Методы исследования: светлое поле

Оптическая схема: Грену

Посадочный диаметр оптической головки, мм: 76

Увеличение микроскопа, крат: 6,5–55; с насадкой 0,5х: 3,25–27,5

Визуальная насадка: тринокулярная

Угол наклона визуальной насадки: 45°

Межзрачковое расстояние, мм: 54–75

Посадочный диаметр окуляров, мм: 30

Диоптрийная коррекция: ±5D на каждом окуляре

Окуляры, крат/поле, мм: 10x/22, удаленный зрачок (*опция: 10x/22 мм со шкалой, 15x/16, 20х/12, 25x/9, 30x/8)

Объектив панкратический, крат/рабочее расстояние, мм/поле зрения с окуляром 10х, мм: 0,65–5,5/105/33,8–4; с насадкой 0,5х: 0,325–2,75/177/67,7–8 (*опция: при использовании дополнительных окуляров и насадок на объектив: 3,25–33/177, 47, 26/67,7–0,9)

Коэффициент трансфокации: 8,4:1

Механизм фокусировки: рукоятки грубой и тонкой фокусировки коаксиальные, расположены с двух сторон

Ход грубой фокусировки, мм: 45

Цена деления тонкой фокусировки, мкм: 2

Механизм регулировки жесткости грубой фокусировки: есть

Диаметр горизонтальной штанги штатива, мм: 38

Длина горизонтальной штанги штатива, мм: 470

Диаметр вертикальной штанги штатива, мм: 38

Длина вертикальной штанги штатива, мм: 493

Диапазон перемещения штатива по горизонтали, мм: 380

Максимальная высота объекта, мм: при работе без насадки – 150; при работе с насадкой 0,5х – 65

Диаметр установочного пальца, мм: 32

Размеры основания штатива, мм: 252x252x30

Способ освещения: отраженный свет

Источник отраженного света: осветитель кольцевой с поляризационным фильтром, с регулируемой яркостью; осветитель типа «гусиная шея», с регулируемой яркостью

Возможные насадки на объектив, крат: 1,5; 2

Источник питания, В/Гц: сеть переменного тока, 115–230 / 50/60

Диапазон рабочих температур, °C: 0… 40

Диапазон рабочей влажности, %: 20… 85
