Цифровой USB микроскоп Andonstar V160

Дефекты и контроль качества паяных соединений печатных плат с помощью видеомикроскопа

Изготовление прототипов печатных плат с поверхностным монтажом электронных SMD компонентов вручную – непростая задача, качество выполнения которой оценить невооружённым глазом невозможно. Миниатюризация и усложнение электронных компонентов диктует ремонтникам электроники и инженерам-схемотехникам необходимость применения специальных увеличительных устройств для визуального контроля качества печатных узлов.

Профессиональные микроскопы необходимы для обнаружения наружных дефектов паяных швов, непропая, трещин, мостов припоя между штифтами и медными дорожками, остатков флюса и других дефектов пайки.

Цифровые микроскопы с USB – гораздо более доступная альтернатива дорогостоящим стереоскопическим микроскопам; при этом они не уступают им в получении высококонтрастного изображения.

Микроскоп Andonstar V160 с 2-мегапиксельным CMOS-сенсором (без интерполяции) и кадровой частотой в 30 кадров в секунду обеспечивает удивительное качество при демократичной цене

Высокое разрешение получаемого изображения позволяет проводить инспекцию самых миниатюрных компонентов.

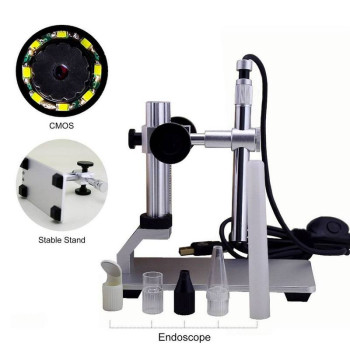

Прочный металлический штатив

Необходимость в устойчивом штативе возникает при работе с миниатюрными элементами, где даже при наименьшей вибрации штатива или касания камеры достаточно, чтобы размыть изображение.

USB микроскоп Andonstar V160 практически не отличается от своего предшественника Andonstar A1, за исключением конструкции штатива – он оборудован металлическим штативом на плоской платформе. С помощью этого штатива видеомикроскоп может перемещаться в вертикальном направлении до 130 мм и регулироваться под углом. Рабочее расстояние настраивается с помощью ручек на штанге, а фокус можно отрегулировать с помощью вращающегося кольца на корпусе камеры.

Встроенная LED подсветка

V160 имеет белый светодиодный осветитель вокруг объектива с регулировкой уровня освещенности. Яркий проходящий свет помогает получить четкое контрастное изображение на исследуемом объекте, но в некоторых случаях он может вызвать блики на изображении печатной платы, особенно с глянцевой (отражающей) маской припоя. Поэтому иногда рекомендуется отключать светодиоды и размещать источник рассеянного света рядом с микроскопом для получения хорошей картинки.

Подключение к ПК и планшету

Микроскоп подключается к компьютеру как веб-камера через USB и не требует дополнительного питания. Работает на распространенных ОС: на Mac – в программах Photo Booth, miXscope или Digital Viewer, на Windows – в программе AMCap. Также можно использовать стандартное программное обеспечение от производителя.

Цифровой видеомикроскоп также подключается к планшету на Android с поддержкой USB OTG, что особенно удобно, когда вам не хватает места на рабочем столе. Просто скачайте приложение mScopes, и прибор будет работать. Зафиксировать результаты исследований можно в фото- или видеоформате.

Цифровой USB микроскоп Andonstar V160
