Микроскоп MBZ 300 CNC — видеоизмерительная цифровая машина с ЧПУ

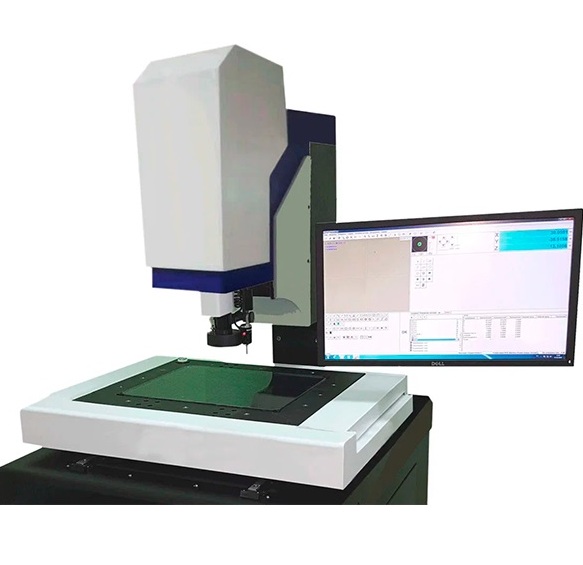

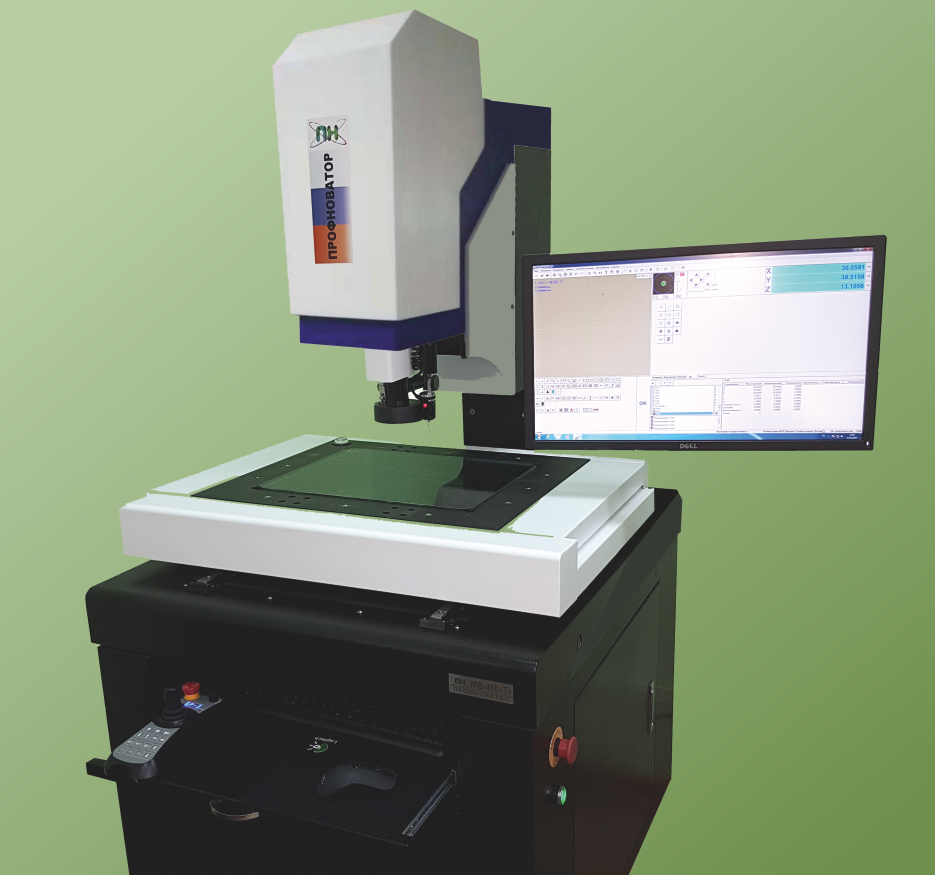

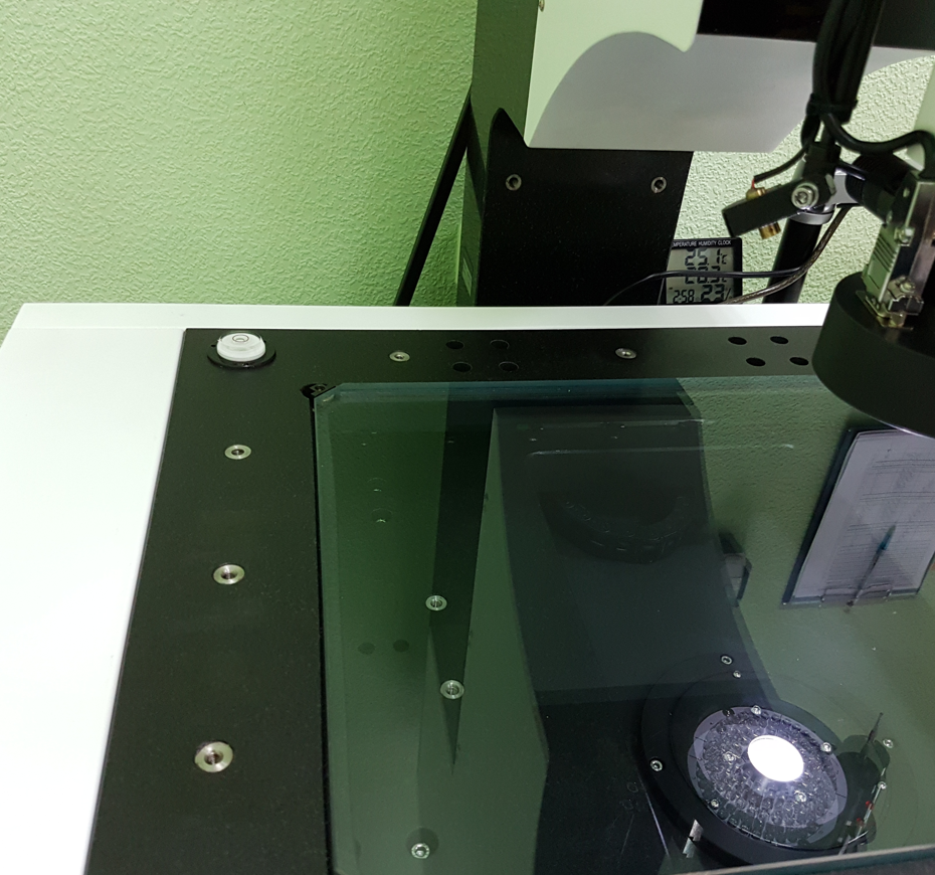

MBZ 300 CNC — видеоизмерительная цифровая машина с ЧПУ

• Объектив 0,7-4.5X, на мониторе увеличение составляет 28-180X.
• Диапазон измерения длины по оси X 300 мм, по оси Y 200 мм и по
  оси Z 200 мм.
• Величина предела допускаемой абсолютной погрешности составляет
  от ±[1,5+(L/200)] мкм. Диапазон измерений угла 0-360˚.

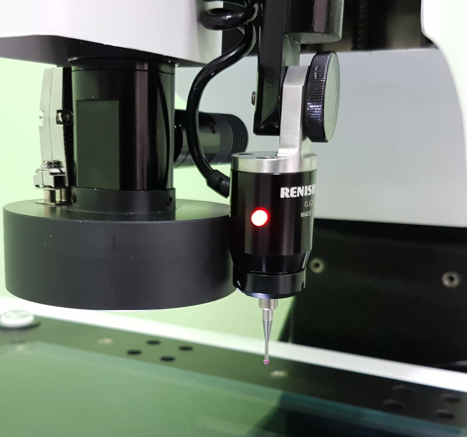

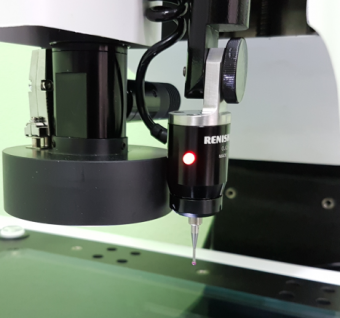

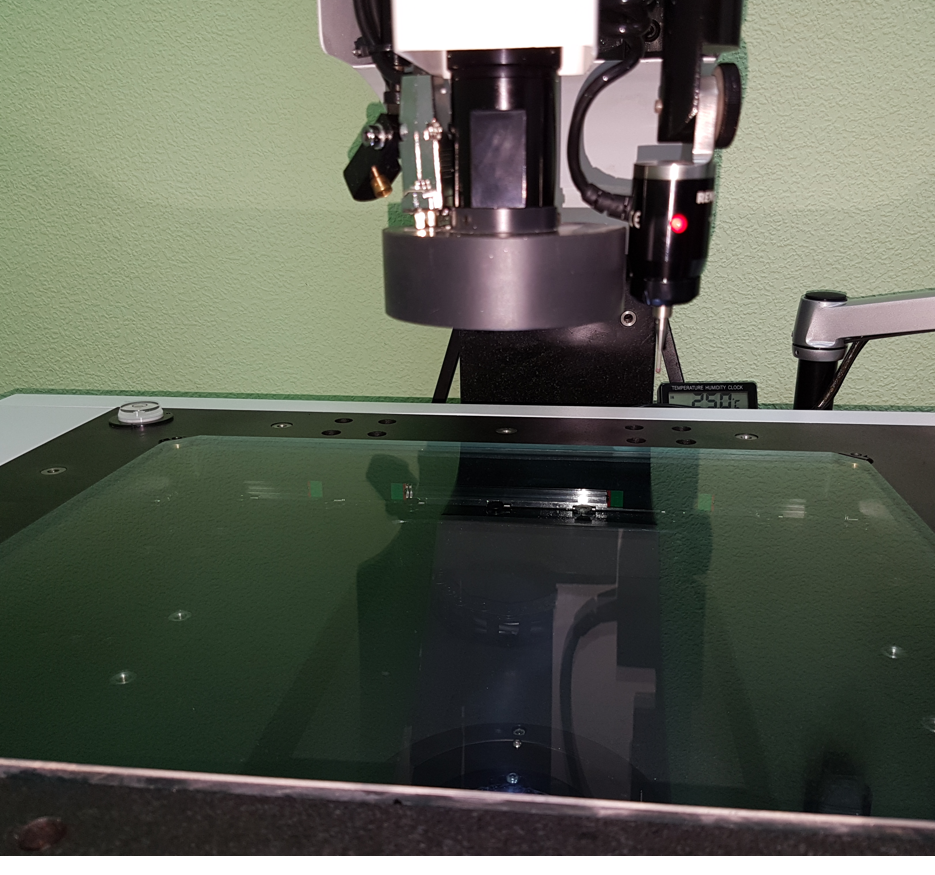

• Оснащен щуповой системой Renishaw (Англия) .

Метрологические характеристики микроскопов видеоизмерительных серии МВZ

Наиманование	Значение
МВZ-300	МВZ-300 ЧПУ
Диапазон измерений длины, мм
	- по оси X	от 0 до 300
	- по оси Y	от 0 до 200
	- по оси Z	от 0 до 200 (опционально до 400)
Пределы допускаемой абсолютной погрешности измерений длины, мкм
	- в направлении одной оси (X; Y)	±(3+L/200)
	- в плоскости двух осей (X,Y)	±(4,5+L/200)
	- в направлении оси Z	±(3+L/100)
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «Т», мкм
	- в направлении одной оси (X; Y)	±(2+L/200)
	- в плоскости двух осей (X,Y)	±(2,9+L/200)
	- в направлении оси Z	±(2+L/100)
Пределы допускаемой абсолютной погрешности измерений длины для микроскопов исполнения «ТТ», мкм
	- в направлении одной оси (X; Y)	±(1,5+L/100)
	- в плоскости двух осей (X,Y)	±(2,5+L/100)
	- в направлении оси Z	±(2+L/100)
Цена единицы наименьшего разряда при измерении длины, мм	0,001/ 0,0005/ 0,0001/ 0,00001/ 0,000001
Диапазон измерений угла, °	от 0 до 360
Цена единицы наименьшего разряда при измерении плоского угла, "	1
Пределы допускаемой абсолютной погрешности при измерении плоского угла, "	± 20
___________ где L - измеряемая длина, мм

Основные функции программного обеспечения:

1. Измерения основных геометрических элементов: определение точек, расстояния между точками, линий, окружностей, дуги, овалов, прямоугольников и кривых.

2. Основные измерительные функции, возможности:

- автоматически находить оптимальные граничные точки (функция сканирования контура), автоматически измерять и определять линии, окружности, дуги и другие геометрические элементы;

- возможность построения дополнительных геометрических элементов на основе уже измеренных элементов (Н-р. Точка пересечения двух прямых, построение прямой параллельно (перпендикулярно) заданной прямой и др.).

3. Измерение совмещенных элементов: объединение точек, линий и окружностей, расчёт расстояний, углов, линий и окружностей.

4. Измерения геометрических отклонений: измерение прямолинейности, параллельности, перпендикулярности, округлости, симметрии и т.д.

5. Простановка размеров: возможность быстро определить длину, угол, радиус и диаметр в окне редактора, так же как в программе AUTOCAD и KOMPAS.

6. Вывод результатов: возможность вывести чертежи и результаты измерений в WORD, EXCEL, DXF и форм отчетов.

7. CAD окно: CAD редактор по трем координатам.

8. Измерения статистических данных (SPC): возможность редактировать данные статистического отчета по измерительным требованиям.

Микроскоп МBZ 300
