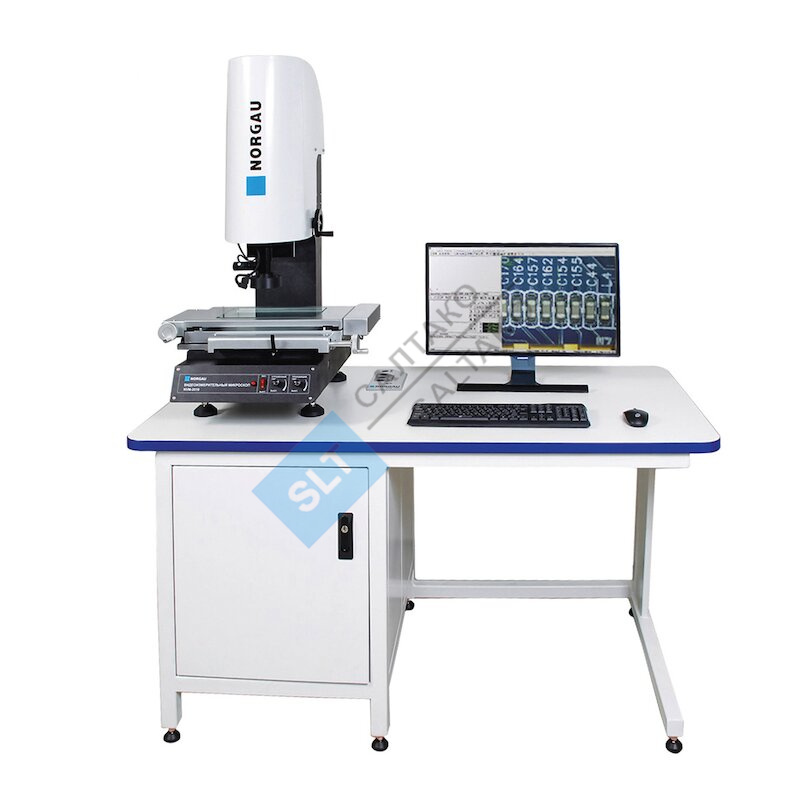

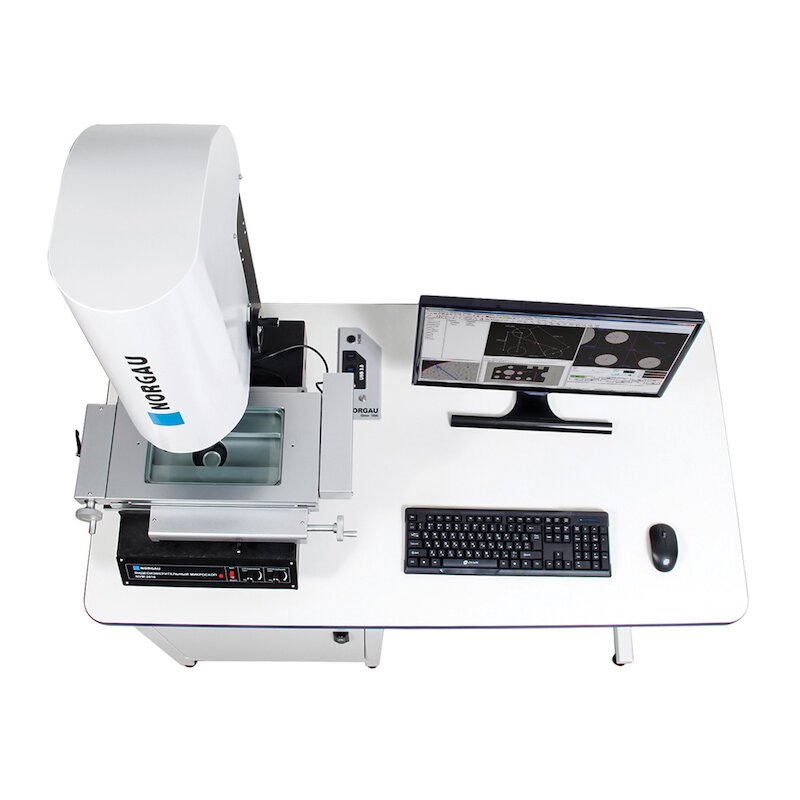

Видеоизмерительная система NORGAU Industrial модель NVM-2010

Видеоизмерительная система NORGAU Industrial модель NVM-2010

Видеоизмерительная система, модель NVM-2010 представляет собой бесконтактный видеоизмерительный микроскоп, который широко используется для линейно-угловых измерений в области машиностроения, электротехнической промышленности, металлоконструкций, для измерений пластиковых изделий, в области приборостроения и т.п. Система обладает широкими возможностями в измерении различных поверхностей деталей, обработки измеренных данных, обеспечивает легкое и быстрое базирование измеряемой детали. Жесткая конструкция на гранитном основании обеспечивает высокую точность и стабильность результатов. Имеет три типа освещения: проходящий, коаксиальный и отраженный свет. Выполняет такие функции, как: быстрый и точный видеозахват кромки с помощью цветной камеры высокого разрешения; построение всех существующих элементов, таких как точка, линия, окружность, дуга и овал, прямоугольные элементы и т. п.; измерение линейно-угловых размеров в 2D; проведение контроля параметров отклонений формы; статистический анализ и составление графиков полученных данных измерений по ISO 9001. С помощью специального программного обеспечения данные могут формироваться в виде протоколов измерений на русском языке в форматах Word, Eхcel, TхT. Также есть возможность создавать и загружать файлы формата DFх. Система внесена в Государственный реестр средств измерений под номером 68958-17. Размер предметного стола - 404х228 мм, габариты стекла предметного стола - 260х160 мм. Диапазон измерений XхYхZ - 200х100х150 мм.

Характеристики:

Вес
180 кг

Габариты
556x540x860 мм

Номер в Госреестре
68958-17

Внесен в госреестр
да

Разрешение шкал
0,001 мм

Объективы
зум

Диапазон измерений по оси X
200 мм

Диапазон измерений по оси Y
100 мм

Диапазон измерений по оси Z
150 мм

Нагрузка на стол
15 кг

Увеличение оптическое
0,7 - 4,5 x ; WD 92 мм

Увеличение цифровое
30-195 x

Поле зрения
9.2 - 1.4 мм

Погрешность по осям X и Y
±(3,0 + L/200) мкм

Габариты предметного стола
260x160 мм

Тип датчика
цветная USB-камера 3.0
