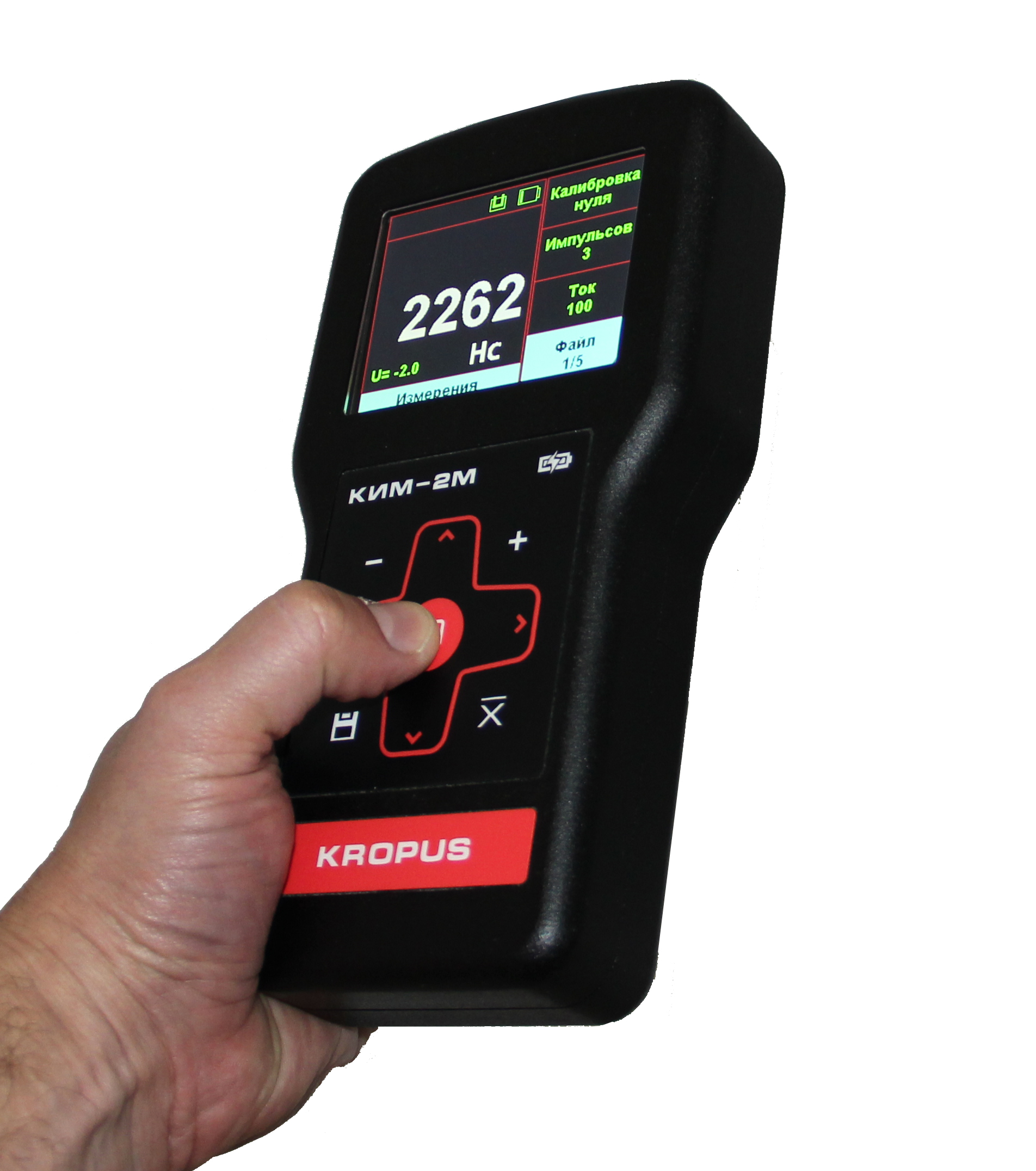

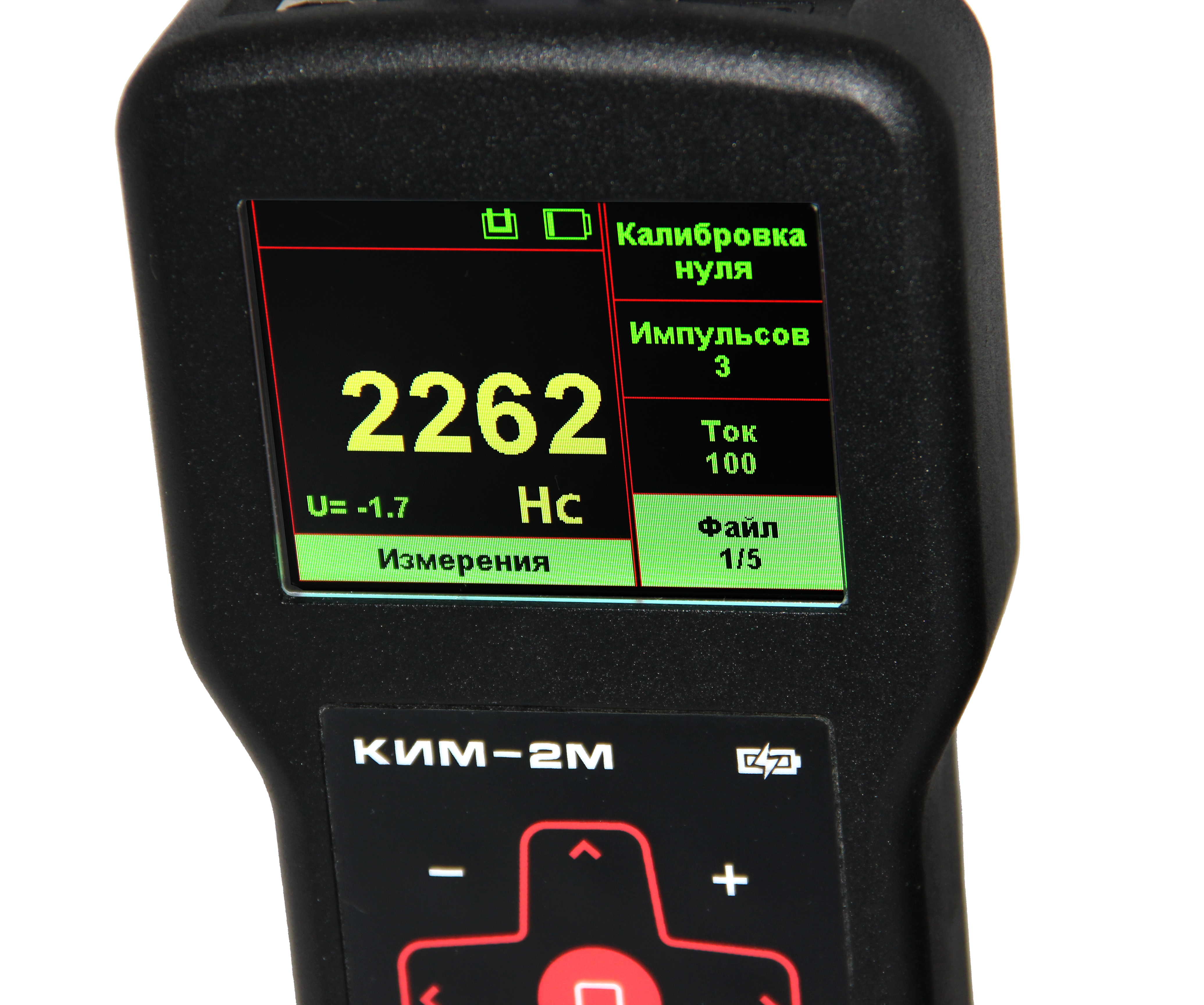

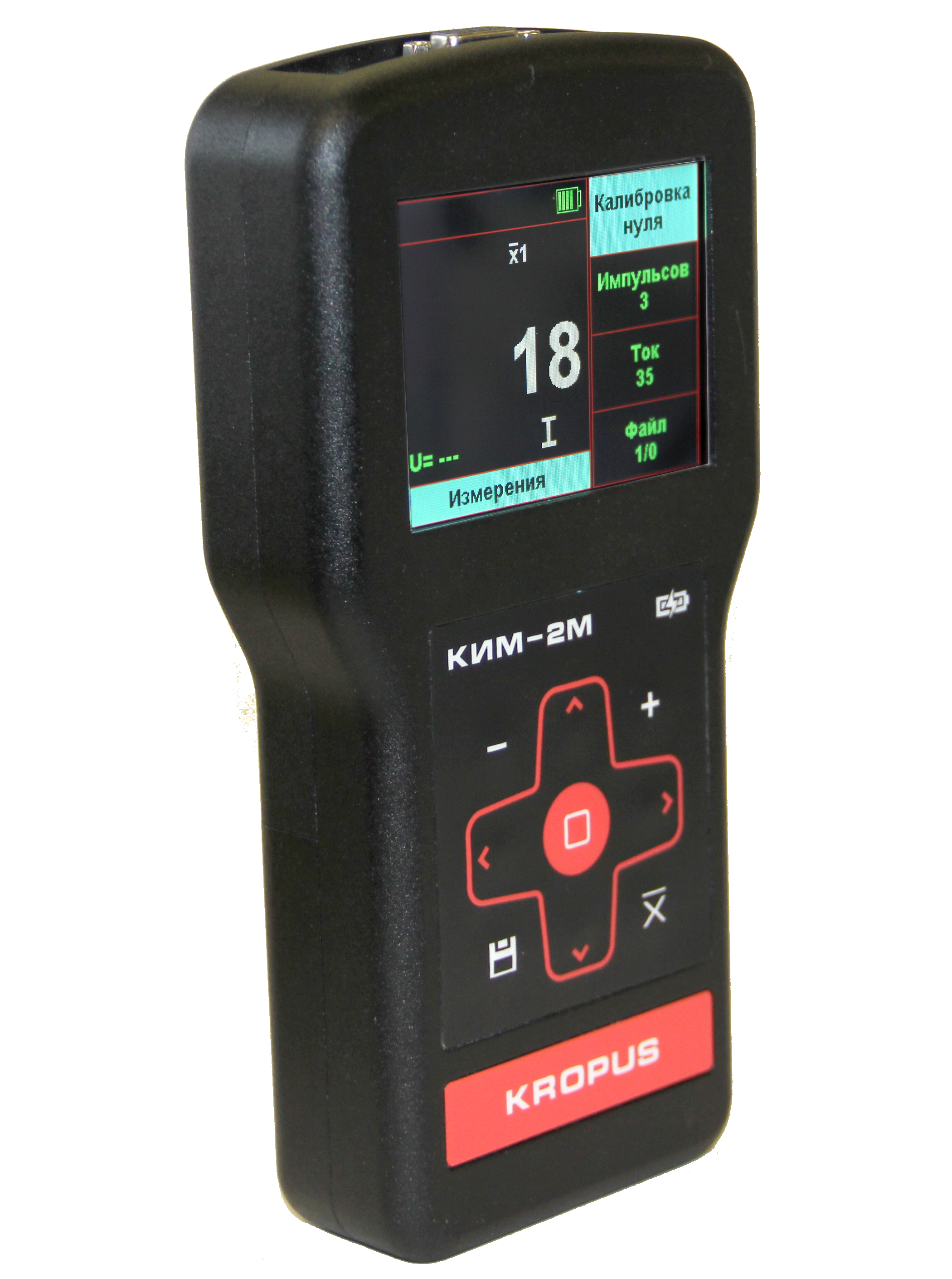

Импульсный коэрцитиметр КИМ-2М

Портативный импульсный коэрцитиметр КИМ-2М предназначен для неразрушающего контроля качества термической, термомеханической или химико-термической обработок, а также для определения твердости и механических свойств деталей из ферромагнитных материалов при наличии корреляционной связи между контролируемым и измеряемым параметрами. Также прибор может быть использован для разбраковки материалов по маркам стали и контроля поверхностных слоев ферромагнитных материалов.

Прибор состоит из электронного блока и измерительного преобразователя в виде электромагнита со съемными полюсными наконечниками. Принцип действия коэрцитиметра КИМ-2М заключен в намагничивании контролируемого участка детали с последующим его размагничиванием нарастающим полем, фиксации напряженности поля соответствующего коэрцитивной силе материала детали и измерении амплитуды сигнала с датчика Холла.

Коэрцитиметр КИМ-2М имеет 5 основных режимов работы:

• Измерение коэрцитивной силы
• Измерение релаксационной коэрцитивной силы
• Измерение остаточной магнитной индукции
• Измерение остаточной магнитной индукции после размагничивания контролируемого участка током заданной величины
• Измерение остаточной намагниченности изделия.

Кроме того, прибор имеет 10 дополнительных шкал, служащих для отражения результатов измерений в требуемых единицах. Программирование шкал осуществляется с клавиатуры и с помощью программы Scale, входящей в комплект поставки.

Основные особенности импульсного коэрцитиметра КИМ-2М:

• Постоянное измерение остаточной намагниченности
• Регулируемое количество импульсов намагничивания
• Режим автоматической сигнализации брака (АСБ)
• Режим усреднения результатов
• Возможность ввода до 10 шкал с клавиатуры или с ПК
• Память на 5000 результатов измерений
• Комбинированное питание: от 8 аккумуляторов «АА» или внешнего источника 9В
• Вес 1,2 кг

Технические характеристики:

Параметр	Коэрцитиметр КИМ-2М
Диапазон измерений коэрцитивной силы	от 150 до 4500 А/м
Намагничивание	импульсное, амплитуда импульса 250 В, число импульсов задается от 0 до 10

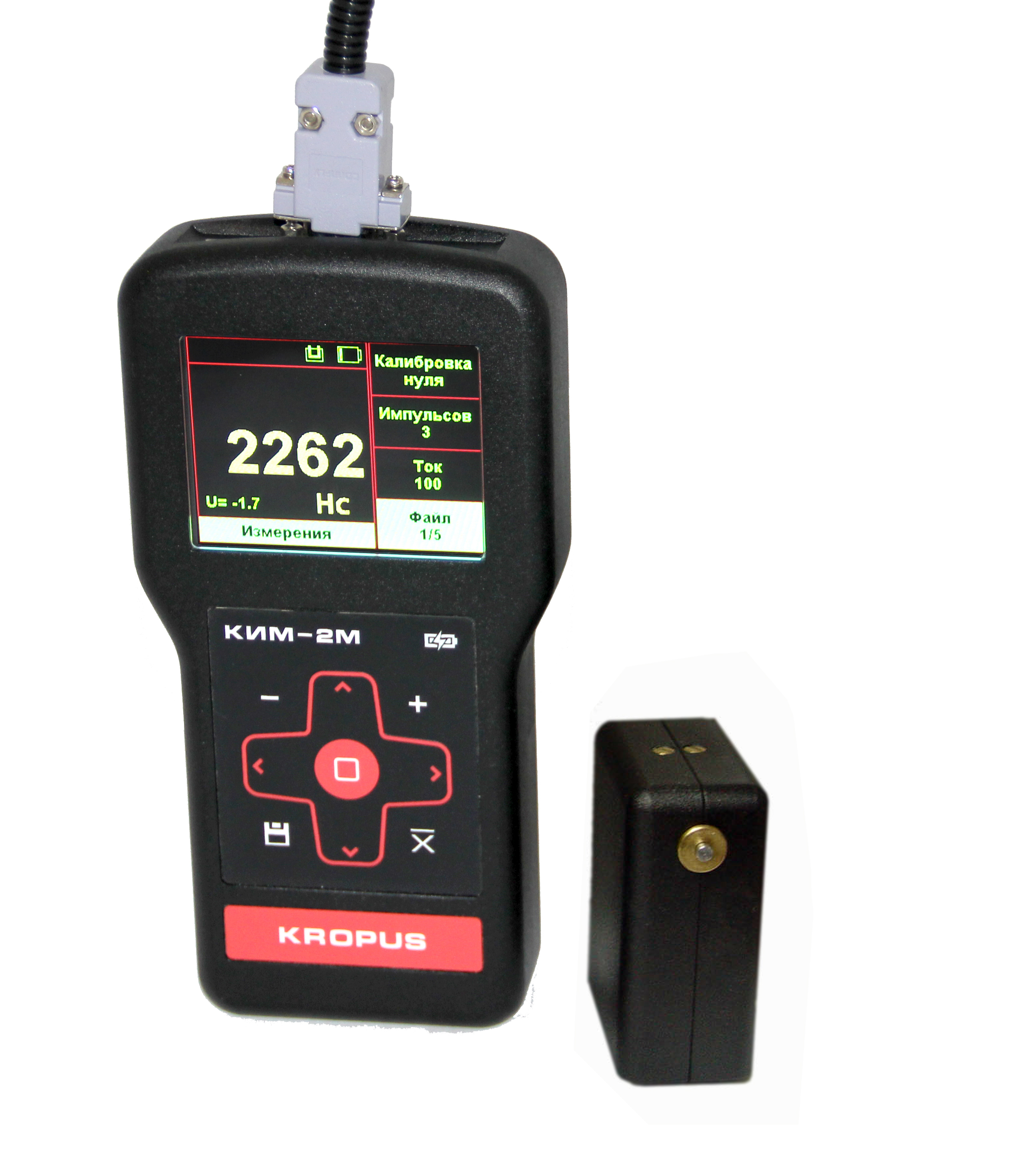

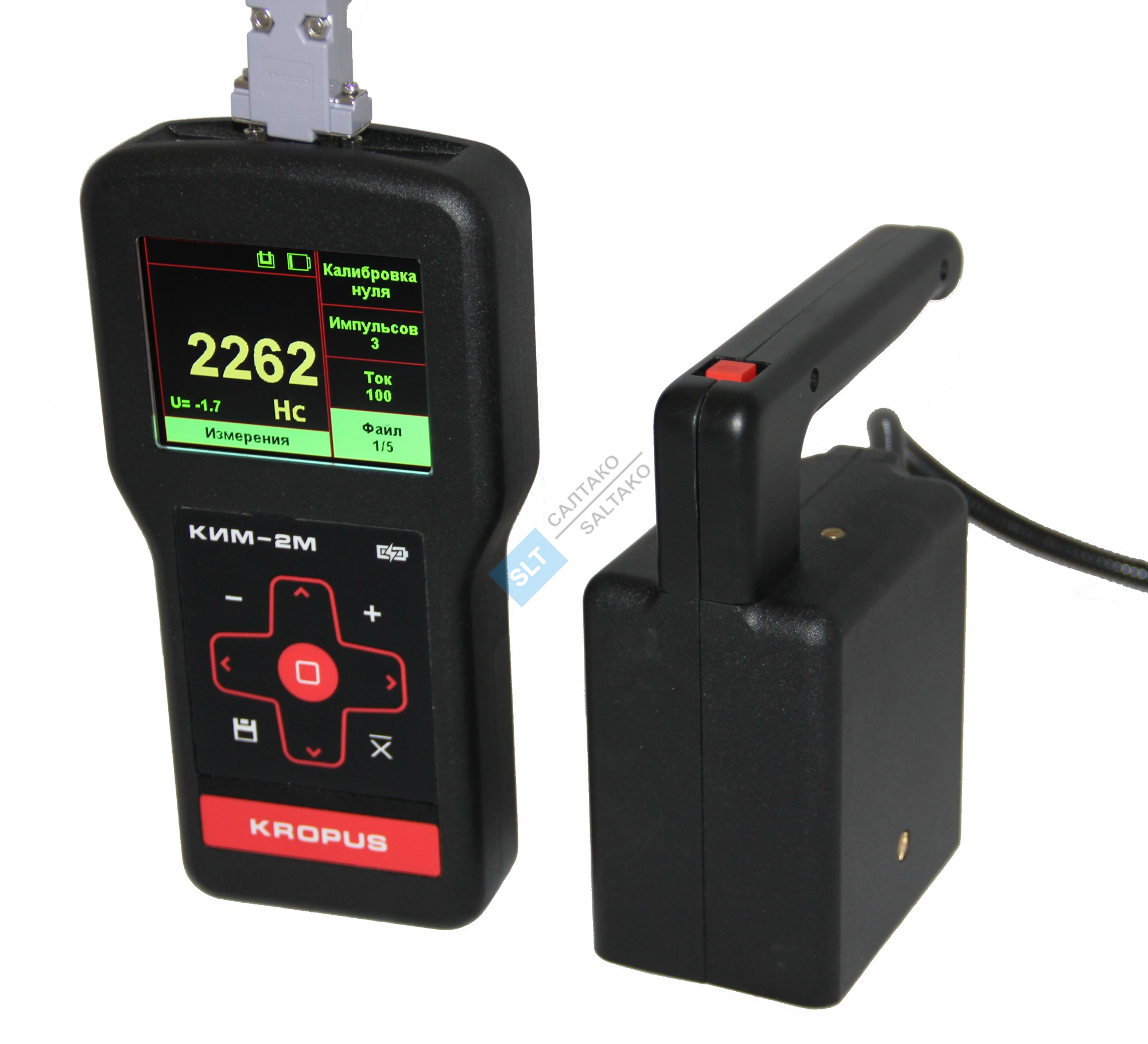

Глубина намагничивания	до 5 мм-с преобразователем МП-1 до 12 мм-с преобразователем МП-2
Размагничивание	заданным током от 0 до 1000 мА, с шагом 1 мА
Время измерения	5 сек. при 3-х импульсах намагничивания
Шкалы	10 программируемых с клавиатуры или с ПК
Память	50 файлов по 100 значений (5000 результатов)
Автоматическая сигнализация брака (АСБ)	есть
Программное обеспечение	Dlogger, ScaleМ
Подключение к ПК	RS232
Дискретность показаний	1, 0.1, 0.01 или 0.001 - задается при программировании шкалы
Питание	встроенный Li-Ion аккумулятор или внешний сетевой блок питания 220 В
Время автономной работы	5-6 часов от встроенного аккумулятора
Диапазон рабочих температур	от +5 C до +50 C
Размер электронного блока (В x Ш x Д)	205 мм x 115 мм x 50 мм
Размер преобразователя (В х Ш х Д)	60 мм x 75 мм x 35 мм
Вес с элементами питания	1.2 кг (электронный блок)
