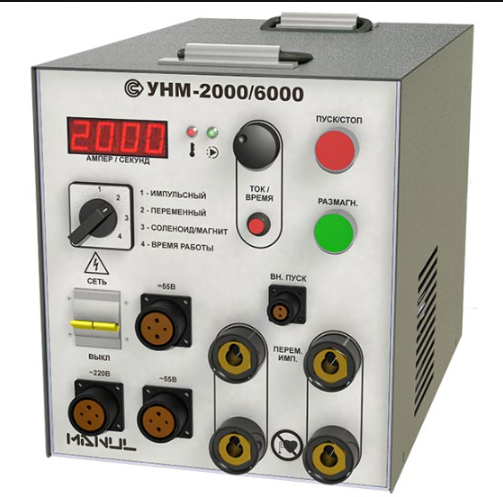

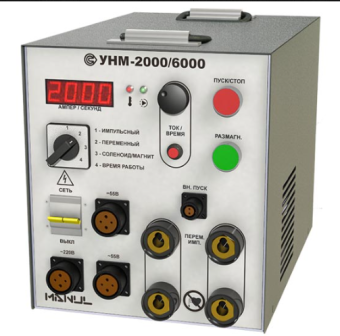

Магнитопорошковый дефектоскоп Манул

Портативные магнитопорошковые дефектоскопы переменного и импульсного тока серии МАНУЛ предназначены для магнитопорошковой дефектоскопии деталей и узлов изделий машиностроительной, нефтяной, газовой, энергетической, авиационной, автомобильной и генерирующей промышленности, а также на железнодорожном транспорте тягового подвижного состава, как в процессе изготовления, так и в процессе эксплуатации и ремонта.

Приборы позволяют контролировать различные по форме детали, сварные швы, внутренние поверхности отверстий путем намагничивания отдельных участков или изделия в целом циркулярным или продольным полем, создаваемым с помощью набора намагничивающих устройств, питаемых импульсами тока, а также постоянным током (электромагнит, соленоид). Обеспечивает размагничивание деталей после контроля в автоматическом режиме.

Технические характеристики:

Параметры	УНМ-1000	УНМ-2000	УНМ-300/2000	УНМ-2000/6000
Токи намагничивания	Переменный ток		Переменный ток Импульсный, Выпрямленный (только для соленоида и электромагнита)
Погрешность измерения тока намагничивания	не более 10%.
Частота следования однополярных импульсов тока при намагничивании и разнополярных импульсов тока при размагничивании,Гц	-	-	(2±0,2)	(2±0,2)
Длительность импульсов тока, мс, не менее	-	-	1,5	1,5
Максимальное переменное магнитное поле в центре одиночного соленоида, А/см, не менее	-	-	100	100
Максимальное переменное магнитное поле на оси в центре между двумя соленоидами, расположенными на расстоянии 200 мм, А/см, не менее	-	-	60	60
Максимальное постоянное магнитное поле в центре одиночного соленоида, А/см, не менее	-	-	80	80
Максимальное постоянное магнитное поле на оси в центре между двумя соленоидами, расположенными на расстоянии 200 мм, А/см, не менее	-	-	50	50
Максимальный переменный ток намагничивания в размотанном кабеле 6 м × 50 мм2 и на электроконтактах, А, не менее	1000	2000	1000	2000
Максимальный импульсный ток намагничивания в размотанном кабеле 4 м × 10 мм2 и на электроконтактах, А, не менее	-	-	2000	6000
Диапазон регулировки тока в соленоидах и электромагните, А	-	-	от 0,5 до 4,5	от 0,5 до 4,5
Максимальное переменное магнитное поле в воздушном зазоре электромагнита при межполюсном расстоянии, А/см, не менее:  - 140 мм  - 40 мм	-	-	75 300
Максимальное постоянное магнитное поле в воздушном зазоре электромагнита при межполюсном расстоянии, А/см, не менее: - 140 мм - 40 мм	-	-	100 400
Режим работы	циклический: намагничивание/пауза
Время намагничивания	регулируется в пределах от 1 до 40 с
Время размагничивания	регулируется в пределах от 5 до 60 с
Размагничивание деталей	в автоматическом режиме
Время установления рабочего режима	не более 15 с
Продолжительность непрерывной работы	не менее 8 часов
Параметры электропитания	от сети переменного тока напряжением 220 В частотой 50 Гц.
Потребляемая от сети мощность, кВА, не более	5	10	5	5
Габаритные размеры устройства (Ш × В × Г), мм	290×160×450	270×235×450	267×245×465	267×245×465
Масса устройства, кг, не более	23	45	50	50
Средняя наработка на отказ, ч	не менее 12500
Среднее время восстановления работоспособности, ч	не более 6
Средний срок службы устройства	не менее 10 лет
