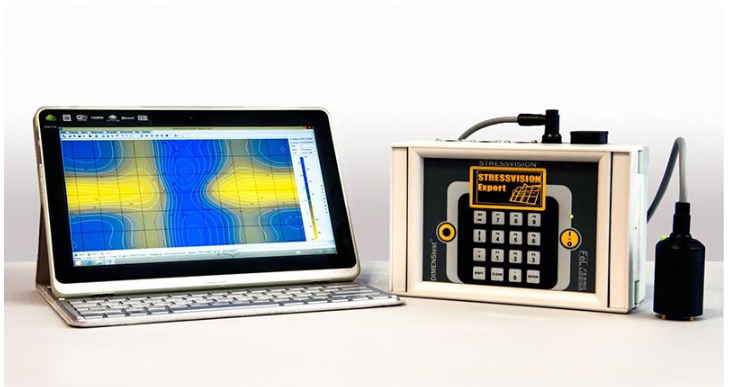

Магнитоанизотропный сканнер-дефектоскоп Stressvision Expert

Магнитоанизотропный сканнер-дефектоскоп Stressvision Expert предназначен для измерения, индикации и визуализации механических (технологических, остаточных) напряжений в основном металле, сварных швах и околошовной зоне с представлением информации о наличии условий развития разрушений в исследуемой зоне.

Оператор пошагово перемещает датчик прибора по поверхности участка изделия, результат записывается в электронном виде. После компьютерной обработки строятся и выводятся на дисплей картограммы распределения механических напряжений, зоны концентрации напряжений и др. Степень опасности и наличие условий разрушения участка исследуемого изделия с выявленными участками КМН (концентрации механических напряжений), КНН и градиентами РГМН (разница главных механических напряжений) оценивается по методике общего пользования (СП, РД и т.п.).

Возможности дефектоскопа Stressvision Expert

• Послойная визуализация напряженного состояния поверхностных слоев основного металла.
• Выявление опасных и зарождающихся дефектов, создающих концентрацию механических напряжений.
• Определение условий развития разрушений в исследуемой зоне.

Прибор поставляется в ударопрочном кейсе на колесиках и с выдвижной ручкой для удобной транспортировки. Кейс имеет шесть замков, клапан для выравнивания давления во время авиаперелетов. Внутри - демпфирующий материал с отделениями под все составляющие прибора.

Особенности и преимущества дефектоскопа Stressvision Expert

• Извлечение информации производится послойно ниже уровня наклепа с глубин 1-20 мм;
• Не требуется зачистка поверхности объекта контроля, как при работе с акустическими измерителями напряжений;
• Область контроля от 30х30 мм при измерении механических напряжений и 80х80мм при построении картограмм РГМН;
• Время готовности к работе не более 0,5 мин.;
• Время измерения в одной точке, в среднем, 1 сек.

Технические характеристики:

Характеристики	Значения
Минимальная площадь сканирования, мм	90 х 90
Число узлов сканирования, мин.-макс, шт	25 - 93378
Максимальное число зон сканирования, шт	3700
Потребляемый ток, А	0,25
Рабочий температурный диапазон, °С	от - 10 до +55
Габариты измерительного блока, мм	87 х 227 х 167
Вес, кг	1,8
