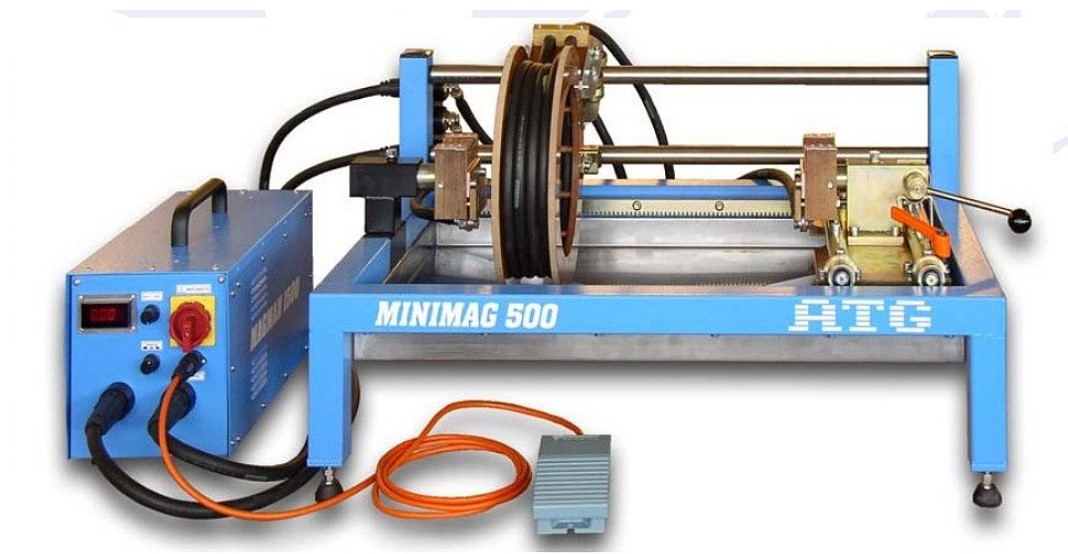

Горизонтальный магнитный дефектоскоп MINIMAG

Горизонтальный магнитный дефектоскоп MINIMAG, предназначен для магнитопорошкового контроля изделий из ферромагнитной стали и чугуна. Принцип действия дефектоскопа основан на создании магнитного поля над дефектами контролируемой детали с последующим выявлением их магнитной суспензией. Наибольшая плотность магнитных силовых линий наблюдается непосредственно над трещиной и уменьшается с удалением от нее.

Магнитный дефектоскоп MINIMAG позволяет намагничивать циркулярной магнитизацией прямым прохождением тока сквозь деталь или с помощью вспомогательного проводника, а так же продольной магнитизацией с помощью катушки. Конструкция оборудования предусматривает подключение источников тока серии MAGMAN типа A (AC ток) или H (HW ток). Настольный вариант рабочей скамьи и переносной вид генератора обеспечивают возможность транспортировки.

Технические характеристики:

• Рабочая станция настольная, стационарная с полкой для источника тока
• Зажимная длина 50 - 520 мм
• грузоподъемность 50 кг (25 кг на зажим)
• габариты1000x700x550 мм
• масса 85 кг
• источник тока MAGMAN 1500 A
• AC циркулярная магнетизация макс. 1100 A
• подвижная катушка 4 витка 95 мм2 / С 250 мм
• H в середине катушки = 7,4 kA/м при 600 A катушкой (2,4 kAц)
• простое переключение катушка /ток переключением с помощью разъема
• напряжение питания1+N+PE 230 В – 50 Гц
