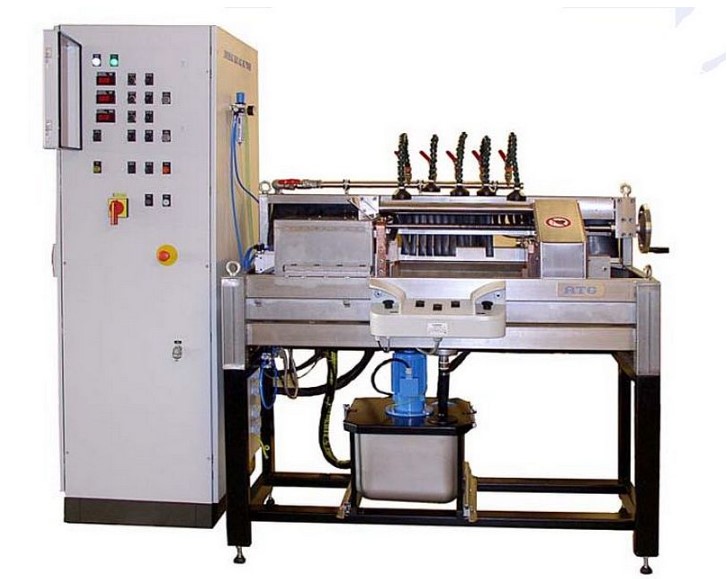

Горизонтальный магнитный дефектоскоп UNIMAG 500 AC/AC TWIN

Горизонтальный магнитный дефектоскоп UNIMAG 500 AC/AC TWIN, предназначен для неразрушающего магнитного контроля изделий из ферромагнитной стали и чугуна. Принцип действия дефектоскопа основан на создании магнитного поля над дефектами контролируемой детали с последующим выявлением их магнитной суспензией. Наибольшая плотность магнитных силовых линий наблюдается непосредственно над трещиной и уменьшается с удалением от нее.
Левая головка намагничивания имеет разъемную конструкцию с отдельными пневматическими цилиндрами и возможность подъема на 10 мм. Данная функция предназначена для контроля деталей имеющих U или Y- образную геометрию. Система управления намагничиванием UNIMAG 500 гарантирует проведение контроля в соответствии с установленными параметрами. В случае недопустимых отклонений контрольных параметров (снижение напряжения в сети, окись на контактах или компонентах и тд.) система остановит контрольный процесс, о чем предупредит оператора и не допустит извлечение детали без проведения комплексного контроля.

Технические характеристики:

• Длина контролируемой детали до 520 мм
• Масса контролируемой детали 100 кг
• Сила зажима пневматической системы 535 Н на каждый цилиндр при давлении 3 бара
• Присоединение воздушного давления : 6 бар; датчик регулирования намагничивания и суспензии
• Клапан регулирования расхода суспензии для ручного или автоматического нанесения, основной вариант с ручным орошением с помощью шланга.
• Пневматический клапан для управления орошения с датчиком времени
• Циркулирующая система насоса, нержавеющий резервуарна 40 л.
• Автоматическое размагничивание AC / AC на машине
• Двухкнопочная система зажима – оператор должен преодолеть сопротивление прижима обеими руками
