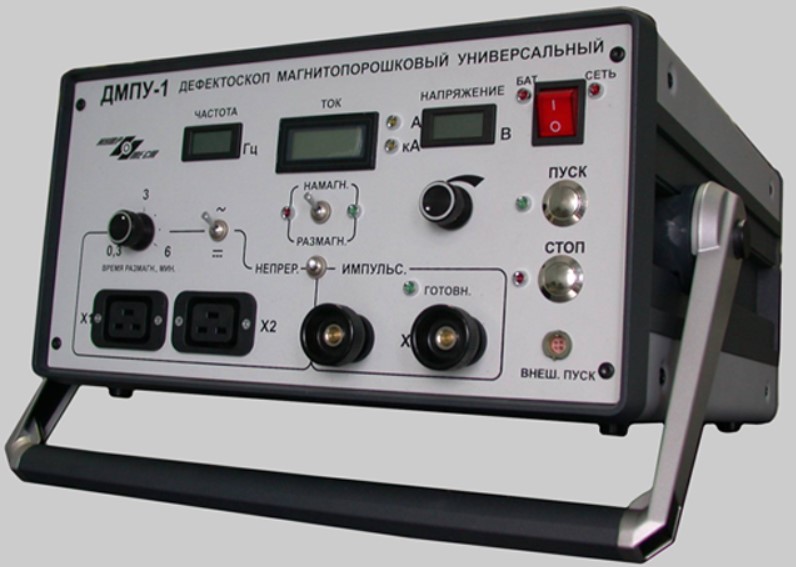

Магнитопорошковый дефектоскоп ДМПУ-1

Универсальный магнитопорошковый дефектоскоп ДМПУ-1 предназначен для формирования и измерения тока в намагничивающих устройствах при различных режимах намагничивания и размагничивания ферромагнитных изделий в процессе магнитопорошкового контроля. Принцип действия дефектоскопа основан на преобразовании напряжения и тока сети (220 В, 50 Гц) или источника постоянного тока ((22−30) В, 30 А) с помощью импульсных преобразователей и схем управления в намагничивающий ток заданной формы и амплитуды. Область применения дефектоскопа: все отрасли промышленности, где используется магнитопорошковый контроль.

Дефектоскоп состоит из электронного блока и намагничивающих устройств. В качестве намагничивающих устройств на постоянном и переменном токе могут использоваться катушки намагничивания (К-130, К-300) или электромагнит (Интротест ЭМ-02), соединяемые с электронным блоком гибкими кабелями, а для импульсного режима – намагничивающие кабели различной длины и сечения или электроконтакты и другие устройства для пропускания импульса тока непосредственно через изделие. Электронный блок обеспечивает питание катушек или электромагнита постоянным или переменным током, а также позволяет пропускать мощный импульс тока через кабель намагничивающий или непосредственно через изделие с помощью электроконтактов.

Технические характеристики:

Параметр	Значение
Питание	220 В, 50 Гц
Максимальная потребляемая мощность, Вт	не более 1300
Максимальная полезная мощность, Вт	не менее 1000
Размеры, мм	370 х 200 х 450
Масса, кг	15
Параметры импульсного тока:
Кабель длиной 4 м, сечением 16 мм2, сопротивление до 5 мОм максимум, А, типовое значение	3000
Кабель длиной 3 м, сечением 50 мм2 или другой, сопротивление до 1 мОм максимум, А, типовое значение	4500
Длительность импульса тока по уровню 1000 А, мс	2,5
Частота следования импульсов в режиме квазиприложенного поля, Гц,	Не менее 1.8
