Магнитопорошковый дефектоскоп МД-М

Модульный переносной магнитопорошковый дефектоскоп МД-М представляет собой революционное решение для ручного магнитопорошкового контроля в авиационной, автомобильной, железнодорожной промышленности и предназначен для замены устаревших дефектоскопов ПМД-70 и ПМД-87 (УНМ 300/2000).

Прибор позволяет контролировать различные по форме и размерам изделия, их сварные швы, внутренние поверхности отверстий, а также труднодоступные зоны путем намагничивания отдельных участков или изделия в целом. Контроль осуществляется с помощью набора намагничивающих устройств, питаемых постоянным, переменным или импульсным токами.
Дефектоскоп МД-М реализует два способа контроля изделий: на остаточной намагниченности и способом приложенного поля. Прибор позволяет фиксировать результаты контроля путем изготовления магнитограмм или путём фотографирования с указанием масштаба изображения и зоны расположения обнаруженных дефектов. Конструктивно магнитопорошковый дефектоскоп МД-М состоит из трех самостоятельных модулей с индивидуальными блоками питания.

Каждый модуль предназначен для проведения контроля циркулярным или продольным магнитным полем в зависимости от конфигурации и величины изделия и направления обнаруживаемых дефектов в материале. Магнитопорошковый дефектоскоп МД-М изготовлен по ТУ 4276-018-33044610-09, может применяться в авиационной, автомобильной, железнодорожной и других областях промышленности. Гарантийный срок составляет 18 месяцев со дня ввода в эксплуатацию.

Основные особенности магнитопорошкового дефектоскопа МД-М:

• Три независимых модуля прибора
• Регулировка тока до 5000 А
• Память настроек контроля
• Режим «ток-пауза»
• Автоматическое размагничивание
• Регулируемая длительность намагничивания и размагничивания

Технические характеристики:

Параметр	Дефектоскоп МД-М	Дефектоскоп МДМ-2

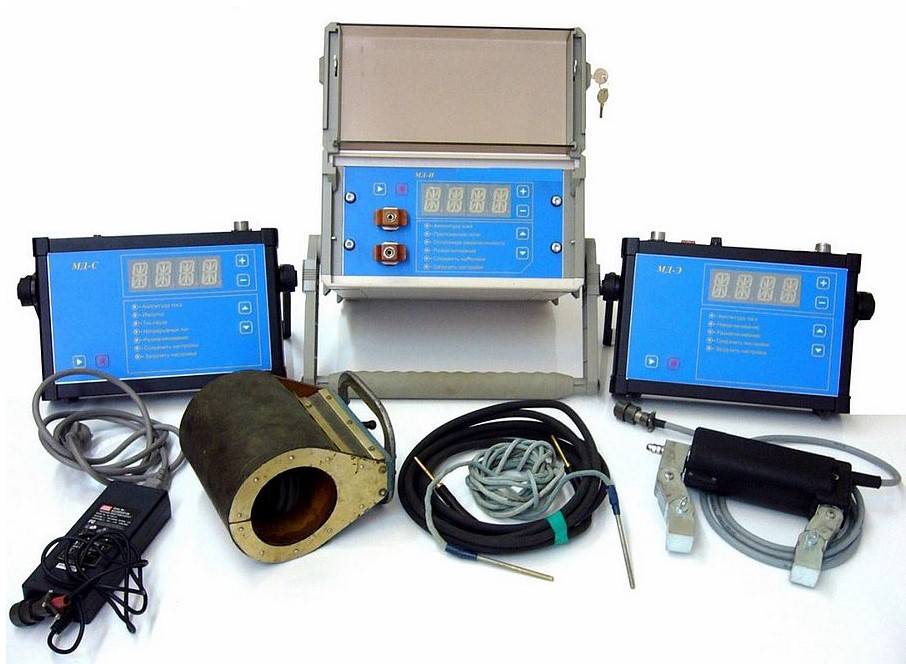

Фото прибора
Режимы работы	Импульсный режим (модуль МД-И) одиночные импульсы тока (длительностью 1.5 мс) /непрерывное следование импульсов тока с частотой 1 Гц /размагничивание по встроенной программе изменения тока	Импульсный режим одиночные импульсы тока (длительностью 1.4-1.8 мс)/непрерывное следование импульсов тока с частотой 0.7-1.7 Гц / размагничивание с частотой импульсов 1 Гц
	Работа с соленоидом (модуль МД-С) ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности /ток по режиму «ток-пауза» /непрерывное пропускание тока /автоматическое размагничивание	Работа с соленоидом ток длительностью от 1 до 20 периодов при контроле на остаточной намагниченности / ток по режиму «ток-пауза»
	Работа с электромагнитом (модуль МД-Э) режим намагничивания /режим автоматического размагничивания	Работа с электромагнитом режим намагничивания /режим автоматического размагничивания
Регулировка и измерение силы тока	есть	есть
Автоматическая установка тока	есть	есть
Длительность импульсов тока	1.5 мс	1.4-1.8 мс
Частота следования импульсов	1 Гц	0.7-1.7 Гц
Режим "ток-пауза"	длительность тока 1-10 с / длительность паузы 1-10 с	длительность тока 1-3 с / длительность паузы 1-5 с
Наибольший регулируемый импульсный ток	5000А на стандартном кабеле	3000А на стандартном кабеле
Магнитное поле	переменное/постоянное/импульсное	переменное/постоянное/импульсное
Напряженность поля в соленоиде	700 А/см	390 А/см
Напряженность поля между полюсами электромагнита	90 А/см (при расстоянии 100 мм)	230 А/см (при расстоянии 100 мм)
Длительность автоматического размагничивания	30/60/120 с	30 с
Сила отрыва электромагнита от плиты МО-1	не менее 200 Н	не менее 200 Н
Память	10 настроек	нет
Питание	сеть 220 В или сеть 24 В (МД-И, МД-Э) сеть 220 В (МД-С)	Встроенный Li-ion аккумулятор, сеть 220В или сеть 24 В
Габаритные размеры	330х150х460 мм (МД-И) 225х170х75 мм (МД-С) 225х170х75 мм (МД-Э)	131х172х170 мм
Масса	12 кг (МД-И) / 2 кг (МД-С) / 2 кг (МД-Э)	4 кг со встроенными аккумуляторами
Гарантийный срок	18 мес.	36 мес.

Наименование	Стандартный комплект	Экспертный комплект	Экспертный УФ комплект
Модуль импульсный МД-И	1	1	1
Модуль соленоида МД-С	1	1	1
Модуль электромагнита МД-Э	1	1	1
Кабель намагничивания для МД-И сечением 4 мм2 и длиной 4 м	1	1	1
Кабель намагничивания для МД-И сечением 10 мм2 и длиной 4 м	1	1	1
Блок питания сетевой 220В / 24 В	2	2	2
Кабель питания сетевой 220В	3	3	3
Соленоид С-90 к модулю МД-С	1	1	1
Кабель соединительный для соленоида 1,5 м	1	1	1
Электромагнит Э-140 к модулю МД-Э	1	1	1
Стандартный образец МО-2М	1	1	1
Стандартный образец МО-3	1	1	1
Магнитная суспензия Magnaflux 7HF (400мл)	1	1	1
Комплект документации (руководство пользователя, методика калибровки, сертификат метрологической калибровки)	1	1	1
Упаковка	1	1	1
Белый контрастный краситель Magnaflux WCP-2 (400мл)	-	1	1
Колба-центрифуга 100 мл по ASTM	-	1	1
Подставка для колбы-центрифуги	-	1	1
Концентрат магнитной суспензии	-	1 кг	-
Люминесцентный магнитный концентрат	-	-	1 кг
Порошок черный	-	1 кг	-
Распылитель Polyspray	-	1	1
Магнитометр МФ-24ФМ	-	1	1
Книга "Магнитопорошковый контроль с применением переносных дефектоскопов"	-	1	1
Ультрафиолетовый фонарь повышенной мощности	-	-	1
Очки для защиты от УФ излучения	-	-	2
