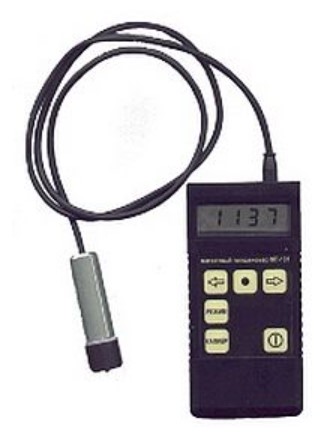

Толщиномер покрытий МТ-101

Магнитный толщиномер покрытий МТ-101 предназначен для измерения толщины немагнитных покрытий, таких как хром, медь, краска, эмаль, пластик на магнитном основании (железо, сталь). Толщиномер покрытий МТ-101 применяется для контроля толщины покрытий по ГОСТ Р 51694, ГОСТ 18353, ИСО 2808 в диапазоне от 10 до 5000 мкм.

Принцип работы толщиномера основан на преобразовании величины измеряемой толщины покрытия в электрический сигнал и последующем измерении его амплитуды микропроцессором управляющим работой всех элементов прибора. МТ-101 может применяться как в цеховых условиях предприятий, так и в качестве персонального толщиномера лакокрасочного покрытия, например при контроле покраски кузова автомобиля.

При выборе магнитного толщиномера МТ-101 необходимо учесть, что прибор способен определять только толщину лакокрасочного покрытия нанесенного на ферромагнитное основание. Определить, возможно, ли измерение на нужном основании, можно с помощью обычного магнита. Примеры допустимых и не допустимых сочетаний основания и покрытия для применения магнитного толщиномера МТ-101 приведены в следующей таблице. Кроме того, толщина объекта контроля не должна быть меньше определенной величины, как правило, минимальная толщина контролируемого объекта равна 0,5 мм.

При использовании магнитного толщиномера МТ-101 требуется калибровка. Калибровка должна проводиться на образцах соответствующих объекту контроля по материалу и радиусу. Инструкция по калибровке толщиномера содержится в инструкции по эксплуатации. Калибровку на однотипные объекты контроля можно не применять. Например, при поиске перекрашенных мест на автомобиле, достаточно провести калибровку на образце основания из стали 20 входящего в стандартный комплект поставки МТ-101 магнитного толщиномера покрытий.

Измерение толщины лакокрасочных покрытий с использованием толщиномера МТ-101 осуществляется путем установки преобразователя (датчика) на контролируемую поверхность без дополнительных зазоров. Способ сканирования поверхности контролируемого изделия - ручной, путем перестановки датчика без скольжения по поверхности.

Особенности толщиномера:

• Измерение толщины покрытия на магнитных основаниях в широком диапазоне от 2 до 30 000 мкм
• Измерение толщины ржавчины на стали, в том числе и на внутренних стенках труб (при использовании специализированных преобразователей)
• Измерение толщины гальванических (цинковых, хромовых, кадмиевых, серебряных и других) покрытий на магнитных основаниях (сталь и т.д.)
• Проведение как дискретных (локальных) измерений, так и непрерывных измерений - режим сканирования, при этом оператор имеет возможность оценить распределение нанесения покрытия на металл непосредственно в каждой точке сканирования
• Функция вычисления среднего арифметического значения и среднеквадратичного отклонения, при этом оператору достаточно провести измерение минимум в трех точках для определения равномерности нанесения покрытия
• Отображение на индикаторе минимума и максимума из серии измеренных значений
• Возможность подключения до 7 типов преобразователей на различные диапазоны измерения к одному электронному блоку, предназначенных для решения различных задач, таких как измерения в труднодоступных местах, измерения толщины покрытий на деталях с малым радиусом кривизны и т.д.
• Энергонезависимая память
• Функции статистической обработки результатов измерения и документирования запомненных результатов путем их передачи по кабелю на внешний компьютер
• Автоматическое выключение при паузе в работе
• Подпружиненный контакт преобразователей и V-образный вырез обеспечивает надежный контакт преобразователя с контролируемой поверхностью покрытия и высокую повторяемость измерений на изделиях, имеющих кривизну

Технические характеристики:

Параметр	Толщиномер МТ-101	Толщиномер MT-101M	Толщиномер МТ-201	Толщиномер MT-201M
Фото
Диапазон измеряемых толщин	10 - 2100 мкм	50 - 5000 мкм	5 - 2100 мкм	20 - 5000 мкм
Основная погрешность	5%	5%	3%	3%
Питание	1 батарея типа "Крона"	1 батарея типа "Крона"	1 батарея типа "Крона"	1 батарея типа "Крона"
Время непрерывной работы от одной батареи:	25 часов	25 часов	75 часов	75 часов
Диапазон рабочих температур	от 0 до +40оС	от 0 до +40оС	от 0 до +40оС	от 0 до +40оС
Относительная влажность	до 80 % при 25оС	до 80 % при 25оС	до 80 % при 25оС	до 80 % при 25оС
Габаритные размеры (без преобразователя)	120x60x25 мм	120x60x25 мм	156x83x30 мм	156x83x30 мм
Длина кабеля	Не менее 800 мм	Не менее 800 мм	Не менее 900 мм	Не менее 900 мм
Масса толщиномера МТ-201	250г	250г	300г	300г
Средняя наработка на отказ	не менее 33300ч.	не менее 33300ч.	не менее 33300ч.	не менее 33300ч.
Установленный срок службы	2 года.	2 года.	2 года.	2 года.
Полный средний срок службы	10 лет.	10 лет.	10 лет.	10 лет.
Условия обеспечивающие получение корректных результатов
Расстояние от края преобразователя до края основания	Не менее 10 мм	Не менее 10 мм	Не менее 10 мм	Не менее 10 мм
Толщина основания – не менее	0,5 мм	0,5 мм	0,5 мм	0,5 мм
Максимальная шероховатость контролируемой поверхности	Rz=80 мкм	Rz=80 мкм	Rz=80 мкм	Rz=80 мкм
Минимальный радиус кривизны поверхности объекта контроля	20 мм	20 мм	20 мм	20 мм
