Магнитопорошковый дефектоскоп NOVOTEST МПД-DC

Дефектоскоп NOVOTEST МПД-DC на постоянных магнитах предназначен для намагничивания участков сварных соединений и поверхностей изделий из ферромагнитных материалов приложенным магнитным полем при обнаружении поверхностных и подповерхностных дефектов в процессе проведения неразрушающего контроля магнитопорошковым методом. Наличие в конструкции прибора постоянных магнитов и гибкого магнитопровода позволяет проводить оперативный магнитопорошковый контроль объектов сложной формы, в труднодоступных местах и в случае, когда электрическое питание контролирующего оборудования запрещено по нормативным документам или невозможно.

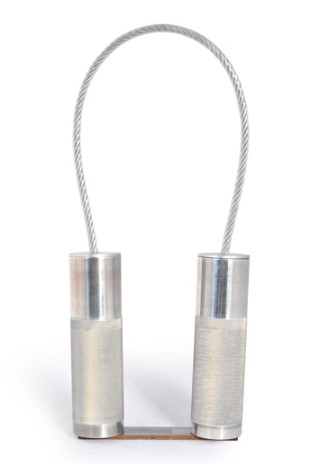

Магнитопорошковый дефектоскоп МПД-DC состоит из двух разнополюсных постоянных магнитов, находящихся в цилиндрических корпусах и соединенных между собой гибким магнитопроводом.Такой магнитопровод позволяет проводить контроль в труднодоступных местах и использовать прибор для контроля угловых сварных соединений. Прибор обеспечивает полюсное намагничивание участков изделий. При контроле полюса такого устройства располагаются поочередно в одной плоскости к поверхности изделия или в двух взаимоперпендикулярных плоскостях, создавая намагничивающее поле в соответствующем направлении. Намагничивающее устройство может эксплуатироваться в цеховых, лабораторных и полевых условиях.

С помощью NOVOTEST МПД-DC осуществляется магнитопорошковый контроль в конструкциях из ферромагнитных материалов с целью выявления поверхностных и подповерхностных нарушений сплошности материала: трещин, флокен, волосовин, непроваров сварных соединений, различных надрывов и многого другого в соответствии с ГОСТ Р 56512-2015. Магнитопорошковый дефектоскоп МПД-DC незаменим в случаях, когда нет возможности эксплуатации электромагнитов, подача электроэнергии затруднена или ограничена по правилам техники безопасности. Например, при осуществлении высотных работ, в полевых условиях, при контроле качества внутренней поверхности котлов и емкостей с температурой окружающей среды от -30 °С до +50 °С и относительной влажностью до 95% при 35°С.

Отличительные особенности магнитопорошкового дефектоскопа МПД-DC:

• возможность проводить оперативный контроль изделий сложной формы и в труднодоступных местах;
• простота применения;
• не требуется подача электричества;
• гибкий магнитопровод;
• возможность изготовления устройств с нестандартной длинной магнитопровода;
• небольшой размер и вес изделия.

Технические характеристики:

Параметр	Характеристика*
Напряженность магнитного поля в центре воздушного зазора между полюсами	200 кА/м
Напряжённость магнитного поля, в воздухе в средней области между рабочими торцами магнита, не менее	65 кА/м
Магнитная индукция на поверхности магнитов	- 450 мТл – максимальная - 150 мТл – минимальная
Стандартное межполюсное расстояние	350 мм
Условия эксплуатации: - температура - относительная влажность	от -30 °С до +50 °С до 95 % при температуре 35 °С
Габаритные размеры, не более	Ø31 х 600
Вес, не более	0,6 кг
