Дефектоскоп МД-7

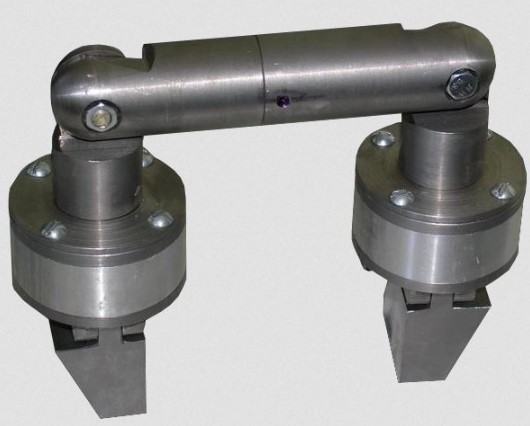

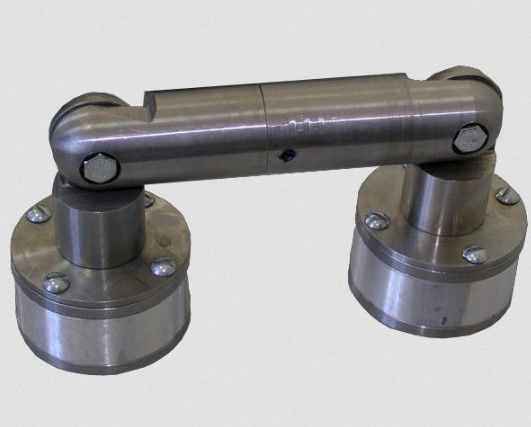

Дефектоскоп МД-7 на постоянных магнитах предназначен для намагничивания отдельных участков деталей и изделий из ферромагнитных материалов при контроле магнитопорошковым методом способом приложенного поля по ГОСТ Р 56512-2015 «Контроль неразрушающий. Магнитопорошковый метод». Магнитный дефектоскоп МД-7К выпускается в двух модификациях: МД-7 – со сменными полюсными наконечниками и МД-7К – без сменных полюсных наконечников.

В комплект намагничивающего устройства МД-7 входят приспособления для нанесения суспензии и осмотра, размещенные в чемодане-контейнере. Также в комплект входит образец МПД с искусственными дефектами и дефектограммой (принцип основан на сравнении индикаторного рисунка (осаждения порошка) на образце с рисунком на дефектограмме).

Отличительные особенности дефектоскопа магнитного МД-7К:

• возможность контроля изделий сложной формы;
• наличие жесткого (шарнирного) и гибкого магнитопроводов;
• возможность смены полюсных наконечников (для модификации МД-7);
• простота в эксплуатации.

Технические характеристики:

Параметр	Характеристика*
Напряженность магнитного поля в центре между полюсами	не менее 400 А/см
Расстояние между полюсами	не менее 60 мм
Электрическое питание	отсутствует
Диапазон рабочих температур	от – 10 до + 50 °С
Габаритные размеры: – МД-7 – МД-7К	не более 180x60x105 мм не более 180x60x90 мм
Масса	не более 3 кг
