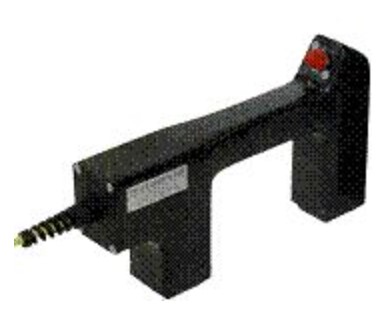

Ручной электромагнит Helling UM 8 / HANSA-42

Серией Hansa компания Helling представляет новое поколение ручных ярмовых электромагнитов, которые отличаются целым рядом преимуществ, таких как малый вес, высокая мощность и удобство использования. Важной эргономической особенностью магнитов серии Hansa является узкая рукоять, значительно облегчающая работу с прибором.

Серия Hansa состоит из электромагнитов UM 8, UM 9, UM 10 и UM 15. Электромагниты UM 8, UM 9 и UM 10 отличаются габаритными размерами (межполюсным расстоянием и длиной плеча), весом и подъемной силой. В качестве опции поставляются двухзвенные регулируемые полюса, нижние звенья которых могут поворачиваться внутрь или наружу на 45°. Этим можно либо уменьшить, либо увеличить межполюсное расстояние приблизительно на 60 мм. Благодаря углу наклона контактной поверхности полюсов 45° достигается оптимальное соответствие геометрии проверяемой детали. Электромагнит UM15 в стандартном исполнении оснащен трехзвенными гибкими полюсами. За счет этого межполюсное расстояние может устанавливаться в пределах от 95 до 250 мм.

Все электромагниты серии Hansa удовлетворяют требованиям общепринятых российских и зарубежных стандартов, которые предписывают в качестве подтверждения соответствия показатели подъемной силы мин. 44 N (4,5 кг) или тангенциальной напряженности поля мин. 20 А/см (EN ISO 9934-3).

Электромагниты серии HANSA имеют литой ударопрочный пластиковый корпус и соответствуют классу защиты IP65; поставляются для работы от сети переменного тока 230 В или с электропитанием 42В от дополнительного трансформатора. Магнитные дефектоскопы данной серии могут использоваться при максимальном времени включения 150 секунд и максимальной относительной продолжительности включения 50%, за исключением UM8 (60 сек/30% ОПВ). Электромагниты оснащены съемным кабелем во избежание его перегибов и изломов в месте соединения.

Технические характеристики:

Магнит / характеристика	UM 8 / HANSA-230	UM 8 / HANSA-42	UM 9 / HANSA-230	UM 9 / HANSA-42	UM 10 / HANSA-230	UM 10 / HANSA-42	UM 15 / HANSA-230	UM 15 / HANSA-42
Фото
Межполюсное расстояние, мм	170	170	170	170	135	135	95-245	95-245
Поперечное сечение полюса, мм	25x25	25x25	25x25	25x25	25x25	25x25	25x25	25x25
Размеры, мм	265x163x51	265x163x50	250x135x49	250x135x49	210x110x51	210x110x51	255x173x45	255x173x45
Тангенциальная напряженность поля, A/см	30	30	30	32	29	30	23	20
Сила отрыва, Н	130	130	130	130	90	90	45	45
Напряжение, В	230	42	230	42	230	42	230	42
Рабочий ток, A	2	9	2	8,5	0,8	4,4	3	9
Продолжительность включения, %	30	30	50	50	50	50	50	50
Масса, кг	3,3	3,3	2,9	2,9	2,2	2,2	3,2	3,2
Кабель, м	3	3	3	3	3	3	3	3
Класс защиты IP	IP 65	IP 65	IP 65	IP 65	IP 65	IP 65	IP 65	IP 65
Необходимое вспомогательное оборудование:	-	трансформатор 230/42 В	-	-	-	трансформатор 230/42 В	-	трансформатор 230/42 В
