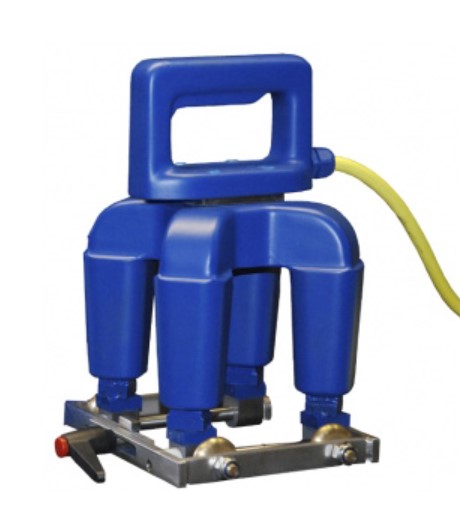

Крестовый электромагнит KMU 8/42 mini

Крестовой магнит KMU 8/42 представляет собой два расположенных крест-накрест ярмовых электромагнита с переменным током и межполюсным расстоянием 170 мм. Магниты получают питание от переменных токов одинаковой силы с фазовым сдвигом 90°, создавая электромагнитное поле, вектор которого образует равную во всех направлениях напряженность. Такой метод намагничивания позволяет обнаруживать поверхностные дефекты, залегающие в любом направлении. На практике это означает: обнаружение продольных, поперечных и косых трещин за одну технологическую операцию.

Крестовой магнит KMU 8/42 особенно удобен для проверки сварных швов большой протяженности, например, при контроле труб, котлов и контейнеров. Применению в названных отраслях способствует также большая относительная продолжительность включения - до 60%. При непосредственном контакте полюсов с проверяемой поверхностью крестовой магнит обеспечивает тангенциальную напряженность поля 32 А/см и подъемную силу более 300 Н (30,6кг). С воздушным зазором 5 мм тангенциальная напряженность поля составляет 22 А/см.

На проверяемую деталь, магнитное поле прикладывается через небольшой воздушный зазор. Для этого полюсы электромагнита снабжены регулируемыми колесами, которые обеспечивают постоянный зазор между полюсами и поверхностью контролируемой детали, при этом позволяя магниту легко передвигаться вдоль проверяемого участка.

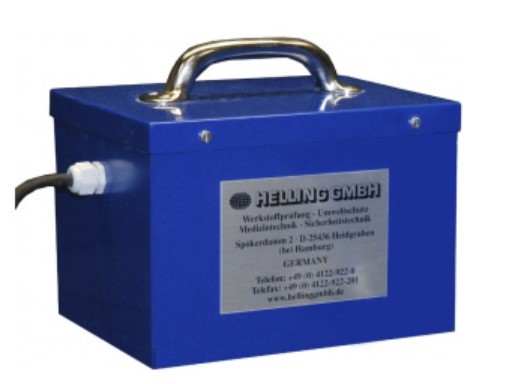

Магнит Helling KMU 8/42 имеет ударопрочный пластиковый корпус. Электропитание 3 х 42 В от трансформатора переменного тока соответствует классу защиты IP 54. Магнит соединен с трансформатором гибким кабелем длиной 5 м. Для работы трансформатора требуется первичное напряжение 3x400 В переменного тока.

Крестовой электромагнит KMU 8/42 mini от компании Helling представляет собой компактную версию магнита KMU 8/42 с межполюсным расстоянием 140 мм и тангенциальной напряженностью поля 27 А/см. Технические характеристики, заявленные производителем крестовых магнитов KMU 8/42 и KMU 8/42 mini, приведены в таблице:

Технические характеристики:

Характеристики	Значения
	KMU 8/42	KMU 8/42 mini
Межполюсное расстояние, мм	170 х 170	140 х 140
Поперечное сечение полюса, мм	25 x 25	25 x 25
Размеры, мм	230 х 240 х 330	210 х 220 х 330
Тангенциальная напряженность поля, A/см	32	27
Сила отрыва, Н	>300	>250
Рабочий ток, A	2 х 13	2 х 8,5
Продолжительность включения, %	60	60
Масса, кг	10,8	9,8
Кабель, м	5	5
