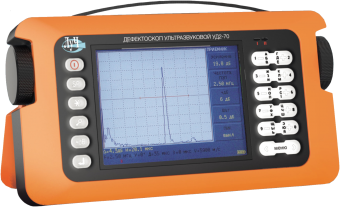

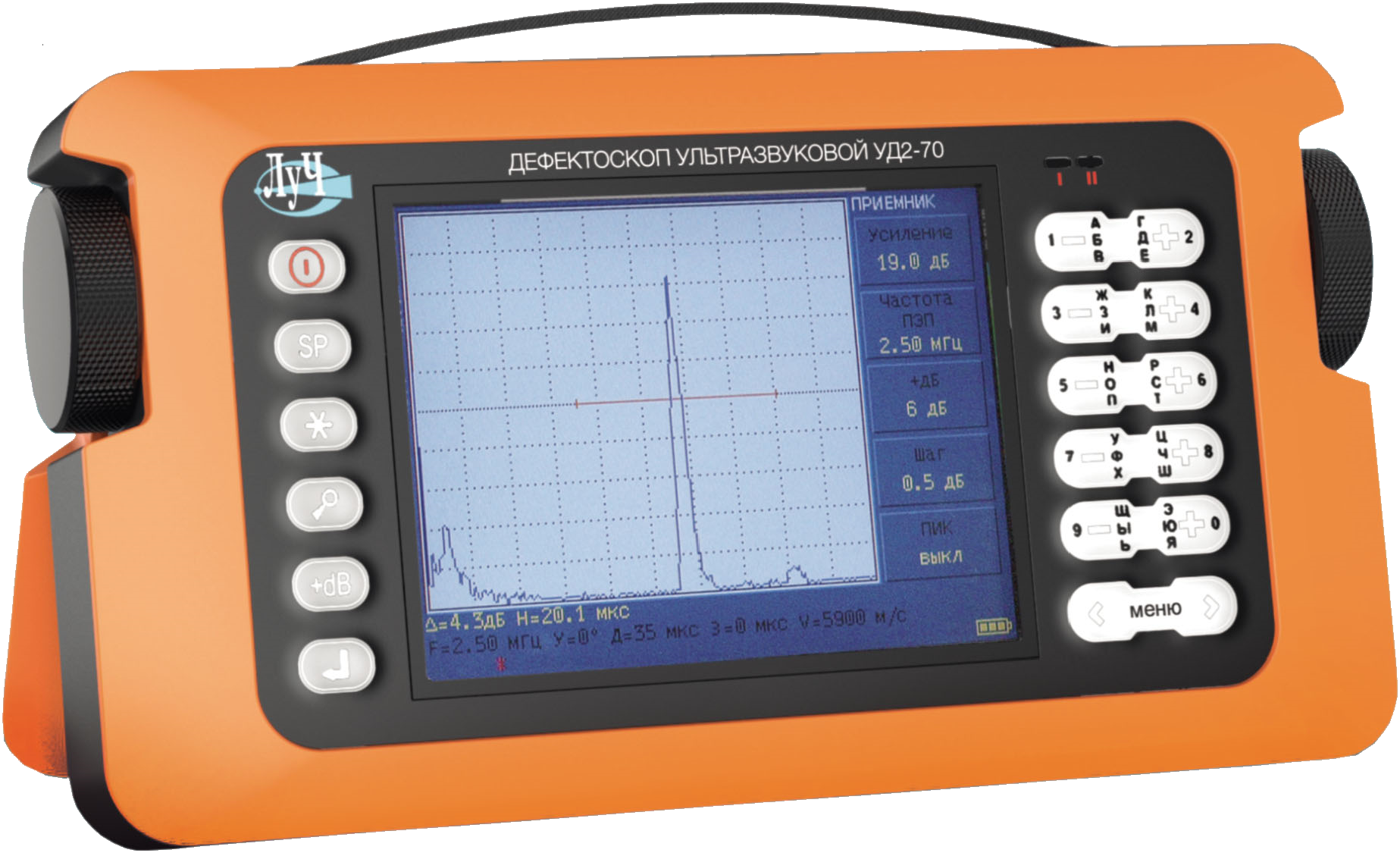

Ультразвуковой дефектоскоп УД2-70

Ультразвуковой дефектоскоп УД2-70 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов. Также имеются специальные меню, которые применяются для выявления дефектов в деталях и узлах локомотивов и МВПС и в деталях элементов колесных пар вагонов, в которых записаны типовые настройки прибора.

Особенности ультразвукового дефектоскопа:

• малые габариты;
• построение АРД диаграмм;
• два независимых строба АСД;
• автоматическая регулировка усиления;
• иммерсионный режим работы;
• возможность синхронизации с внешними устройствами;
• возможность обновления программного обеспечения Потребителем;
• B-Скан;
• большой цветной дисплей с высокой контрастностью и разрешающей способностью;
• встроенные часы и календарь;
• индивидуальный прочный пластиковый корпус для тяжелых условий эксплуатации;
• возможность подключения внешних USB устройств (клавиатура, мышь, внешние накопители информации);
• встроенные типовые настройки для деталей подвижного состава ОАО "РЖД" и метрополитена;
• специальная комплектация для ОАО "РЖД" и метрополитена.

Основные технические характеристики на ультразвуковой дефектоскоп УД2-70

Рабочие частоты	0,4; 1,25; 1,8; 2,5; 5,0; 10,0 МГц
Диапазон контроля по стали	от 1 до 7500 мм
Диапазон рабочих частот приёмного такта	от 0,2 до 12 МГц
Диапазон устанавливаемых скоростей УЗ колебаний	от 100 до 15000 м/с
Частота повторения зондирующих импульсов	30; 60; 120; 250; 500; 1000; 2000 Гц
Диапазон регулировки усиления	от 0 100 дБ с дискретностью 0,5; 1,0 дБ
Отсечка	Линейная, компенсированная, от 0 до 100% высоты экрана
Развёртка	тип А, В
Диапазон задержки развёртки	от -30 до 7500 мм
Погрешность измерения глубины залегания дефектов	±(0,1 + 0,02Н) мм
Дискретность измерения расстояний	0,1 мм
Погрешность измерения отношений амплитуд сигналов	±(0,1 + 0,03 N) дБ
Диапазон регулировки ВРЧ	от 0 до 80 дБ
Память - настроек - изображения развёртки типа А - значений глубиномера	400 400 4000
Интерфейс связи с компьютером	USB
Размер рабочей части экрана	111,4 х 83,5 мм
Диапазон рабочих температур	-10...+50 °С
Электрическое питание:    - аккумуляторное    - сеть переменного тока	12 В; 220 В 50 Гц
Время непрерывной работы	не менее 14 ч
Степень защиты корпуса	IP 64
Габаритные размеры (без ручки для переноса)	не более 245х77х145 мм
Масса электронного блока	не более 2,2 кг
