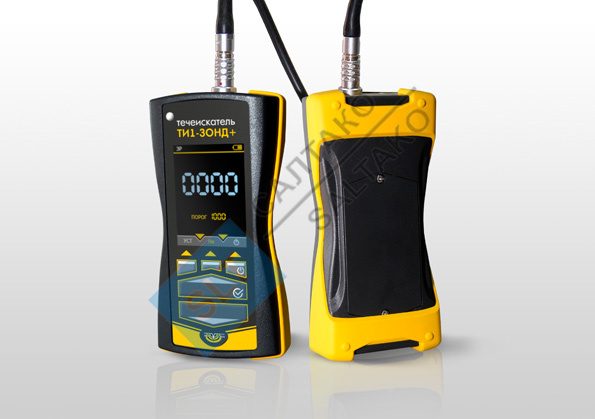

Портативный течеискательный комплекс ТИ1-ЗОНД+ предназначен для поиска, локализации и количественной оценки утечек гелия, водорода, вакуума, пропан-бутана, метана, фреонов, ацетилена, углеводородов и т.д.  Течеискатель обеспечивает входной и эксплуатационный контроль герметичности (гелиевый контроль) ответственных объектов:

• Контроль герметичности вакуумных и пневматических систем
• Поиск течей в затворах, насосах
• Тестирование систем автомобилей: тормозная, топливная, АБС, кондиционирования
• Локализация течей в крупногабаритных объектах
• Проверка качества сварных швов, герметичности вакуумных соединений

Течеискатель «ТИ1 - ЗОНД+» и метотоды контроля (звукорезонансный и акустический) одобрены техническим комитетом Росстандарта "НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ/ТЕЧЕИСКАНИЕ" ТК371/ПК6

Сравнительно с течеискателями, основанными на принципе изменения теплопроводности контролируемой среды, ТИ-1 Зонд+ обладает существенно меньшим временем отклика, что позволяет осуществлять контроль с большей скоростью. Благодаря дифференциальной схеме щупа, который состоит из измерительного и опорного каналов, ТИ-1 Зонд может работать в загазованном помещении, сигнализируя о наличии течи только в непосредственной близости от нее. Кроме того, дифференциальная схема позволяет отстраиваться от таких мешающих факторов, как масляные пятна, повышенная влажность общая загазованность помещения и т.п.
ТИ-1 Зонд обладает чувствительностью порядка 10Е-6 (л*Па/с), что позволяет применять его для поиска таких малых утечек, которые не могут быть выявлены обмыливанием.

Назначение преобразователей:

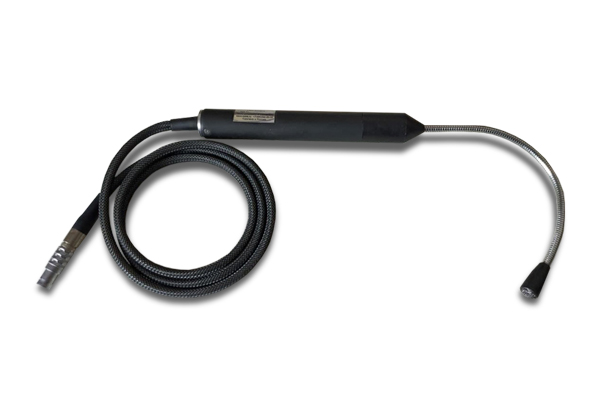

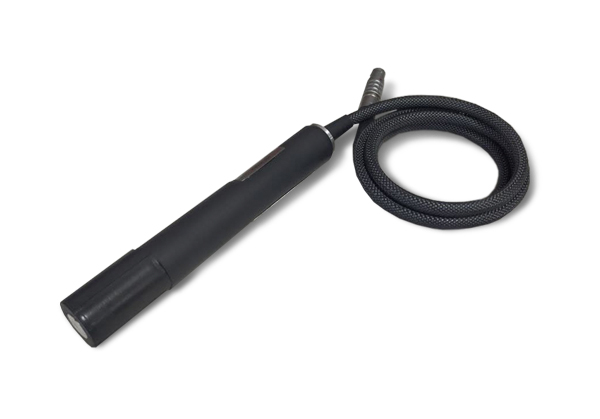

Гелиевый щуп (звукорезонансный метод) - поиск утечек газов со скоростью звука отличной от скорости звука воздуха (гелий, водород и т.д.).

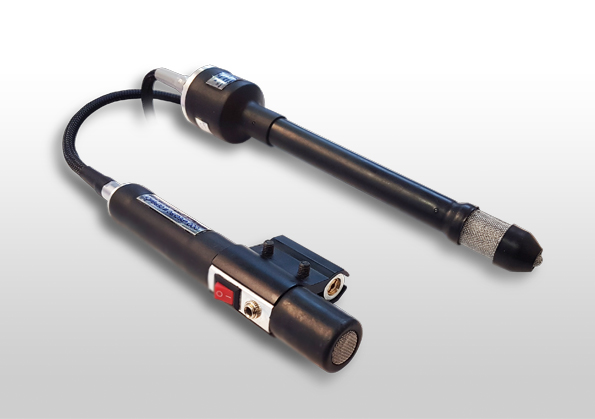

Ультразвуковой щуп (акустический метод) - поиск утечек по принципу регистрации звуковых колебаний излучаемых потоком газа вытекающего из объекта контроля.

Особенности ТИ1-ЗОНД:

• современная элементная база и высокопроизводительное цифровое ядро
• взрывозащищенное исполнение (опционально)
• большой ЖК индикатор 320 х 240 точек

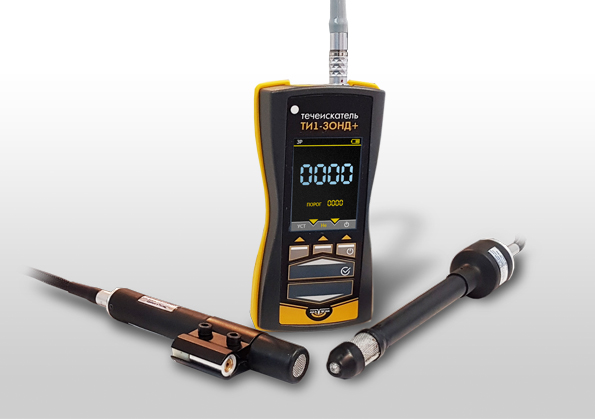

• два типа используемых щупов: гелиевый и ультразвуковой
• минимальный уровень выявляемой течи 0,05 г/год
• установка порога срабатывания после калибровки по контрольной течи
• лазерный целеуказатель места контроля (для ультразвукового щупа)
• поиск утечек на большом расстоянии (до 40 м) при использовании ультразвукового щупа
• сверхчувствительный поиск малых утечек при использовании гелиевого щупа
• высокая скорость контроля по сравнению с  зарубежными аналогами.
• автоматическая отстройка от мешающих факторов  влажность воздуха, загазованность помещения.
• прорезиненный влагостойкий корпус из ABS пластика, класс защиты IP54

Технические характеристики:

 Портативный течеискатель «ТИ1-ЗОНД» с гелиевым преобразователем для локального поиска малых  утечек гелия, элегаза, фреонов и т.д.  в непосредственной близости от утечки (до 30 мм)

Чувствительность течеискателя	≤1·10-6  м 3 · Па/с,  устойчивая работа в условиях загазованности, слабая зависимость от влажности
Время выхода на режим течеискателя	≤1 минуты
Масса течеискателя	0.3 кг (≤1 кг в упаковке)
Габариты электронного блока	160 х 88 х 35
Пробный газ	Гелий
Количество дополнительных пробных газов	Любые газы, отличающиеся по скорости звука от воздуха
Постоянная времени течеискателя	≤1 с
Длина зондовой части щупа	1 м
Проверка нижнего порога чувствительности	Калиброванная контрольная течь диффузионного типа «КТ-1» (СДОС 07-2012)
Световая, звуковая и цифровая индикация утечек	+
Время непрерывной работы от аккумуляторов	Не менее 5 часов

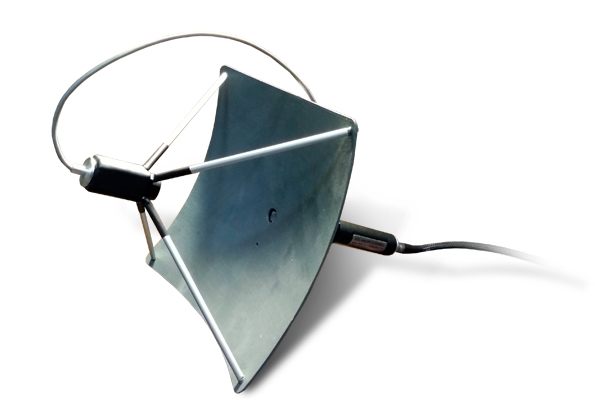

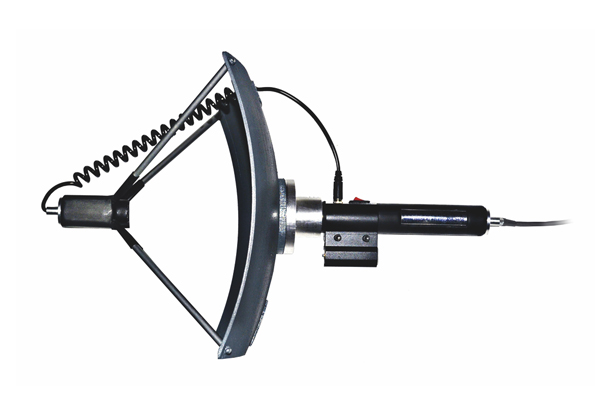

 Портативный течеискатель «ТИ1-ЗОНД+» с акустическим ультразвуковым щупом, параболическим усилителем предназначен для контроля герметичности систем работающих под давлением и вакуумных систем в процессе изготовления и эксплуатации. Поиск утечек в газовых сетях и наземных участках газопроводов на удаленном расстоянии.

Частотный диапазон, кГц	37 – 44
Пробный газ	Воздух, азот, гелий, вакуум и т.д.
Дистанция обнаружения утечки газа, м	до 40 м
Масса щупа, кг ·без параболического усилителя ·с параболическим усилителем	0,1 0,25
Габариты щупа, мм ·без параболического усилителя ·с параболическим усилителем	152х49х22 230х400х90
Проверка нижнего порога чувствительности	Калиброванная контрольная течь «КТ-2 АКУСТИКА» - контрольный образец (СДОС 09-2014)
Длина зондовой части щупа, м ·без параболического усилителя ·с параболическим усилителем	1 1
Наличие лазерного целеуказателя течи	Да
Диапазон рабочих температур	- 10... 50 С
