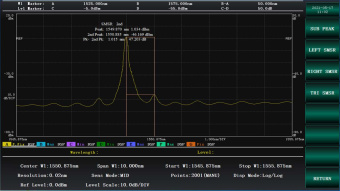

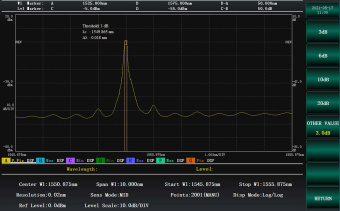

Анализатор спектра оптический Ceyear 6362D

Ceyear 6362D - это высокоскоростной оптический анализатор спектра, имеющий высокое разрешение и динамический диапазон до 76 дБ. Спектральный диапазон анализатора Ceyear 6362D составляет от 600 до 1700 нм, а чувствительность -90 дБм. Анализатор оптимально подходит для тестирования систем DWDM и оптических усилителей, активных и пассивных оптических устройств, таких как LED, FP-LD, DFB-LD, оптических трансиверов, оптических волокон, волоконно-оптических решеток и других устройств.

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Ceyear 6362D - это высокоскоростной оптический анализатор спектра, имеющий высокое разрешение и динамический диапазон до 76 дБ. Спектральный диапазон анализатора Ceyear 6362D составляет от 600 до 1700 нм, а чувствительность -90 дБм. Анализатор оптимально подходит для тестирования систем DWDM и оптических усилителей, активных и пассивных оптических устройств, таких как LED, FP-LD, DFB-LD, оптических трансиверов, оптических волокон, волоконно-оптических решеток и других устройств.

Диапазон измеряемых длин волн 600 ... 1700 нм
Разрешение по длине волны 20 пм
Динамический диапазон до 76 дБ
Чувствительность -90 дБм
Встроенный калибровочный источник
Функции анализа спектра
Сенсорный экран 12,1 дюйма

Технические характеристики

Анализатор спектра оптический		Ceyear 6362D
Применяемое волокно		SM (9/125), GI (50/125, 62,5/125), с большим диаметром сердцевины (до 200 мкм)
Диапазон измерения длины волны		600...1700 нм
Диапазон развертки по длине волны		0,2...1100 нм (полный диапазон), 0 нм
Точность измерения длины волны		± 0,02 нм (1520...1620 нм) ± 0,04 нм (1450...1520 нм) ± 0,1 нм (весь диапазон)
Линейность измерения длины волны		± 0,01 нм (1520...1580 нм)
Воспроизводимость измерения длины волны		± 0,005 нм
Число точек в спектрограмме		101...50001, AUTO
Установка разрешения		0,02, 0,05, 0,1, 0,2, 0,5, 1,0, 2,0 нм
Точность установки разрешения?		± 5% (1450...1620 нм, при разрешении ≥0,1 нм, коррекция разрешения ON, номер интервала AUTO)
Минимальный интервал разрешения		0,001 нм
Чувствительность по уровню входной мощности излучения		-90 дБм (1300...1620 нм) -85 дБм (1000...1300 нм) -60 дБм (600...1000 нм, чувствительность - HIGH3)
Уровень чувствительности		NORMAL, MID, HIGH1, HIGH2 и HIGH3
Режим большого динамического диапазона?		SWITCH (Чувствительность: MID, HIGH1-3)
Погрешность измерения мощности излучения		± 0,4 дБ (1310/1550 нм, при мощности -20 дБм, чувствительность: МID)
Линейность шкалы измерения мощности		± 0,05 дБ (при входной мощности от -50 до +10 дБм)
Изменение чувствительности от длины волны		± 0,1 дБ (от 1520 до 1580 нм), ± 0,2 дБ (от 1450 до 1520 нм, от 1580 до 1620 нм)
Максимальная входная мощность		+20 дБм (на один канал, весь диапазон)
Максимальная безопасная входная мощность		+25 дБм (полная входная мощность)
Чувствительность к поляризации излучения		± 0,05 дБ (1550 нм); ± 0,08 дБ (1310 нм)
Время развертки по длинам волн?		NORM_AUTO: 0.2 с, NORMAL: 1 с, МID: 2 с, HIGH1: 5 с, HIGH2: 20 с, HIGH3: 75 с
Динамический диапазон	Разрешение 0,02 нм	60 дБ (пик±0,2 нм) 46 дБ (пик ±0,1 нм)
	Разрешение 0,05 нм	73 дБ (пик±1,0 нм) 63 дБ (пик±0,4 нм) 52 дБ (пик±0,2 нм)
	Разрешение 0,1 нм	60 дБ (пик±0,4 нм) 46 дБ (пик±0,2 нм)
Уровень обратного отражения от входного разъема		типичный -35 дБ (с разъемом APC)
Хранение результатов		128 ГБ
Анализ данных		определение ширины спектральных полос; тестирование оптических устройств - лазерные диоды, оптические лазеры, оптические усилители, оптические трансиверы; тестирование пассивных оптических устройств: фильтры / FBG / AWG / WSS / ROADM / оптические волокна; тестирование оборудования DWDM, CWDM; спектральный анализ EDFA усилителей; спектральный анализ оптических фильтров, спектральный анализ DFB-LD анализ источников излучения; спектральный анализ FP-LD источников излучения, спектральный анализ LED источников излучения; анализ мощности излучения.
Оптические разъемы		оптический вход оптический выход встроенного источника излучения
Встроенный калибровочный источник		стандартный DFB C-band источник
Внешние устройства		GP-IB; RS-232C; Etheгnet; USB; VGA.
Дисплей		12,1 дюйма сенсорный
Размеры		426х221х450 мм
Вес		19,0 кг
Электропитание		100 - 240 В, 50/60 Гц
Условия эксплуатации и хранения		идеальная температура для измерений: от +18 до +28 °С рабочая температура: от 0 до +40 °С влажность не более 80%

Анализатор спектра оптический Ceyear 6362D
