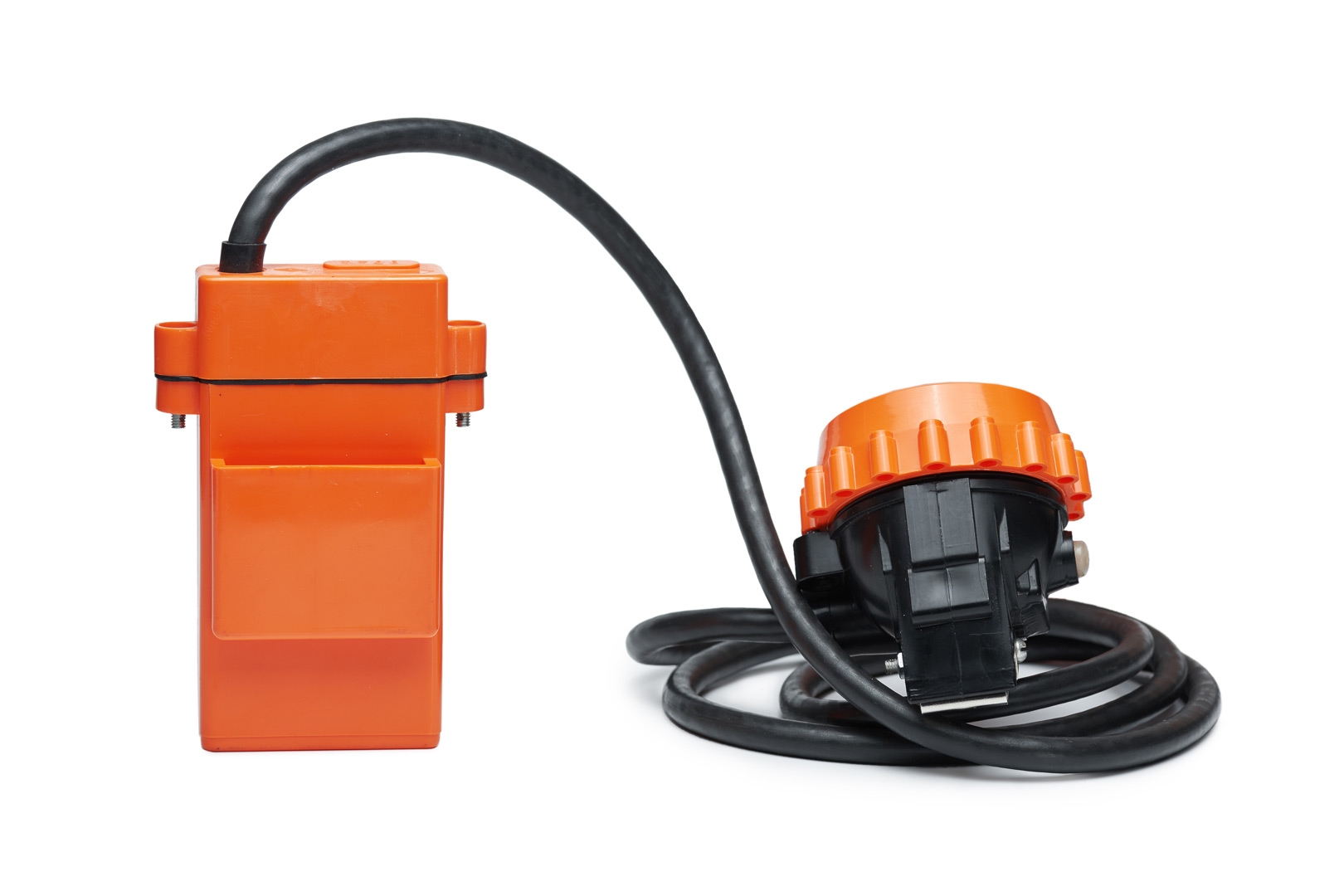

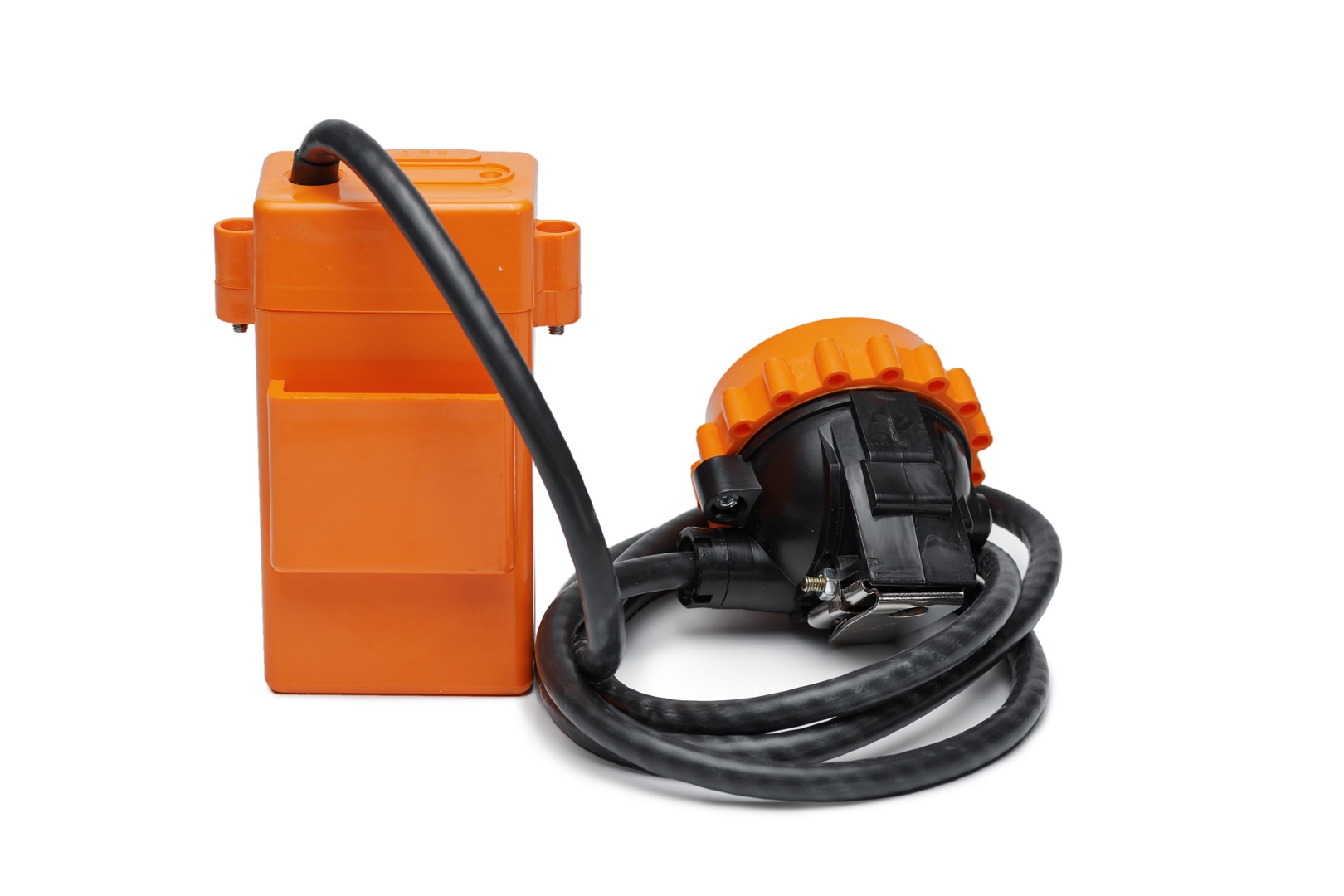

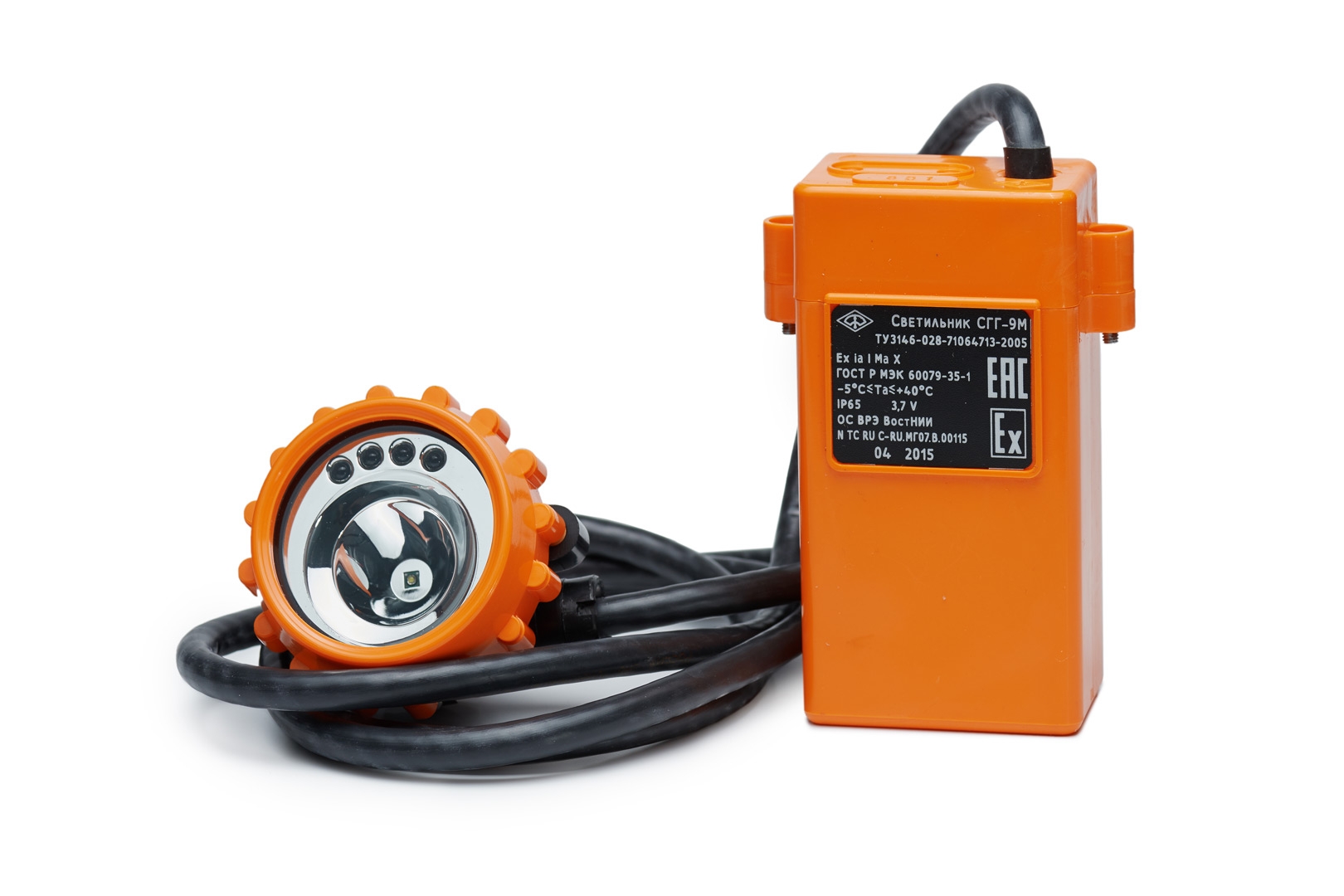

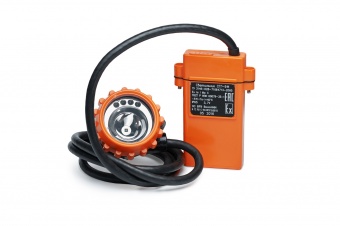

Светильник головной «СГГ-9М» аккумуляторный

Светильник СГГ-9М индивидуального освещения рабочего места в подземных выработках угольных шахт, в том числе опасных по газу и/или пыли.

Применение:

1. Шахты, опасные по газу и/или пыли.
2. Рудники и горнорудные предприятия, в том числе опасные по газу и/или пыли.

Стабилизация светового потока в течение всего цикла работы.
После 10 ч работы, если напряжение аккумуляторной батареи уменьшится до 3,5 В, светильник переключается на резервный источник света, и работает в аварийном режиме не менее 1 ч.

Для выполнения функции позиционирования и аварийного поиска в фонари встраивается электронный блок радиомаяка.

В соответствии с требованиями  «Правил безопасности в угольных шахтах», сертифицированы, в том числе — модификации со встроенными устройствами, позволяющие обеспечить функционирование в составе систем аварийного оповещения, табельного учета и позиционирования СУБР, «Радиус»,  СНиОП, «Талнах»,  «Becker».

Для звукового оповещения горнорабочего об аварийной ситуации в шахте в процессе работы,  в составе систем аварийного оповещения СУБР-1СВМ (СУБР-1П и др.), Радиус-1 (Радиус-2) или СНиОП  на фаре светильников СГГ-9Г размещён звукоизлучатель.  По заявке потребителя оповещение горнорабочего об аварийной ситуации в шахте в процессе работы,  в составе систем аварийного оповещения может осуществляться световыми сигналами.

Светильники обеспечивают:

• не менее 12 часов работы в режиме рабочего источника света с автоматическим переключением на аварийный по мере разряда батареи;
• автоматическое отключение аварийного источника света при дальнейшем разряде батареи, обеспечив не менее 0,5 часа работы светильника в этом режиме;
• работу встроенного в светильник радиомаяка системы поиска в течение не менее 36 часов после 10 часов функционирования рабочего источника света.

Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Гарантийный срок хранения – 6 месяцев со дня изготовления.

Обозначение	Маркировка по ГОСТ Р МЭК 60079-35-1-2011	Тип устройства радиооповещения		Обозначение эксплуатационного документа	Наименование системы радиооповещения
		наименование	маркировка взрывозащиты
СГГ-9М СУБР-02	Ех iа I Ma Х	Радиоблок	Ex ia I Ma U	ТИС 5.0.1.00.000 РЭ	Комплекс аварийного оповещения   СУБР-1П
СГГ-9М Радиус	Ех iа I Ma Х	Приёмное устройство	Ex ia I Ma U	ИЦР 2.003.008 РЭ	Система аварийного оповещения «Радиус-1», «Радиус-2»
СГГ-9М Талнах	Ех iа I Ma Х	Модуль абонентского учета МАУ-П-10	Ex ia I Ma U (в составе системы)	МКРФ.464514.001 РЭ	Комплекс оборудования подземной радиосвязи «ТАЛНАХ»
СГГ-9М Beсker	Ех iа I Ma Х	Индивидуальный приемопередатчик ТСТ1-130	Ex ia I Ma U	Техническое описание	Система предупреждения персонала BeсkerLoс»
СГГ-9М Талнах 2	Ех iа I Ma Х	учета МАУ-П-14	Ex ia I Ma U	МКРФ.468213.047 РЭ	Комплекс оборудования подземной радиосвязи «ТАЛНАХ»
СГГ-9МD	Ех iа I Ma Х	-	-	Описание системы	«Davis Derby»
СГГ-9М СУБР-01	Ех I Mb X	Радиоблок СУБР-01СМ	РВ ЕхibIХ	ПРС 4.00.00.000 РЭ	Комплекс аварийного оповещения   СУБР-1СВМ




По заказу потребителя могут быть поставлены:

• зарядные станции СТАРТ-02 и СТАРТ-02.1 на 72 и 36 мест подключения соответственно
• зарядные панели ЗП-2 на 9 мест для переоборудования зарядных столов типа «Заряд-2»

Пример  записи  светильника  со  светодиодным  источником света, укомплектованного  радиоблоком   СУБР-02СМ  при  его  заказе  и  в документации  другой продукции, в которой он может быть применён:
«Светильник СГГ-9Г СУБР-02СМ,  ТУ 3146-028-71064713-2005»

Характеристики светильника аккумуляторного «СГГ-9М»

Уровень взрывозащиты СГГ-9М, СГГ-9МD, СГГ-9М Талнах,  СГГ-9М Талнах 2, СГГ-9М СУБР-02, СГГ-9М Радиус	Ех iа I Ma Х
Уровень взрывозащиты СГГ-9М СУБР-01	ЕхIMbХ
Степень защиты от внешних воздействий	IP65
Освещенность в основном режиме	не менее 3500 лк
Продолжительность непрерывной работы	не менее 12 ч
Тип и емкость используемой батареи: СГГ-9М СГГ-9М с дополнительным устройством	Li-Pol, 6 А·ч Li-Pol, 8 А·ч
Срок службы	3 года
Ресурс работы LED-излучателя	30000 ч
Габаритные размеры: фары блока питания СГГ-9М блока питания СГГ-9М с доп. устройством	84 х 82 х 75 мм 84 х 35,5 х 123,5 мм 87 х 58 х 125 мм
Масса, не более: СГГ-9М СГГ-9М с дополнительным устройством	500 г 650 г
Условия эксплуатации: температура окружающей среды атмосферное давление относительная влажность окружающего воздуха	от минус 5 до 40 °С 87,8/119,7 кПа (660/900 мм рт. ст.) до 100 % (при температуре 35 °С)
