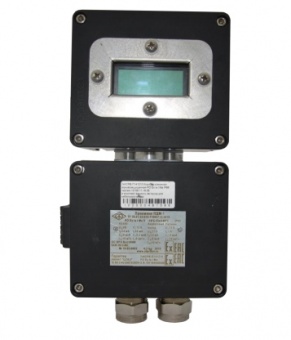

Комплекс «МГМ-1Р»

Контроль местных скоплений метана в районе действия очистных и проходческих комбайнов и других горных машин и механизмов

Применение:
Шахты, опасные по газу и/или пыли, всех категорий и сверхкатегорийные

Предназначен:

• для выдачи предупредительной сигнализации (при достижении 1,5 % об. д. метана в атмосфере горной выработки) и отключения электропитания горной машины (при достижении 2,0 % об. д. метана в атмосфере горной выработки);
• для передачи данных о содержании метана в атмосфере горной выработки в систему АГК.

Метанометр обеспечивает:

• измерение объемной доли метана в контролируемой атмосфере;
• звуковую и световую сигнализацию о превышении порога срабатывания;
• отключение энергии электропитания горной машины или компрессорной установки при превышении предельнодопустимого значения;
• защиту от несанкционированного изменения регулировок;
• "черный ящик" емкостью более 45 часов;
• настройку и считывание информации из памяти МГМ-1Р при помощи устройства считывания информации УСИ-1 на ПК;
• передачу информации о концентрации метана в систему АГК по радиоканалу через ретранслятор РДМ-1 и приёмник ПДМ-1 данных метанометра.

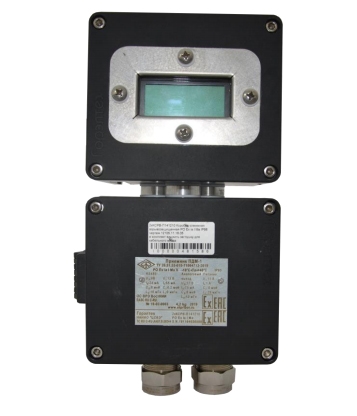

Передающая часть: КЗМ-1.2 с переносным блоком	Ретранслятор данных метанометра (РДМ-1)	Приемник данных метанометра (ПДМ-1)

Передающая часть

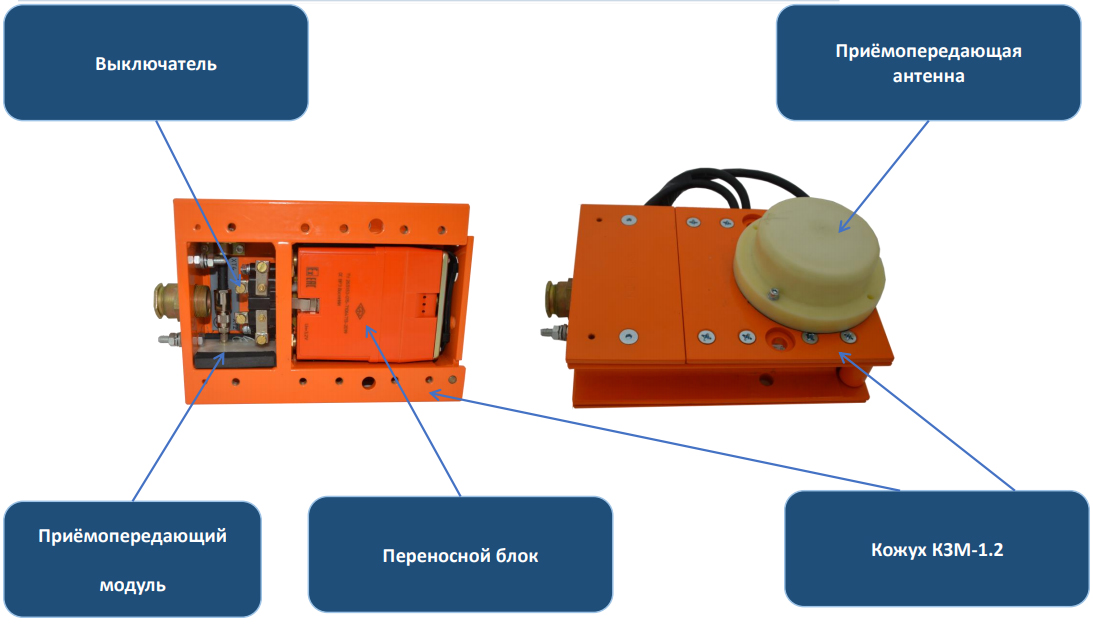

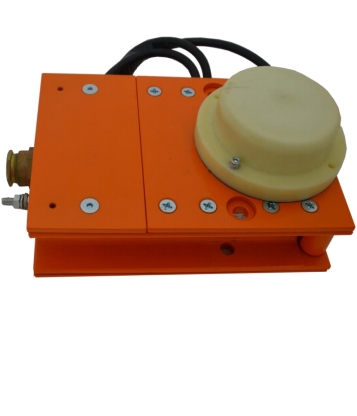

Кожух КЗМ-1.2	Выключатель	Приёмо-передающий Модуль LoRa с антенной
Обеспечивает защиту переносного блока, выключателя и приёмопередающего модуля от внешних воздействий.	Обеспечивает управление внешней сигнализацией и отключение питания горной машины.	Обеспечивает передачу информации о содержании метана в атмосфере горной выработки по радиоканалу с переносного блока на РДМ-1.
Переносной блок
Обеспечивает измерение содержания метана в атмосфере горной выработки, управление выключателем, передачу информации на приёмо-передающий модуль, а также питание выключателя и приёмопередающего модуля.

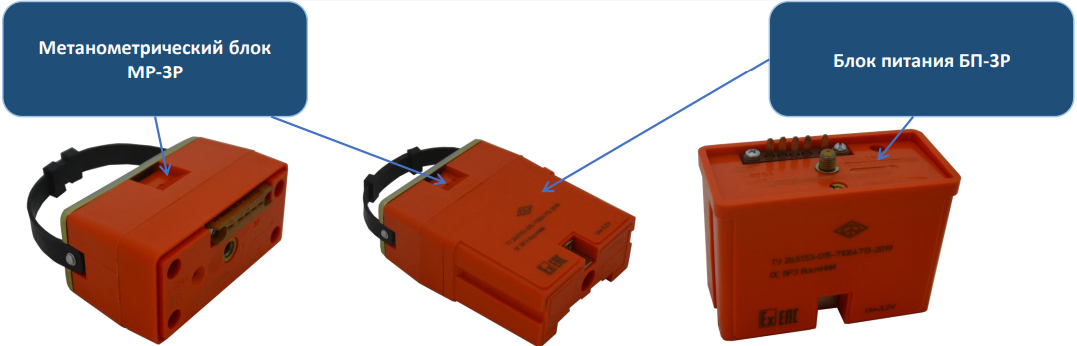

Метанометрический блок МР-3Р	Блок питания БП-3Р
Обеспечивает измерение содержания метана в атмосфере горной выработки, управление выключателем, передачу информации на приёмопередающий модуль.	Обеспечивает питание метанометрического блока МР-3Р, выключателя и приёмопередающего модуля.

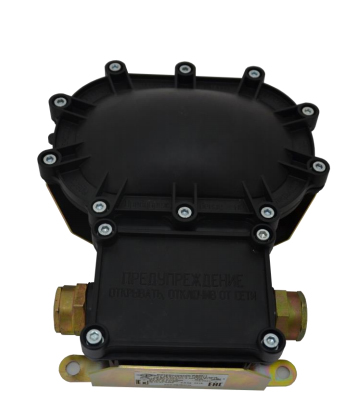

Ретранслятор данных метанометра РДМ-1
Аппаратный отсек
Содержит блок искрозащиты, преобразователь напряжения ~127 В =5 В, резервный аккумулятор, приёмопередающий модуль, антенну. Обеспечивает приём информации о содержании метана в атмосфере горной выработки от одной, двух или трёх передающих частей, установленных на горной машине и передачу данных на ПДМ-1. При отключении электропитания продолжает автономно работать до десяти часов. Отсек подключения. Обеспечивает подключение питания ~127 В от сети питания шахных светильников.
