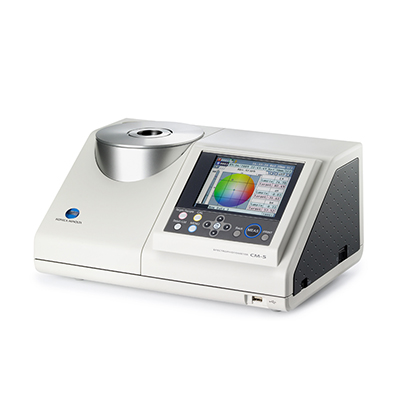

Спектрофотометр CM-5

Настольный спектрофотометр CM-5 представляет собой простой в использовании прибор для измерения цвета, оснащенный клавиатурой и цветным ЖК-экраном, что устраняет необходимость в компьютере. Этот продукт имеет возможность автоматической калибровки при каждом запуске, измерения образцов различных размеров и форм, а также включает внутреннюю калибровку для стандартных химических и фармацевтических показателей.

Обзор продукта

Спектрофотометр CM-5, автономный прибор для измерения цвета с верхним портом, представляет собой настольный спектрофотометр с большим ЖК-экраном и встроенным программным обеспечением, которое устраняет необходимость в отдельном компьютере. На экран выводятся цветные графики, а также графические и числовые данные. Мастер операций, входящий в комплект поставки, помогает пользователю пройти весь процесс измерения. Выберите «Автоматическая калибровка», чтобы выполнять калибровку при каждом включении устройства. Устройство может не только измерять как коэффициент пропускания, так и коэффициент отражения, но пользователь также может назначать допуски «ПРОШЕЛ/НЕ ПРОШЕЛ» для каждого измерения.

С помощью CM-5 и его принадлежностей можно без проблем измерять образцы во многих формах, таких как гранулы, твердые вещества, желатины, порошки и пасты, включая непрозрачные, прозрачные и полупрозрачные жидкости. Спектрофотометр CM-5 позволяет проводить измерения для химической и фармацевтической промышленности в соответствии с несколькими стандартными индексами: Гарднера, Хазена/АРНА, йодного цветового числа, Фармакопеи США и Европейской фармакопеи. CM-5 может сохранять и позже вызывать настройки для ситуаций с несколькими пользователями, используя карты памяти USB, или сохранять данные на картах памяти USB для последующего компьютерного анализа. Если пользователю требуется более сложный анализ данных, спектрофотометр СМ-5 можно подключить к ПК с программным обеспечением для работы с цветом.

Функции

• Простое измерение 1-2-3  – 1. Включите питание, 2. Поместите образец, 3. Нажмите MEAS
• Большой цветной ЖК-дисплей  — легко читаемый, отображает данные в графическом и численном виде, а также показывает оценки «ПРОШЕЛ/НЕ ПРОШЕЛ» и цветные графики.
• Мастер управления операциями на экране  — пользователи, выполняющие настройки прибора, получают указания от Мастера операций.
• Удобство для нескольких пользователей  — с помощью USB-накопителя пользователи могут сохранять настройки каждого пользователя, а затем считывать эти настройки обратно в прибор для следующего использования. USB также можно использовать для сохранения данных о целях и измерениях.
• Автоматическая калибровка  — установите устройство на автоматическую калибровку, и каждый раз, когда устройство включается, калибровка может выполняться автоматически.
• 8 языков — могут отображаться на английском, немецком, японском, итальянском, французском, португальском, испанском и упрощенном китайском
• Дизайн с верхним портом  — позиционирование образца упрощается благодаря дизайну с верхним портом
• Три области измерения  — адаптируйтесь к разным размерам образцов с доступными целевыми масками, включая 30 мм, 8 мм, 3 мм.
• Измеряет различные образцы  — дополнительная чашка Петри позволяет измерять пеллеты, гранулы, порошки, кусковые образцы, пасты и непрозрачные жидкости. Просто поместите твердые частицы сверху. Для небольших образцов подходит целевая маска 3 мм, а для крошечных уникальных образцов доступны специальные мини-чашки Петри.
• Большая камера пропускания  — большая камера пропускания без боковых сторон открывается при открытии блока, поэтому можно вставлять и измерять даже большие листы образцов толщиной до 60 мм.
• Измерения жидкостей с использованием ячеек  — можно измерять жидкости с дополнительными ячейками длиной 2 мм, 10 мм и 20 мм для измерения различной плотности.
• Внутренняя калибровка для стандартных химических/фармацевтических индексов  — Гарднер, Хазен/APHA, йодное цветовое число, Фармакопея США и Европейская фармакопея могут быть откалиброваны внутри
• Измерение спектральной абсорбции  — новые графические и числовые дисплеи абсорбции могут использоваться в различных отраслях промышленности.

Характеристики Спектрофотометр CM-5

Модель	СМ-5
Система освещения / наблюдения	Отражение: di:8°, de:8° (рассеянное освещение: просмотр под углом 8°) SCI (отражающий компонент включен)/SCE (зеркальный компонент исключен) переключаемый Соответствует CIE № 15, ISO 7724/1, ASTM E 1164, DIN 5033 Teil 7 и JIS Z 8722 (условие c) Коэффициент пропускания: di:0°, de:0° (рассеянное освещение: угол обзора 0°)
Интеграция размера сферы	Φ152 мм
Детектор	Двойные 40-элементные матрицы кремниевых фотодиодов
Устройство спектрального разделения	Планарная дифракционная решетка
Диапазон длин волн	от 360 до 740 нм
Шаг длины волны	10 нм
Половина пропускной способности	прибл. 10 нм
Диапазон измерений	от 0 до 175 % (отражение или пропускание); Разрешение вывода/отображения: 0,01%
Источник света	Импульсная ксеноновая лампа
Время измерения	прибл. 1 с (для отображения/вывода данных); Минимальный интервал измерения: прибл. 3 с
Зона измерения/освещения	Отражение: Изменяется путем изменения маски и настроек. LAV: Φ30 мм/Φ36 мм; MAV (дополнительно): Φ8 мм/Φ11 мм; SAV (дополнительно): Φ3 мм/Φ6 мм Коэффициент пропускания: Φ26 мм
Повторяемость	Спектральная отражательная способность: стандартное отклонение в пределах 0,1% (от 400 до 740 нм) Значение цветности: стандартное отклонение в пределах ΔE*ab 0,04 * При измерении белой калибровочной пластины 30 раз с 10-секундными интервалами после калибровки белого цвета
Межинструментальное соглашение	В пределах ΔE*ab 0,15 (типичное значение) (LAV/SCI) (на основе 12 цветных плиток BCRA Series II по сравнению со значениями, измеренными с эталоном в стандартных условиях Konica Minolta)
Камера пропускания	Без сторон (неограниченная длина выборки); Глубина (максимальная толщина образца): 60 мм Держатели образцов (дополнительно) для удерживания листовых образцов или контейнеров с жидкими образцами могут быть установлены/удалены
Отображать	5,7-дюймовый цветной ЖК-дисплей TFT
Языки отображения	английский, японский, немецкий, французский, итальянский, испанский, китайский (упрощенный), португальский
Диапазон рабочей температуры/влажности	от 13 до 33°C, относительная влажность 80% или менее без конденсации
Калибровка белого/100%	Автоматическая калибровка белого цвета (отражательная способность)/100% (пропускание) с использованием внутренней белой калибровочной пластины (неприменимо к 100%-й калибровке при использовании ячеек для измерения коэффициента пропускания жидкостей).
Интерфейсы	USB 1.1 (подключение к ПК; USB-накопитель); Стандарт RS-232C (подключение к последовательному принтеру)
Наблюдатель	Стандартный наблюдатель 2° или стандартный наблюдатель 10°
Осветитель	A, C, D50, D65, F2, F6, F7, F8, F10, F11, F12, ID50, ID65 (возможна одновременная оценка с двумя источниками света)
Отображаемые данные	Спектральные значения/график (отражательная способность, пропускание, поглощение), колориметрические значения/график, значения цветового различия/график, оценка соответствия/несоответствия, псевдоцвет, оценка цвета
Цветовое пространство	L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell и цветовые различия в этих местах (кроме Munsell)
Индекс	Отражение: МИ; WI (ASTM E 313-73, ASTM E 313-96); YI (ASTM E 313-73, ASTM E 313-96, ASTM D 1925); Яркость ISO; Б (АСТМ Е 313-73) Коэффициент пропускания: Гарднер; йодное цветовое число; Хазен/APHA; Европейская фармакопея; Фармакопея США
Индекс пользователя	Пользовательский индекс
Цветоразностное уравнение	ΔE*ab (CIE 1976), ΔE*94 (CIE 1994), ΔE00 (CIE 2000), ΔE (Hunter), CMC (l:c)
Пройдено/не пройдено	Допуски могут быть установлены для колориметрических значений (кроме Munsell), значений цветового различия или значений индекса отражения.
Сохраняемые данные	Данные измерений: 4000 измерений; Целевые данные о цвете: 1000 измерений
USB-накопитель*	Хранение данных измерений и данных целевого цвета. Хранение/чтение настроек условий измерения * Защищенные USB-накопители использовать нельзя.
Сила	От 100 до 240 В переменного тока, 50/60 Гц (с использованием специального адаптера переменного тока)
Размер	Сдвижная крышка закрыта: 385 (Ш) × 192 (В) × 261 (Г) мм Сдвижная крышка открыта: 475 (Ш) × 192 (В) × 261 (Г) мм
Масса	прибл. 5,8 кг
Диапазон рабочей температуры/влажности	от 13 до 33°C, относительная влажность 80 % или менее (при 35°C) без конденсации
Диапазон температуры/влажности хранения	от 0 до 40°C, относительная влажность 80 % или менее (при 35°C) без конденсации
