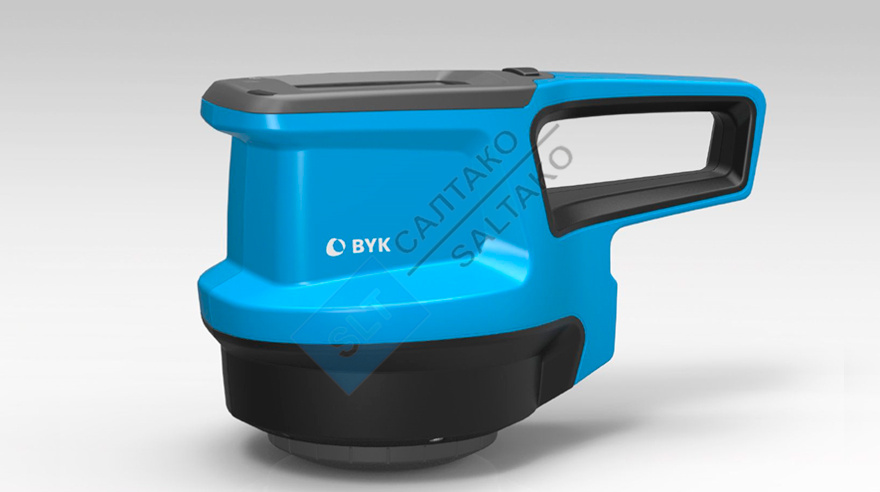

Спектрофотометр BYK-Gardner 7300 spectro2profiler

Спектрофотометр BYK-Gardner 7300 spectro2profiler

Наше визуальное восприятие качества зависит от цвета, блеска и структуры поверхности. При визуальной оценке мы учитываем все 3 параметра, и на их основе делаем общий вывод. До сегодняшнего дня зернистость, или структуру поверхности, можно было оценить только визуально или при помощи сложных специализированных микроскопов. Ситуация изменилась с появлением нового spectro2profiler. Подобно человеку, зрительно оценивающему что-либо, новый прибор spectro2profiler, представляющий собой надёжный портативный измерительный инструмент, определяет все 3 параметра одновременно.

	Образцы с одинаковым цветом и блеском, но различные по структуре выглядят по-разному. С новым spectro2profiler вы сможете объективно измерить эту разницу.

Полный анализ внешнего вида структурированной поверхности

Измеряет цвет,
каким вы его видите

spectro2profiler использует круговое освещение с геометрией 45° и углом наблюдения 0°. Проверенная инновационная технология светодиодного освещения от BYK гарантирует всегда отличные результаты. Кратковременная, долговременная и температурная стабильность не имеют равных в отрасли.

Большая измеряемая область [пятно диаметром 25 мм] и однородное освещение обеспечивают повторяемые и репрезентативные результаты измерений. Всё вместе гарантирует высочайшую точность и межприборную согласованность и позволяет вам использовать цифровые стандарты - ключ к глобальному управлению цветом.

Измеряет структуру и блеск,
как вы их воспринимаете

Дизайн не знает границ. Внешний вид и восприятие продукта определяются цветом, блеском и обработкой его поверхности. В зависимости от модных тенденций, области применения, формы и габаритов продукта всё это разнообразие текстур варьируется в диапазоне от очень тонких до грубых/зернистых или от геометрической формы зернистости до имитирующей натуральную кожу.

	Варьируя толщину наносимого материала вы можете менять зернистость структуры покрытия: чем тоньше слой - тем более мелкозернистая структура поверхности. Прибор spectro2profiler способен специфицировать каждый тип структуры и объективно измерять их.

Революционный анализ 3D-структуры поверхности

Прибор spectro2profiler делает множество снимков при различных направлениях освещения для оценки кривизны поверхности. На основе показателей кривизны составляется карта высот поверхности, позволяющая получить объективные сведения о размерности ячеек (мм²) и воспринимаемой амплитуде ячеек (Р-мкм) применением метода анализа линий водораздела.

От традиционного блеска - к 2D отражательной способности

Как правило, отражательная способность оценивается путём измерения блеска, представляющего собой общее количество света, отражённого зеркально и зафиксированного через апертуру определённого диаметра. Прибор spectro2profiler также позволяет измерять блеск под углом 60° в соответствии с международными стандартами и для корреляции с ранее полученными значениями. Новый spectro2profiler оснащён 2D-камерой для измерения отражательной способности структурированных поверхностей. Воспринимаемая глубина поверхности подобной коже зависит от особенностей отражения света "холмами" и "впадинами". Поэтому двухмерное измерение отражательной способности совмещается с данными трёхмерного изображения, чтобы разделить отражение «холмов» и «впадин». Новый измеряемый параметр — контраст отражательной способности — является идеальным для производственного контроля качества изделий, получаемых литьём под давлением или формуемых заливкой.

Образец слева выглядит менее "глубоким" по сравнению с образцом справа. Что объективно выражается в более низком значении контраста отражательной способности - Rc

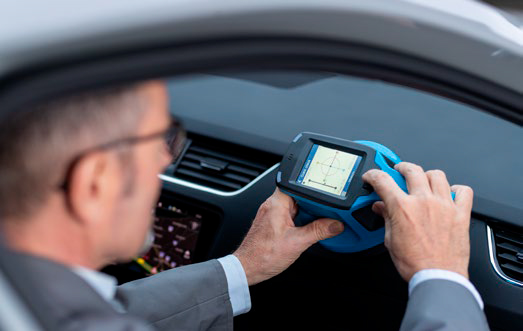

Элементы отделки автомобильного интерьера изготовлены из разных материалов с одинаковой зернистостью. Помимо контроля цвета общую гармонию внешнего вида можно достичь лишь за счёт объективного контроля как величины зерна, так и визуальной глубины структуры.

---

smart-chart

Управление эталонами/стандартами

Программное обеспечение smart-chart включает функцию управления эталонами, позволяющую задавать допуски в режиме Pass/Fail на основе данных о цвете, блеске и структуре поверхности.

Цвет, блеск и 2D/3D шкалы с допусками могут управляться в рамках одного модуля. Для цветовых допусков предлагаются ΔE CIELAB или взвешенные цветовые уравнения на основе изучения визуальных корреляций.
Для анализа различных типов структур можно выбрать один из 3 режимов измерений для покрытий с текстурой кожи, окрашенных с эффектом молотковой эмали и тонкотекстурных покрытий.

Для выбора условий оценки на экране для удобства отображаются все вносимые изменения. Таким образом, цифровые эталоны, включающие параметры цвета, блеска и 3D-данные с допусками, могут передаваться по всему миру в рамках глобальной цепочки поставок.

Анализ данных

Результаты измерения цвета, блеска и 2D/3D структур одновременно отображаются в таблице данных и на
различных графиках с выделением образцов, несоответствующих требованиям.

Для анализа цвета вы можете переключаться между условиями измерения, например, разными источниками света и цветовыми уравнениями или разными графиками данных, такими как диаграмма разброса данных по стандарту CIELAB, линейный график и спектральные кривые.
2D/3D анализ структуры поверхности благодаря цветным изображениям с визуализацией данных измерений делает их интерпретациюп ростой и удобной.

smart-chart предлагает редактируемые макеты печати, на основе которых вы можете составлять собственные отчёты. Данными можно легко обмениваться путем пересылки проектов smart-chart,
содержащих данные и изображения.

Цветной сенсорный дисплей Большой цветной сенсорный дисплей spectro2profiler диагональю 3,5 дюйма обеспечивает удобство использования. Графическое меню с таблицами данных и цветными графиками обеспечивает такое же интуитивно понятное управление, как и ваш смартфон. Вы можете касаться или пролистывать пальцем - он реагирует даже если рука в перчатке!

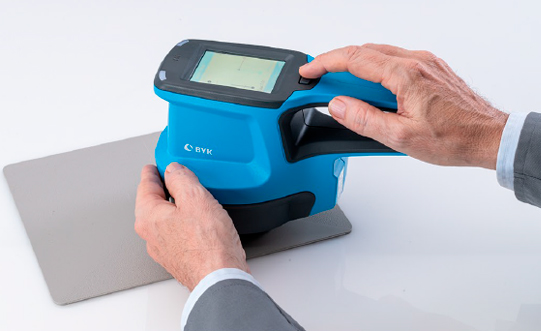

Предварительный просмотр в реальном времени и надёжное позиционирование Встроенная камера позволяет вживую выбрать область измерения. Это исключает ошибочные замеры из-за каких-либо дефектов или царапин на поверхности образца. Наклон прибора можно определить по теням на изображении. Четыре резиновых триггера внизу прибора обеспечивают его устойчивость на плоских и изогнутых образцах – высочайшая безопасность гарантирована!
Автонапоминание о калибровке Стабильную долговременную калибровку spectro2profiler можно периодически контролировать по проверочным эталонам цвета и блеска. Если значения не соответствуют спецификации - прибор автоматически выдаст запрос на проведение калибровки.
Защита для продолжительной службы Защитная крышка предохраняет оптику от загрязнений. Она легко закрепляется на измерительной апертуре и надёжно удерживается на месте при помощи магнитов.
Увеличенная ёмкость аккумуляторной батареи и быстрая зарядка Прибор spectro2profiler имеет аккумуляторный блок, заряда которого хватает на выполнение почти 1000 измерений. Варианты зарядки прибора весьма разнообразны. Вы можете использовать внешний источник питания, либо подключить прибор к вашему компьютеру через порт USB-C для быстрой подзарядки во время передачи данных.

Технические характеристики

	spectro2profiler
Номер для заказа	7300
Цвет
Геометрия	450 c:0
Измеряемая область, мм	d=25 мм
Спектральный диапазон, цвет	400…700 нм
Спектральное разрешение	10 нм
Сходимость, ΔЕ	0,01
Воспроизводимость, ΔЕ	0,1
Цветовая система	CIELab/Ch; Lab(h); XYZ; Yxy
Индексы цветовых различий	ΔE*; ΔE(h); ΔEFMC2; ΔE94; ΔECMC; ΔE99; ΔE2000
Индексы	YIE313, YI D1925, WI E313, W ICIE, WI Berger, коэффициент непрозрачности [Opacity], метамерический индекс [Metamerism], шкала серого [Greyscale]
Стандартные источники света	A; C; D50; D55; D65; D75; F2; F6; F7; F8; F10; F11; UL30
Стандартный наблюдатель	20 и 100
Блеск
Диапазон измерения блеска	0…100 GU (единиц блеска)
Сходимость	±0,1 GU в диапазоне 0-10 GU, ±0,2 GU в диапазоне 10-100 GU (единиц блеска)
Воспроизводимость	±0,2 GU в диапазоне 0-10 GU, ±1,0 GU в диапазоне 10-100 GU (единиц блеска)
Измеряемая область	25 x 15 мм
3D структура [Cs, Ca]
Измеряемая область	15 х 15 мм
Диапазон измерения	Cs: 0 – 255 мм2 Ca: 2 мкм – 2 мм [визуально ощущаемое]
Пространственное разрешение	60 мкм
Высотное разрешение	1-2 мкм
Сходимость	2 % (10 показаний на структурированном эталоне)
Воспроизводимость	5 % (на структурированном эталоне)
2D отражательная способность [R]
Измеряемая область	15 х 15 мм
Диапазон измерения	0 - 500 000 [техническая производительность гарантируется в диапазоне 0 – 2500]
Пространственное разрешение	60 мкм
Сходимость	0,5 % (10 показаний на структурированном эталоне)
Воспроизводимость	1 % (на структурированном эталоне)
Технические параметры
Передача данных на ПК	USB Type-C (USB 3.1)
Память прибора	3000 образцов с изображениями 10000 образцов без изображений
Питание	встроенная батарея 7,2 V, 2350 мАч, 16,92 Втч
Параметры питания прибора	Входящие параметры 5 В - 12 В пост. тока, макс. 3,0 A
Параметры питания внешнего адаптера	240 В перем. тока, 50–60 Гц, макс. 1 A Выход: 5 В пост. тока, макс. 2,1 A
Языки меню	русский, английский, немецкий, итальянский, испанский, японский, китайский
Температура эксплуатации, °С	+10…40
Температура хранения, °С	+0…60
Влажность	не выше 85% без конденсата при +35°С
Габаритные размеры (Д x Ш x В), мм	150 x 240 x 155 мм
Вес, г	1530

	2D отражательная способность		3D топография
Кожа или подобная коже поверхность	R	Усреднённый коэффициент отражения	Cn	Количество ячеек (число)
	Rh	Коэффициент отражения на холмах	Cs	Средний размер ячеек (мм²)
	Rv	Коэффициент отражения во впадинах	Ca	Средняя амплитуда ячеек (P-мкм)*
	Rc	Контраст отражательной способности	Hs	Средний размер холмов (мм²)
			F%	Коэффициент заполнения
Покрытие с шагренью типа 'молотковая эмаль'			Cn	Количество ячеек (число)
			Cs	Средний размер ячейки (мм²)
			Ca	Средняя амплитуда ячеек (P-мкм)*
			CsMin	Мин. размер ячейки (мм²)
			CsMax	Макс. размер ячейки (мм²)
			CsDev	Отклонение размеров ячейки
Тонкозернистая текстура поверхности			µPd	Микросред. пиковое расстояние (мкм)
			µA	Микросред. локальная амплитуда (Р-мкм)*
			R	Средняя отражаемость (ед. поглощения)
			µRc	Микроконтрастность отражаемости

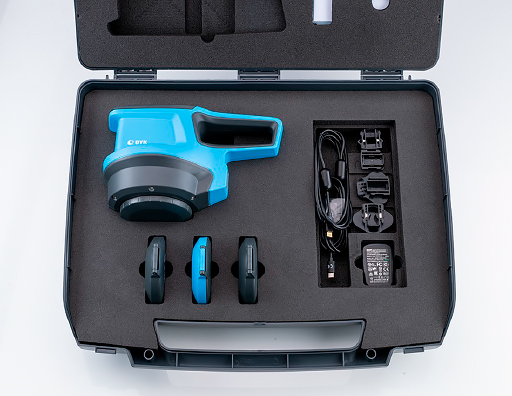

Что входит в "волшебный кейс" от BYK-Gardner?

- прибор spectro2profiler
- стандарт для калибровки "белый"
- проверочные стандарты блеска и цвета
- программное обеспечение smart-chart с двумя пользовательскими лицензиями*
- USB-кабель для обмена данными с компьютером
- USB-кабель тип C/C для быстрой зарядки прибора
- защита апертуры и ремешок на руку
- инструкция на русском/немецком/английском
- сертификат о калибровке
- кейс для хранения и переноски
- 1 день обучения персонала**
