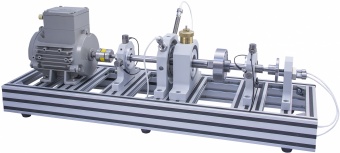

Стенд имитационный ГлобалТест AP7000

• Отработка и демонстрация методик балансировки и вибрационного контроля роторного промышленного оборудования.

• Уникальная возможность цифровой регистрации и постобработки данных измерений, а также возможность подключения внешней аппаратуры.
• Измеряемые параметры вибрации: виброускорения (12 каналов); виброперемещение (3 канала); фаза (1 канал).
•  Возможность имитации различных режимов работы промышленного оборудования:
  разгон-торможение электродвигателя по задаваемому алгоритму с вариацией скорости вращения от 60 до 3 000 об/мин;
  дисбаланс и балансировка имитаторов агрегатов в собственных опорах;
  расцентровка валов электродвигателя и имитаторов агрегатов;
  изгиб вала имитатора агрегата;
  вариация зазоров и условий трения в подшипниках скольжения;
  реализация опор вала на подшипниках качения;
  вариация жесткости механической связи «агрегаты-основание»;
  дефекты тел качения в подшипниках;
  дефекты крепления опор;
  диагностика муфт пластинчатых.

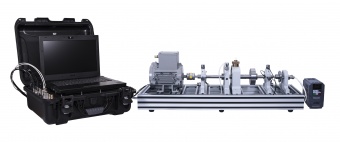

• Ноутбук с уставленным программным обеспечением цифровой регистрации и обработки сигналов;
• Модуль АЦП “Sigma USB”.

Возможности программного обеспечения:

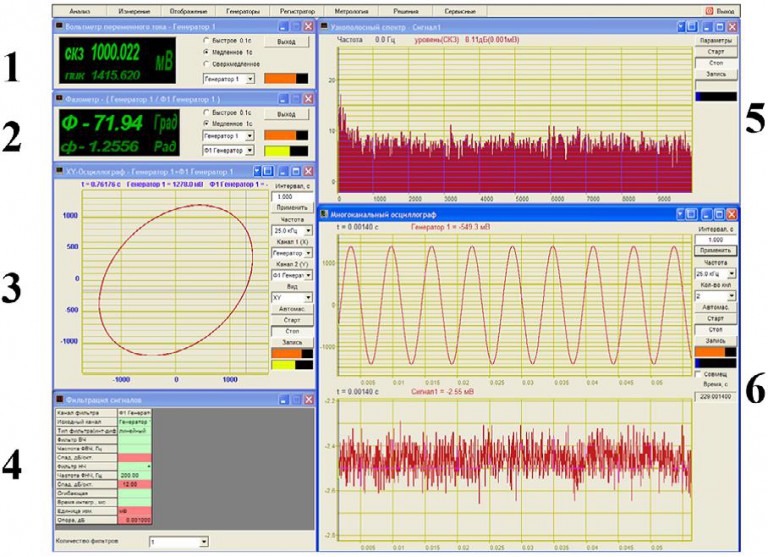

Программное обеспечение позволяет проводить измерения следующими виртуальными приборами:

• спектроанализатор-выполнение узкополосного Фурье-анализа (см.рис. окно 5);
• вольтметр переменного тока-измерение СКЗ и пикового значения напряжения сигнала;
• вольтметр постоянного тока-измерение уровня постоянного напряжения сигнала;
• селективный вольтметр-измерение СКЗ и пикового значения напряжения главной гармоники сигнала (см.рис. окно 1);
• частотомер-измерение частоты и периода сигнала;
• фазометр-измерение разности фаз двух сигналов (см.рис окно 2);
• многоканальный осциллограф-отображение временного развития сигналов (см.рис. окно 6);
• XY-осциллограф-отображение параметрической зависимости двух сигналов (см.рис. окно 3);
• фильтрация сигналов-набор ФВЧ и ФНЧ с возможностью одновременного интегрирования и дифференцирования сигналов (см.рис. окно 4);

Программное обеспечение также позволяет записывать измеренные сигналы на жесткий диск компьютера для дальнейшего их воспроизведения и обработки.
