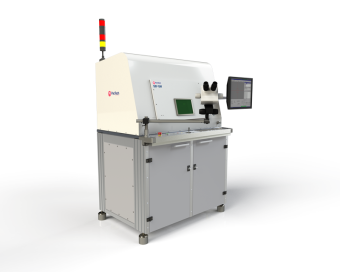

Полуавтоматическая установка монтажа шариков SB2-SM

SB2-SM это автоматическая высокоскоростная установка монтажа шариков. Данная система имеет меньший размер чем система SB2-Jet. Данная установка может работать с пластинами диаметром до 200 мм

Модель SB²-SM является полностью автоматической высокоскоростной установкой монтажа шариков припоя, которая может работать как в автоматическом, так и в полуавтоматическом режиме. В автоматическом режиме установка использует заранее заданные координаты. Установка обеспечивает скорость работы до 5 шариков в секунду для шариков с диаметром от 40 до 760 мкм.
Установка имеет пьезолинейные приводы и гранитную систему. В полной комплектации SB2-SM может быть оснащена системой технического зрения и  системой распознавания образцов, а также дополнительной ремонтной станцией.
Для данной модели недоступны функции автоматической загрузки пластин или подложек.

Отличительные особенности:

• Формирование шарика за один шаг (установка и оплавление)
• Безфлюсовый процесс
• Отсутствие необходимости в дополнительных инструментах и оборудовании
• Не требуется дополнительное оплавление шариков
• Диаметр шариков от 40 до 760 мкм
• Материалы шариков: SnPb, SnAg, SnAgCuб AuSn, InSn, SnBi
• Подложки: пластины, кристаллы, печатные платы, керамика, BGA, CSP и т.д.
• Возможность встраивания в линию
• Высокая производительность
• Высокая точность
• Автоматическое совмещение
• Возможность ремонта и восстановления шариков

Области применения:

• Жесткие диски
• Flip Chip, BGA, cLCC, CSP
• 3D корпусирование
• Восстановление и ремонт
• Оптоэлектроника/Микрооптика
• МЭМС
• Модули камер
• Формирование шариков на уровне пластины (100-300 мм)

Опции:

• 2D инспекция,
• Интегрированный датчик мощности лазера,
• Ремонтная станция,
• Автозагрузка,
• Конфигурация в ленту.

Технические характеристики:
