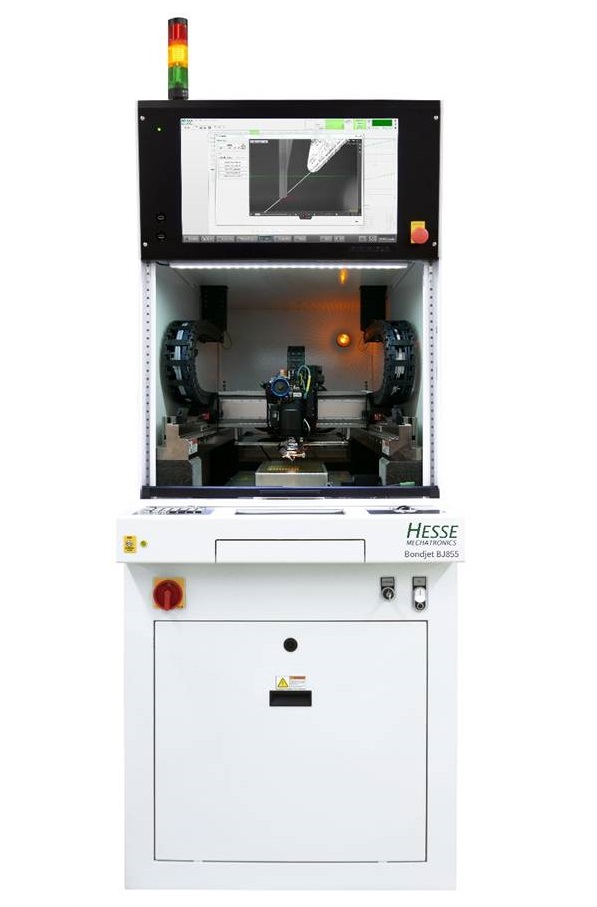

Автоматическая установка разварки кристаллов тонкой проволокой BJ855

Модель Bondjet BJ855 это инновационное решение от компании HESSE GmbH для высокоточной клиновой разварки кристаллов тонкой проволокой. Все современные тенденции воплощены в одной установке для ее применения в широком диапазоне изделий – РЧ устройства, COB, МСМ, гибридные сборки, оптоэлектроника, автомобильная электроника. Автоматические установки разварки модели BJ855, производства Hesse Mechatronics (Германия) являются следующим поколением доказавших свою надежность и качество установок модели BJ820/BJ830,которые занимают первое место среди автоматических установок разварки тонкой проволокой.

Установки данного типа чаще всего применяются для производства радиокомпонентов, COB, MCM, гибридной, оптической и автомобильной электроники. Кроме машин в стандартной конфигурации, Hesse также предлагает автоматизированные решения, которые проектируются индивидуально в соответствии с потребностями каждого заказчика.

Отличительные особенности:

• Универсальность: клин-клин, шарик-клин в одной установке с помощью быстросменных сварочных головок;
• Оптимизированное распознавание образцов;
• Программное обеспечение  отвечает требованиям индустрии  4.0 (локальная сеть, объединяющая установки разварки Hesse, удаленное управление распознаванием образцов, интеграции в информационную производственную среду предприятия);
• Вспомогательные инструменты Hesse Assist Tools: датчик нагрузки, определение наличия инструмента и катушки проволоки, калибровка инструмента без специального приспособления.

Области применения:

• Автомобильная электроника
• Автоматизация производства
• Производство медицинского оборудования
• Производство электронных компонентов
• Производство полупроводниковых изделий
• Smart card
• Производство мобильных устройств

Опции:

• E-Box: инструмент графической инспекции
• PIQC – интегрированная в процесс система контроля качества разварки
• Hesse Bonder Network (HBN): полный цикл управления линией, синхронизация данных, простая интеграция новых машин (Plug & Produce), отсутствие необходимости в сервере,
• PBS Server & Workbench 2.0: централизованное управление данными, управление производственной линией, система автоматического резервного копирования, удаленное распознавание образцов,
• TwinCAT®: интеграция управляющего программного обеспечения  для обеспечения автоматизации,
• SECS/GEM: интегрированное стандартное соединение с сервером для обеспечения автоматизации и передачи данных, управляется с рабочего места,
• MES: индивидуальный интерфейс автоматизированной системы управления производством,
• CSV Logger: сохранение всех системных данных и данных процесса, включая позиции разварки и т.д.
• Вход в систему через USB.

Технические характеристики:

Рабочая зона:
X: 305 мм; Y: 410 мм; Z: 30 мм,
P-вращение: 440°.
Piezo сварочные головки:
Рабочая головка с углом подачи проволоки 45°,
Рабочая головка с углом подачи проволоки 90° (глубокий доступ) для проволоки и ленты,
Частота: 100 кГц*; по запросу доступны другие варианты.
Проволока:
Al, Au, Ag, Cu, Pt, Ni: 12,5 мкм – 75 мкм**
Лента:
Al, Au: 35 мкм x 6 мкм -  250 мкм x 25 мкм **

Формирование различных петель:
Повторяемая геометрия петли с помощью направляющей, подходящей к материалу проволоки, постоянная длина проволоки и высота петли, индивидуальная программируемая форма петли,
Мелкий шаг: 40 мкм в линию, 25 мкм со смещением/в две линии (в зависимости от диаметра проволоки и петли).
Высокая производительность при малой занимаемой площади:
Габариты ШГВ: 740 мм x 1484 мм x 1910 мм,
Вес: ≈1100 кг.
Подключения:
Сжатый воздух (высокой степени чистоты),
Вакуум,
220В, одна фаза, 16A,
Цифровые устройства ввода-вывода,
USB порты,
SMEMA интерфейс,
Гигабит ethernet (TCP/IP),
Поддержка Profibus.
Возможность работы в ручном и полностью автоматическом  режимах:
Стандартные и адаптированные под задачи заказчикам системы,
Рабочий столик (два варианта исполнения – с нагревом и без нагрева),
Возможность встраивания в линию,
Низкая стоимость владения,
Конвейерные/транспортировочные системы,
Подъемные механизмы для магазинов,
Визуализация,
Встроенный ПЛК,
