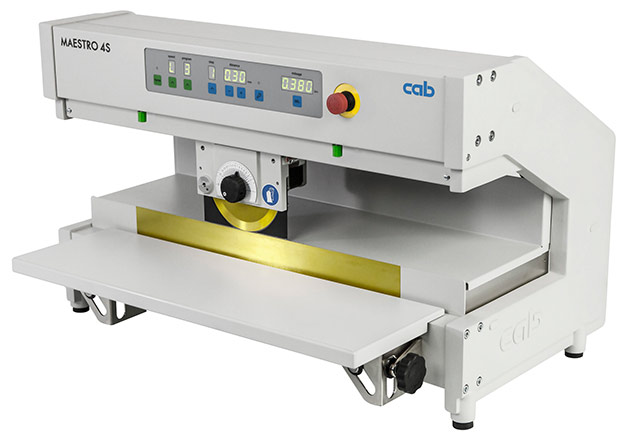

Сепаратор плат MAESTRO 4S

Сепаратор MAESTRO 4S/450 и MAESTRO 4S/600 - это моторизированные установки для разделения предварительно скрайбированных мультиплицированных печатных плат и с возможностью подключения экстрактора опилок.

Ключевые характеристики:

При однократном проходе по фрезерованной канавке (по скрайбу) растягивающие и сжимающие напряжения могут привести к повреждению чувствительных компонентов, расположенных вблизи канавки. При двойном проходе с поэтапным опусканием ножа, напряжения значительно снижаются.

Рис. График напряжений при сепарировании печатных плат (материал: FR4 1,5 мм; толщина по скрайбу около 0,6 мм)

Сепарирование алюминиевых печатных плат
Для сепарирования алюминиевых печатных плат требуется специальная настройка машины и специальный дисковый нож.  Дополнительные сведения смотрите в руководстве по эксплуатации

Высота компонентов Увеличение внешних размеров после сепарации: обычно 0,2 мм
Скрайбированная канавка может прерываться вырезами.
Для выступающих компонентов в линейном лезвии вырезается канавка (выполняется по специальному запросу).

Технические данные	4S/450	4S/600
Метод разделения	Разделение предварительно скрайбированных мультиплицированных печатных плат дисковым ножом сверху и линейным ножом снизу ПП.
Скорость разделения	300, 500 мм/сек (выбор переключением)
Материалы ПП	FR4, алюминий
Высота компонентов	По 34 мм на верхней и нижней сторонах
Длина разделения	до 450 мм	до 600 мм
Глубина опорного стола	200 мм
Программирование
Старт	Нулевая/заданная позиции
Кол-во программ	9
Число шагов сепарирования	1…5
Расстояние между ножами	0,9…0,05 мм
Кнопка с ключом	Переход в режим программирования
Дисплей пробега	до 99 км
DEL	Обнуление пробега
Кнопка питания	ВКЛ / ВЫКЛ
Ножная педаль	Запуск процесса сепарирования
Безопасное отключение	Кнопка аварийного отключения
Электропитание	~100 - 240 В, 50/60 Гц
Уровень шума	LpA < 70 дБ (A)
Температура / влажность: -Эксплуатация  -хранение -транспортировка	+ 10 - 35°C / 10 - 85 % без конденсации 0 - 60°C / 20 - 80 % без конденсации – 25 - 60°C / 20 - 80 % без конденсации
Ширина x Высота x Глубина	702 x 434 x 425 мм	852 x 434 x 425 мм
Вес	38 кг	46 кг
Соответствие	CE, FCC Класс A

Дополнительные опции:

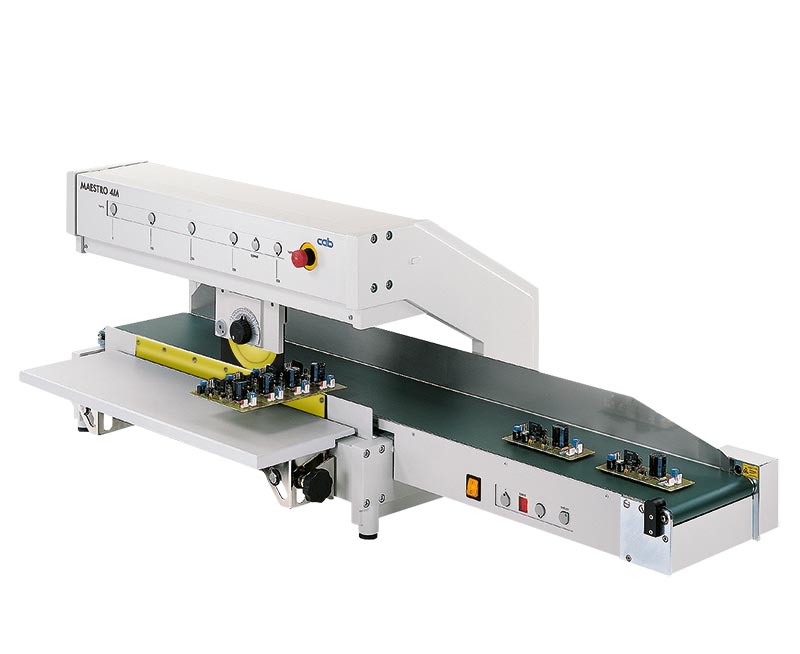

• ленточный конвейер 450мм / 600мм;
• экстрактор опилок.
