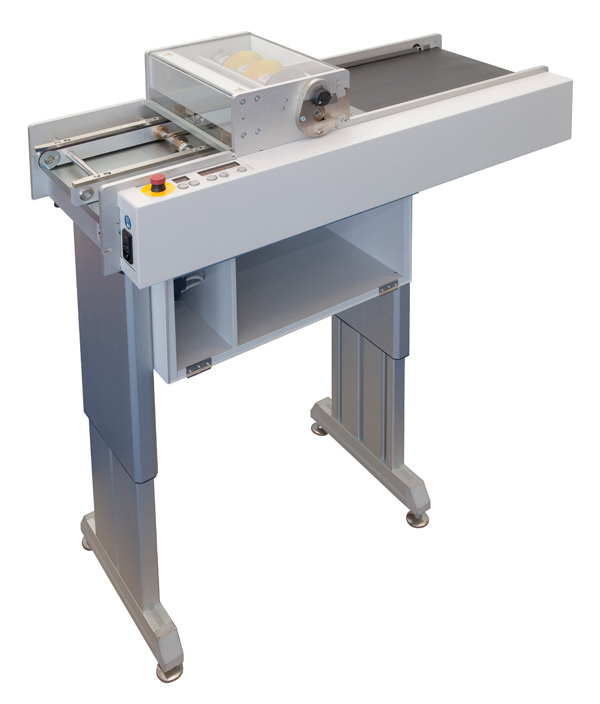

Разделитель печатных плат MAESTRO 5L

Разделитель печатных плат MAESTRO 5L
Когда необходимо разделить большое количество предварительно надрезанных печатных плат

Его можно экономично использовать, когда необходимо разделить большие объемы измельченных печатных плат.

Одновременно можно разделять до 15 печатных плат, расположенных рядом друг с другом. Максимальная ширина прохода составляет 310 мм.

Расстояния и количество круглых лезвий адаптированы к печатной плате. Прочные и точно изготовленные валы лезвий обеспечивают плавное разделение печатной платы. Закаленные и отшлифованные и покрытые титаном круглые лезвия достигают высокой производительности работы.

Печатные платы вставляются в направляющую вручную или автоматически подаются загрузчиком или внешней конвейерной лентой. После отделения печатные платы укладываются на встроенную конвейерную ленту.

Предусмотрен интерфейс SMEMA, возможна установка в сборочную линию (информацию см. в руководстве оператора). С помощью вертикально регулируемой базовой рамы MAESTRO 5L может быть адаптирован к любому применению. Возможность подключения устройства вытяжки и фильтрации находится в стадии подготовки.

Внешние размеры увеличились после разделения: обычно на 0,2 мм. Фрезерованная канавка может прерываться вырезами.

Технические данные	MAESTRO 5L
Метод разделения	Сторона компонента: Круглое лезвие Сторона пайки: Круглое лезвие
Операция	с моторным приводом
Скорость разделения	100 - 220 мм/с, устанавливается в десять шагов
Длина печатной платы световой барьер активирован световой барьер деактивирован	100 - 570 мм до 2000 мм
Ширина печатной платы	до 310 мм
Остаточная ширина обрезка	не менее 3 мм
Высота компонента	Сторона компонентов до 30 мм Сторона пайки до 10 мм
Количество круглых лезвий	до 16 на вал лезвия
Программирование
Отображать	Скорость разделения Длина разделения относительно количества печатных плат
Кнопки управления	Старт, Стоп, Реверс
Программирование кнопок	Настройка скорости разделения
Мониторинг	Определение длины разделения Накопление перед/за лопатками Конвейерная лента наконец-то остановилась
Интерфейсы	внешний старт/стоп SMEMA (круглый, 14 контактов)
Источник питания	230/115 В переменного тока, 50/60 Гц
Температура/влажность Эксплуатация На складе Транспортировка	+ 10 - 35°C / 10 - 85 % без конденсации  0 - 60°C / 20 - 80 % без конденсации – 25 - 60°C / 20 - 80 % без конденсации
Ширина x Высота x Глубина	440 x 750 - 1000 x 1100 мм
Масса	63 кг
Одобрения	CE, FCC Класс A
