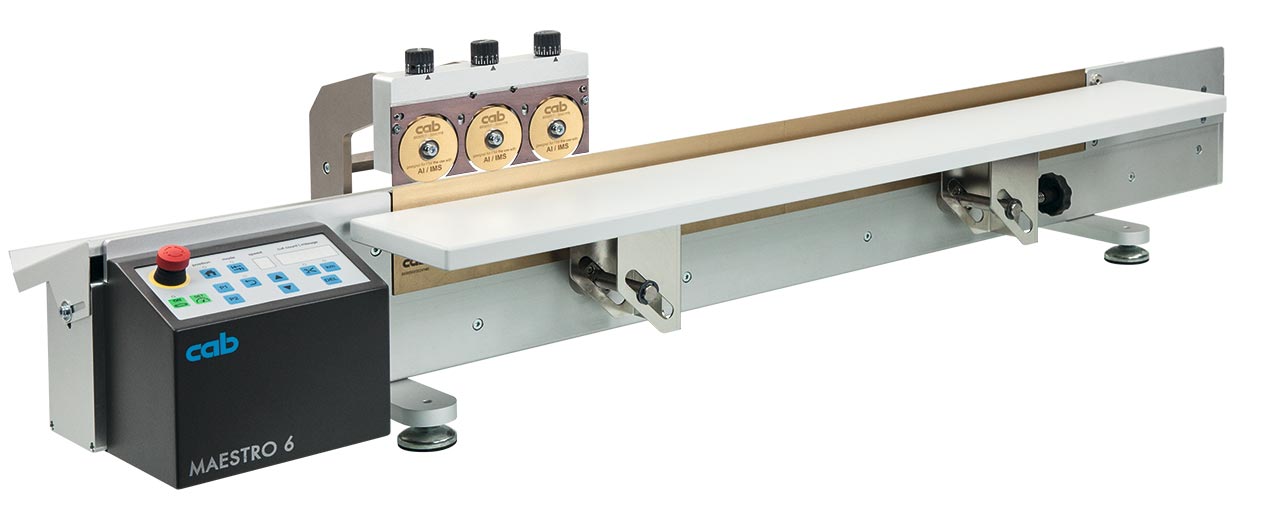

Разделитель печатных плат MAESTRO 6

Разделитель печатных плат MAESTRO 6
Разделение предварительно надрезанных печатных плат длиной до 1500 мм с минимальным напряжением

Разделение фрезерованных печатных плат длиной до 1500 мм с минимальной нагрузкой на компоненты

MAESTRO 6 — это последовательная разработка проверенных сепараторов печатных плат cab. Даже очень длинные печатные платы можно разделить быстро, экономично и без стресса.

Силовой блок каретки собран за линейным лезвием. Это существенно упрощает отделение и извлечение печатных плат.

Индикатор часового типа
Для того, чтобы разделить без напряжения и достичь длительного срока службы, круглые и линейные лезвия должны направляться по всему разделению. Настройка индикатора часового типа и регулярная проверка параллельности собраны на каретке.

МАСТЕР 6/X03

Разделение печатных плат FR4, CEM3 и алюминия длиной до 1500 мм

Простая и быстрая замена лезвий FR4/CEM3 на алюминиевые лезвия и наоборот

Высота дисковых лезвий относительно линейного лезвия устанавливается индивидуально

МАСТЕР 6/X01

Разделение печатных плат FR4 и CEM3 длиной до 900 мм; другие длины по запросу

МАЭСТРО 6/601.70

Разделение печатных плат FR4 и CEM3 длиной до 600 мм и высотой компонентов 70 мм; другие длины по запросу

Общие технические данные
Метод разделения	Сторона компонента Круглое лезвие Сторона пайки Линейное лезвие
Операция	оптимизированный путь
Скорость разделения	до 500 мм/с до 250 мм/с с алюминием
Глубина опорного стола	160 мм
Панель управления
Кнопки управления	- Главная / Позиция - Перевозка туда и обратно
Программирование кнопок	- Начальное/конечное положение каретки - Движение каретки вперед и назад с перерывом или без него - Скорость разделения - Выбор «Количества разрезов» или «Длины разделения» - Удаление выбора - Активация конвейерной ленты - Скорость ленты
Выключатель питания	ВКЛ/ВЫКЛ
Ножной переключатель	СНВ-разделение
Предохранительный выключатель	Аварийная остановка
Источник питания	100 - 240 В переменного тока, 50/60 Гц
Уровень звукового давления излучения	LpA <70 дБ (A)
Температура/влажность: Эксплуатационная : Складская : Транспортная	+5 - 40° C / 10-85 % без конденсации   0 - 60° C / 20-80 % без конденсации - 25 - 60° C / 20-80 % без конденсации
Одобрения	CE, FCC Класс A

Внешние размеры увеличились после разделения: обычно на 0,2 мм. Фрезерованная канавка может прерываться вырезами.
Выступающие компоненты требуют утопленного линейного лезвия. Свяжитесь с нами, если требуется

МАСТЕР 6/X03

Технические данные	6/603	6/903	6/1203	6/1503
Круглое лезвие	диаметр 60 мм
Скорость разделения	до 500 мм/с до 250 мм/с с алюминием
Материалы	FR4, CEM3, алюминий
Длина разделения	до 600 мм	до 900 мм	до 1200 мм	до 1500 мм
Высота компонента	Сторона компонентов до 10 мм Сторона пайки до 22 мм
Ширина	1150 мм	1450 мм	1750 мм	2050 мм
Высота х Глубина	350 х 450 мм
Масса	50 кг	55 кг	60 кг	65 кг

МАСТЕР 6/X01

Технические данные	6/601	6/901
Круглое лезвие	диаметр 125 мм
Скорость разделения	до 500 мм/с
Материалы	FR4, CEM3
Высота компонента	Сторона компонентов до 34 мм Сторона пайки до 22 мм
Длина разделения	до 600 мм	до 900 мм
Ширина x Высота x Глубина	1150 x 410 x 450 мм	1450 x 410 x 450 мм
Масса	50 кг	55 кг

МАЭСТРО 6/601.70

Технические данные	6/601.70
Круглое лезвие	диаметр 185 мм
Скорость разделения	до 500 мм/с
Материалы	FR4, CEM3
Высота компонента	Сторона компонентов до 63 мм Сторона пайки до 22 мм
Длина разделения	до 600 мм
Ширина x Высота x Глубина	1150 x 410 x 450 мм
Масса	50 кг
