Многостадийные ультразвуковые мойки

Автоматические ультразвуковые ванны

Линии мойки ультразвуком это сложное высокотехнологичное оборудование, которое производится под конкретную моечную технологию и обеспечивает высочайший уровень чистоты поверхности и производительность. Российские производители не предлагают моечные линии подобного класса, поэтому если Вы предъявляете особые требования к чистоте поверхности, то без современного импортного оборудования Вам не обойтись.

Сферы применения многостадийных ультразвуковых моек

• подготовка поверхности перед нанесением упрочняющих PVD покрытий,
• отмывка оптики и стекла,
• мойка печатных плат,
• мойка высокоточных изделий в аэрокосмической области,
• ​задачи где предъявляются высочайшие требования к чистоте поверхности.

---

Многоэтапные ультразвуковые линии Tierra Tech, TT Automatic Smart, Испания

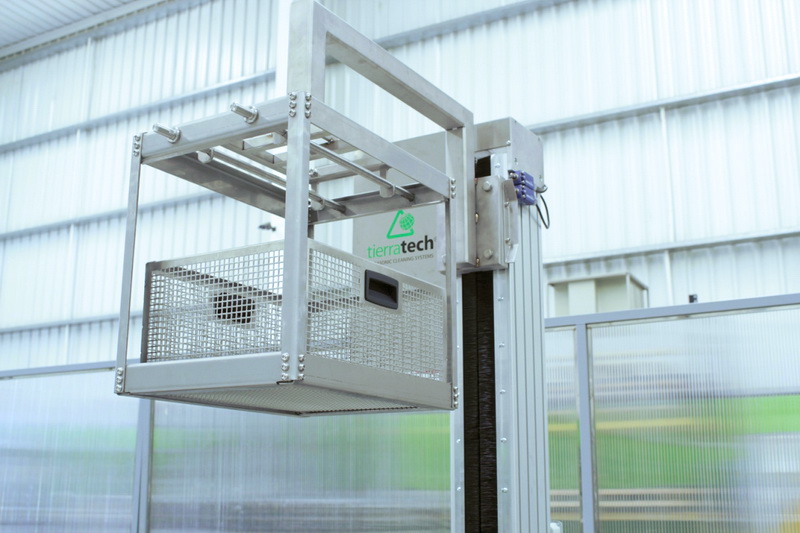

Компания TierraTech® разработала модульную серию Multistage Automatic Smart - это полностью автоматические ультразвуковые линии с полезной емкостью 50-700 литров. Данное оборудование предназначено для удовлетворения самых высоких требований промышленных предприятий к результатам очистки и отвечает строгим требованиям и стандартам клиентов. Оборудование данной серии строится по модульной схеме, в которую добавляются и удаляются необходимые элементы основываясь на технологии моечного процесса под конкретно вашу задачу. Перенос корзин между ваннами осуществляется автоматической системой переноса корзин с PLC контроллером

Комплектация автоматических ультразвуковых ванн может различаться в зависимости от особенностей вашего производства. Автоматика, дополнительные методы воздействия воды (барботаж, струи под водой, качание корзин), системы фильтрации, автоматического поддержания уровня жидкости и контроля чистоты моющего состава и многое другое зависит от моечной технологии в каждом конкретном случае и обсуждается с заказчиком в индивидуальном порядке.

На нашем сайте представлены примеры некоторых моделей серии TT Automatic Smart . Компания Тэкманн готова подобрать для Вас технологию и моечную линию основанную на данной модульной серии, полностью удовлетворяющую вашему ТЗ и выполняющую поставленную Вами задачу на 100%. Достаточно лишь позвонить нам, или отправить ваш запрос на наш e-mail.

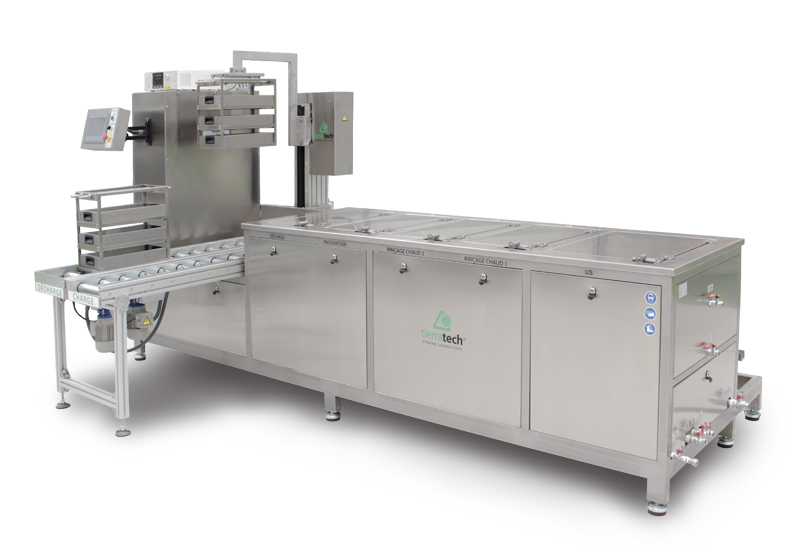

Ультразвуковая моечная линия TT Automatic Smart 50

• Напряжение питания: 400 В
• Максимальная вместимость ванны 50 л.
• Мощность УЗ генератора 600 Вт. (1200Вт пиковая)
• Мощность нагрева 1000 Вт.
• Бак изготовлен из нержавеющей стали AISI 316 толщиной 2мм.
• Датчики уровня
• 9 дюймовая панель управления touch screen
• Внутренние размеры: 500 х 300 х 500 мм.
• Внешние размеры стандартной модели: 3770 х 2600 х 2130 мм.

Данная автоматическая ультразвуковая мойка состоит из следующих модулей: мойка с ультразвуком, два этапа промывки в холодной воде, промывку в горячей воде и сушку. Полезная емкость составляет 50 литров. По желанию клиента, стандартные модули могут быть заменены или дополнены, в соответствии с ТЗ заказчика. Также данная модель может оснащаться следующими дополнительными опциями: обтекателем для исключения испарений (аналогично как на фото 150й и 300й моделей), экстракторы масла, пневматические крышки, система фильтрации, систему вращения корзин, сушку горячим воздухом, сушка в вакууме, робот автоматической загрузки и выгрузки.

---

Ультразвуковая моечная линия TT Automatic Smart 100

• Напряжение питания: 400 В
• Максимальная вместимость ванны 100 л.
• Мощность УЗ генератора 1000 Вт. (2000Вт пиковая)
• Мощность нагрева 3500 Вт.
• Бак изготовлен из нержавеющей стали AISI 316 толщиной 2мм.
• Датчики уровня
• 10 дюймовая панель управления touch screen
• Внутренние размеры: 500 х 450 х 500 мм.
• Внешние размеры стандартной модели: 4270 х 2800 х 2800 мм.

Данная модель состоит из следующих модулей: мойка с ультразвуком, два этапа промывки в холодной воде, промывку в горячей воде и сушку. Полезная емкость составляет 100 литров. По желанию клиента, стандартные модули могут быть заменены или дополнены, в соответствии с ТЗ заказчика. Также данная модель может оснащаться следующими дополнительными опциями: обтекателем для исключения испарений (аналогично как на фото 150й и 300й моделей), экстракторы масла, пневматические крышки, система фильтрации, систему вращения корзин, сушку горячим воздухом, сушка в вакууме, робот автоматической загрузки и выгрузки.

---

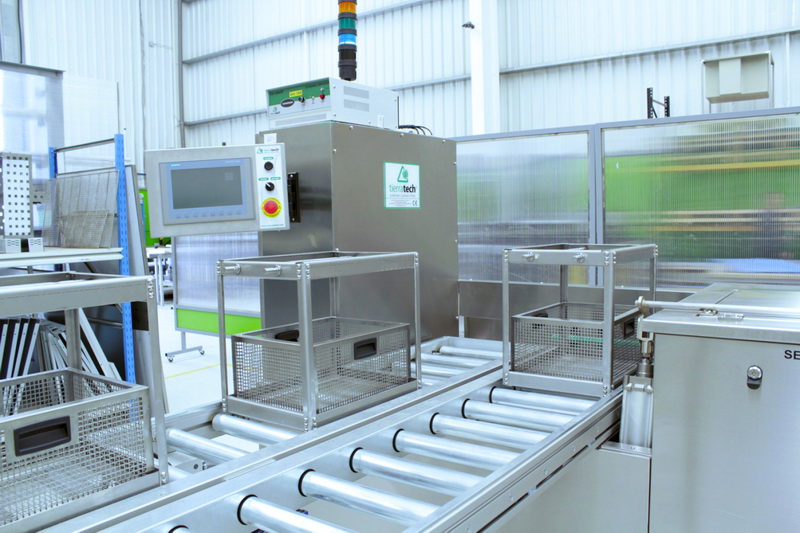

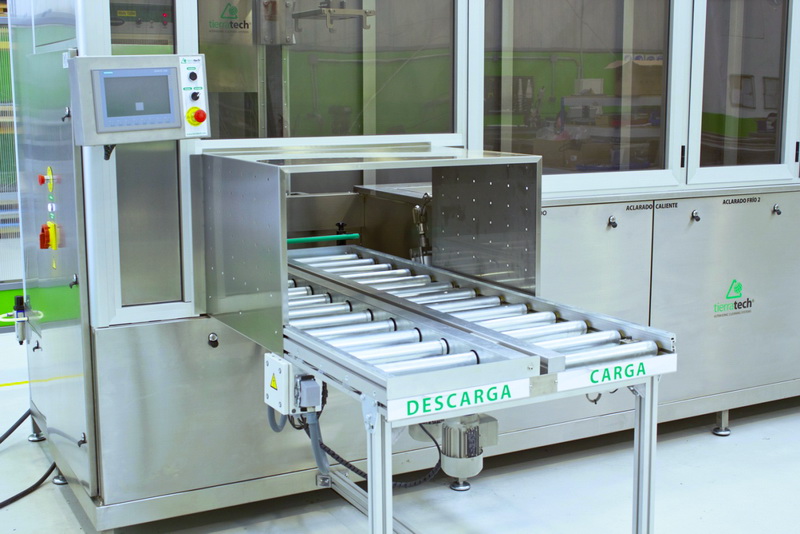

Ультразвуковая моечная линия TT Automatic Smart 150

• Напряжение питания: 400 В
• Максимальная вместимость ванны 150 л.
• Мощность УЗ генератора 1700 Вт. (3400 Вт. пиковая)
• Мощность нагрева 3750 Вт.
• Бак изготовлен из нержавеющей стали AISI 316 толщиной 2мм.
• Датчики уровня
• 10 дюймовая панель управления touch screen
• Внутренние размеры: 550 х 450 х 600 мм.
• Внешние размеры стандартной модели: 4270 х 2800 х 2900 мм.

Данная модель состоит из следующих модулей: мойка с ультразвуком, два этапа промывки в холодной воде, промывку в горячей воде и сушку. Полезная емкость составляет 150 литров. По желанию клиента, стандартные модули могут быть заменены или дополнены, в соответствии с ТЗ заказчика. Также данная модель может оснащаться следующими дополнительными опциями: обтекателем для исключения испарений, экстракторы масла, пневматические крышки, система фильтрации, систему вращения корзин, сушку горячим воздухом, сушка в вакууме, робот автоматической загрузки и выгрузки.

---

Ультразвуковая моечная линия TT Automatic Smart 300

• Напряжение питания: 400 В
• Максимальная вместимость ванны 400 л.
• Мощность УЗ генератора 3400 Вт. (6800 Вт. пиковая)
• Мощность нагрева 10 000 Вт.
• Бак изготовлен из нержавеющей стали AISI 316 толщиной 2мм.
• Датчики уровня

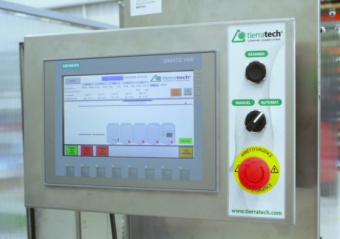

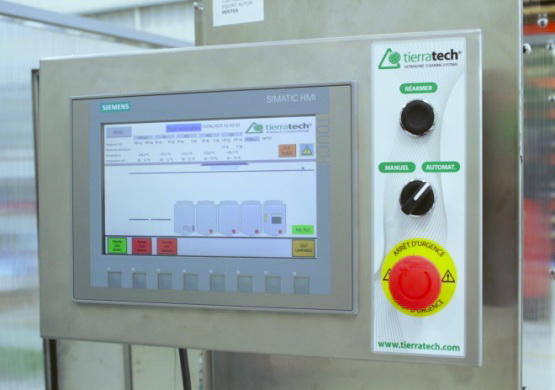

• 9 дюймовая панель управления touch screen
• Внутренние размеры каждой ванны: 850 х 850 х 800 мм.

Данная роботизированная моечная линия состоит из следующих модулей: мойка с ультразвуком, два этапа промывки в холодной воде, промывку в горячей воде и сушку. Полезная емкость составляет 400 литров. По желанию клиента, стандартные модули могут быть заменены или дополнены, в соответствии с ТЗ заказчика. Также данная модель может оснащаться следующими дополнительными опциями: обтекателем для исключения испарений, экстракторы масла, пневматические крышки, система фильтрации, систему вращения корзин, сушку горячим воздухом, сушка в вакууме, робот автоматической загрузки и выгрузки.

Автоматические ультразвуковые моечные линии Novatec, серия PluriTank, Италия

Novatec один из мировых лидеров по производству линии ультразвуковой мойки. Портфолио компании содержит сотни проектов сложнейших ультразвуковых моечных линий, а клиентами компании являются мировые лидеры автомобилестроения, аэрокосмического приборостроения, производители режущего инструмента, оптики и электроники.

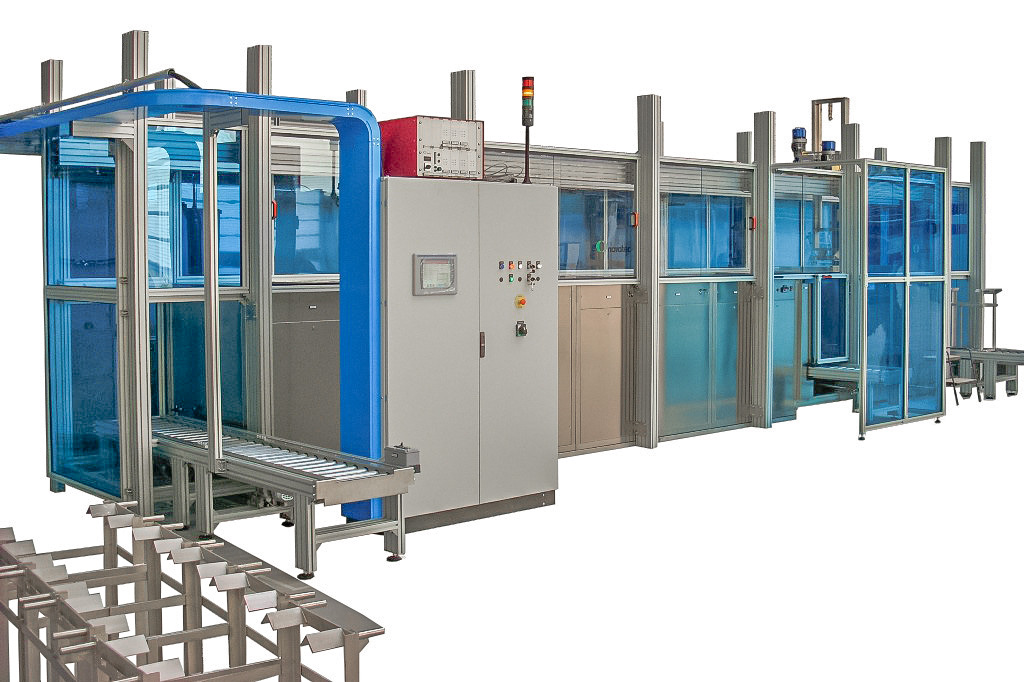

Novatec PluriTank это роботизированные ультразвуковые системы очистки, состоящие из комбинации технологических модулей различного назначения, перенос корзин между которыми производится посредством полу- или полностью автоматических транспортных систем по двум или трём осям. Контроль процесса осуществляется через встроенный PLC контроллер или через PC по удалённому соединению. Специальные программные продукты позволяют вести статистику работы автоматической моечной линии. Для обеспечения мониторинга моечного процесса для различных материалов и загрязнений, корзины с деталями промаркированы штрих-кодом, что позволяет удаленно контролировать процесс мойки разных деталей по собственным программам. Большинство компонентов системы PluriTank являются модульными, однако возможна и полная адаптация системы под требования клиента, потому что внимание Novatec сосредоточено на полном удовлетворении требований технического задания клиента.

Novatec не просто инжиниринговая компания, занимающаяся сборкой оборудования под задачи клиента, это крупное предприятие включающее собственные отделы по производству ультразвуковых генераторов и излучателей, систем автоматизации процесса переноса корзин, элементов замкнутой фильтрации, систем деминерализации воды и установок очистки сточных вод, поэтому сделав свой выбор в пользу Novatec Вы сможете приобрести сложные моечные системы по самым выгодным ценам.

Ниже, во вкладке с примерами, Вы можете ознакомиться с кратким портфолио реализованных проектов компании Novatec в области автоматической ультразвуковой мойки.

Ультразвуковая прецизионная мойка высокоточных деталей

Технология производства широчайшего спектра изделий, таких как фитинги, штампованные детали, мебельная фурнитура, столовые приборы и т.п. перед нанесением покрытий, сборкой или реализацией требует мойки высокого качества. Ультразвуковой метод позволяет отмывать самый широкий спектр материалов практически от любых загрязнений, мы поможем Вам подобрать необходимую технологию и комплектацию ультразвуковой линии.





Ультразвуковая мойка для подготовка поверхностей перед нанесением упрочняющих PVD/CVD покрытий

Метод плазменного напыления предъявляет очень высокие требования к чистоте изделий, поэтому технология подготовки поверхности представляет собой многоэтапный процесс, который может состоять из 5-8 моечных ванн и сложных систем фильтрации и подготовки моечной жидкости. Технология требует четкого соблюдения регламента, поэтому такие операции как перенос корзин, контроль чистоты воды в промывочных ваннах и концентрации моющих средств автоматизирован.



Ультразвуковая мойка деталей в аэрокосмической и автомобильной промышленности и предприятий ВПК

Предприятия машиностроения часто требуют отмывки большого количества деталей сложной конфигурации из различных материалов, при этом предъявляя высокий требования к результату. Такую задачу практически невозможно качественно решить струйным методом, особенно если деталей много, и они довольно больших размеров, поэтому для таких приложений мы предлагаем автоматические ультразвуковые ванны, которые могут обеспечить желаемый результат.



Ультразвуковые ванны для ювелирных, часовых производств

Ультразвуковой метод является идеальным решением отмывки большого количества мелких деталей от притирочных паст, поэтому ни одно современное часовое или ювелирное производство не обходится без ультразвуковых ванн. Компания Novatec может предложить ванны для Вашего предприятия любых размеров, с любым уровнем автоматизации.





Ультразвуковая отмывка печатных плат, трафаретов и электронных компонентов

Помимо отмывки в растворителях, ультразвуковой метод является наиболее мягким воздействием на очищаемую поверхность. Novatec имеет огромный опыт в этой области и предлагает компактные решения с разным уровнем автоматизации. Наиболее широко в производстве микроэлектроники ультразвуковые ванны используются для отмывки остатков флюса. Однако существуют и задачи по отмывке активаторов и продуктов реакции флюсов, а также паяльных масок. В зависимости от изделий и загрязнения мы подбираем необходимое количество этапов отмывки и подходящую технологию.



Ультразвуковая мойка для производств титановых протезов и изделий медицинского назначения

Производители медицинского оборудования предъявляют очень высокие требования к чистоте изделий, ведь от этого зависит здоровье пациентов, поэтому производители протезов во всем мире выбирают ультразвуковой метод, как один из самых эффективных для очистки поверхности. Многостадийная ультразвуковая мойка позволяется добиться идеальной чистоты поверхности <10 частиц на квадратный метр поверхности.



Ультразвуковая мойка линз и оптических элементов

Мойка оптики – это сложный многостадийный процесс, который предъявляет очень высокие требования к чистоте поверхности, т.к. в результате отмывки на поверхности стекла не должно оставаться разводов моющего средства. Автоматическая ультразвуковая мойка – это идеальный метод решения задач отмывки оптики от отпечатков пальцев и полировочных паст перед нанесением непоглощающих пленок для просветления оптики.
