Устройство контроля загрузки сырьевых и цементных мельниц УКЗМ-1

Устройство контроля загрузки сырьевых и цементных мельниц УКЗМ-1 предназначено для контроля и индикации степени загрузки сырьевых и цементных шаровых мельниц по косвенному сигналу, связанному с состоянием процесса измельчения клинкера или сырьевой шихты.

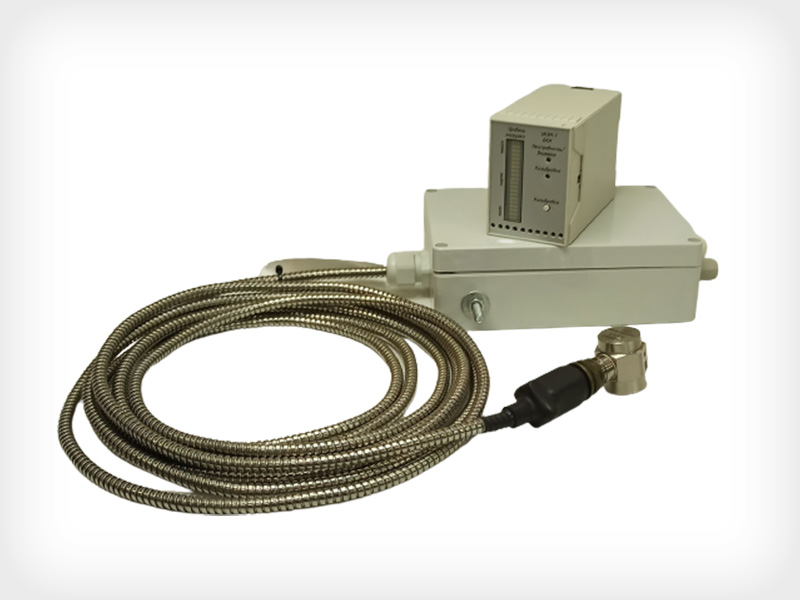

В качестве косвенного сигнала используется вибрационный сигнал (вибрация загрузочной цапфы мельницы). Спектр и амплитуда спектральных составляющих этого сигнала характеризует степень загрузки мельницы, а также степень износа. Информация отображается на линейном светодиодном индикаторе. Устройство УКЗМ-1 состоит из вибропреобразователя, блока преобразования сигнала БПС и блока контроля и интерфейса БКИ.

Устройство работает в сети RS-485 по стандартному протоколу Modbus-RTU.

Краткие технические параметры и характеристики УКЗМ-1

Наименование параметра или характеристики	Типовое значение
1. Частотный диапазон	500 - 5000 Гц
2. Количество поддиапазонов в рабочем диапазоне частот	9
3. Полоса пропускания в диапазоне	500 Гц
4. Неравномерность в рабочем диапазоне	+1 дБ
5. Диапазон рабочих амплитуд по напряжению	2,5 мВ - 2,5 В
6. Относительное изменение выходного сигнала при изменении степени загрузки мельницы, не менее	20 %
7. Продолжительность автоматической калибровки	5-10 минут
8. Напряжение питания	24 В
9. Потребляемая мощность, не более	20 Вт
10. Диапазон рабочих температур	- 40 ..+70 С
