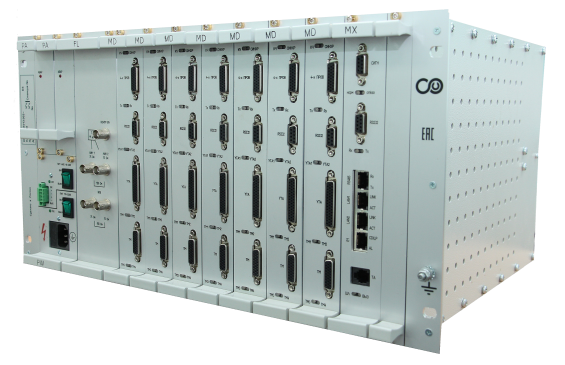

Аппаратура ССТМ «ES100» (система связи и телемеханики) предназначена для организации ведомственных каналов диспетчерского и технологического управления в системах передачи телемеханической информации и передачи данных по линиям электропередач всех классов назначения.

Это оборудование включено в реестр оборудования, технологий материалов и систем, допущеных к применению на объектах ОАО «Россети».

В аппаратуре ВЧ связи ССТМ «ES100» разработана и внедрена функция стыка с внешними информационными сетями по протоколу SNMP.

Протокол зарегистрирован в единой мировой базе данных. Получение информации по данному протоколу производится следующим образом: в оборудовании предусмотрена возможность получения информации и статистики по работе блоков ССТМ (MX, MD и др.) посредством использования сетевого протокола SimpleNetworkManagerProtocol (SNMPv2c). Таким образом, мониторинг состояния возможно организовать автоматизированным способом, в т.ч. на сертифицированных типах ПЭВМ. Для получения информации может использоваться любое ПО, поддерживающее работу по SNMP (например, PowerSNMPFreeManager (Windows), пакет net-snmp (Windows, Linux, MacOSX) и др.

Основные особенности и преимущества ССТМ «ES 100»

Отечественный производитель.

• Уникальная степень локализации производства — 94%.
• Программное обеспечение полностью своей разработки.

Система стыковки с устаревшими системами ВЧ связи.

• Выбор частот модемов, позволяет стыковаться со всеми типами ранее выпускаемых модемов ТМ.
• Возможность замены устаревших систем ВЧ связи и других производителей полукомплектами (решение проблемы «обратных концов»).
• Многофункциональная плата АДАСЭ, позволяет стыковаться со всеми типами АДАСЭ в том числе и встроенные в АТС.

Система экономии частотного спектра.

• Смешанный режим работы, позволяет получить новые свойства уже выделенных частот ВЧ трактов, так, например, вместо старой аппаратуры типа АСК, АВС и других, позволяет получить в 4 кГц и телефонный канал и канал передачи данных по МЭК 101/104 9600 Бит/сек и более.
• Возможность организации дуплексного аналогового ТФ канала или канала ПД (или обоих одновременно) в полосе 4 кГц.
• Возможность организации 4-х телефонных каналов в полосе 4 кГц, либо трёх телефонных каналов + 1 канал ПД.

Современные цифровые режимы работы.

• Наличие встроенных промышленных интерфейсов RS485/422, RS232.
• Уникальная развитая система помехоустойчивого кодирования и адаптации цифрового канала к условиям линии.
• Стыковка по протоколу Е1.

Развитые режимы работы по сети Ethernet:

• возможность управления из разных подсетей;
• поддержка VLAN;
• работа по протоколам UDP, TCP/IP, поддержка NAT, ICMP;
• встроенные коммутатор 2-го уровня и маршрутизатор 3-го уровня;
• полная поддержка протокола ГОСТ Р МЭК 60870-5-104, в том числе уникальная система сжатия избыточных данных этого протокола, позволяющая повысить эффективную скорость передачи данных без изменения требуемого отношения сигнал/шум (до 188 кбит/с в 4 кГц при ОСШ 39 дБ, зависит от передаваемых данных);
• возможность организации до 16 шт. независимых каналов Ethernet телемеханики, АСУ ТП или АСКУЭ, которые в зависимости от политики информационной безопасности могут быть физически разделены как друг от друга, так и от канала управления оборудованием ССТМ «ES100».

Скорость передачи на ВЧ интерфейсе до 39,2 кбит/с в 4-х кГц.

Возможность работы в цифровом режиме в полосе до 112 кГц со скоростью до 599,2 кбит/с (1540 кбит/с со сжатием).

Встроенные специализированные программные решения позволяют организовать технологическое видеонаблюдение на подстанции (рекомендуемая полоса, в зависимости от качества видео, 12-20 кГц).

Система мониторинга состояния ВЧ тракта.

• Разные режимы работы — «он-лайн» и записи событий.
• Система контроля позволяет измерить затухание ВЧ тракта в абсолютных значениях и производить оценку его изменений, как в численном, так и в графическом виде.
• Данная система позволяет оценить гололедообразование на проводах ЛЭП и другие события на ЛЭП.
• Система мониторинга позволяет работать и по сети Ethernet, что удобно в целях оптимальной организации данного процесса.

Система управления с принципиально новыми решениями.

• Контроль и управление по различным удобным пользователю интерфейсам: RS485, RS232, Ethernet, собственный промышленный планшетный компьютер.
• Встроенный измерительный комплекс с развитыми возможностями — различные генераторы и измерители уровня.
• Встроенный спектроанализатор.
• Встроенное переговорное устройство громкой связи.
• Возможность виртуальной настройки параметров станции.
• Возможность сохранения и обмена файлами настроек станции.
• Возможность вывода паспорта ВЧ канала.
• Контроль и управление удаленной станцией без влияния на основной канал.
• Обновление программного обеспечения по сети Ethernet и по своему каналу связи, без необходимости выезда на удаленную станцию.
• Внешнее устройство контроля и управления, на базе своей ОС, с графическим сенсорным экраном и расширенным рабочим температурным диапазоном и круглосуточным режимом работы.
• Поддержка системы стандартной системы контроля SNMP.

Встроенные возможности контроллеров телемеханики.

• Возможность передачи/приема сигналов ТС до 70 шт. в станции без влияния на основные каналы связи.
• Поддержка системы передачи сигналов ТИ 0-5/4-20 мА, до 7 шт. в станции.

Новые конструктивные решения.

• Малые габариты и универсальная конструкция, позволяет иметь в стандартных габаритах 19’’ (высота 6U) все варианты станций по частоте, полосе, конфигурации.
• Полная встроенная защита от внешних электромагнитных воздействий.
• Цифровые технологии совместно с конструктивными решениями (например, отсутствие электролитических конденсаторов и полное отсутствие механических переключателей) позволяет резко повысить надежность, стабильность оборудования.
• Возможность организации резервирования Ethernet интерфейсов.
• Малое количество типов плат позволяет иметь «абсолютный» ЗИП.

Полностью универсальное питание.

48, 60, 110, 220В постоянного тока, 220/230В переменного тока, без заказа дополнительных блоков.

ВЧ-связь по линиям электропередачи

ВЧ-связь по ЛЭП (высокочастотная связь) – это вид связи в энергетике, который предусматривает использование различных линий электропередач (низкого, среднего, высокого и сверхвысокого), в качестве среды для передачи сигналов. Разные каналы направлений для обеспечения их изолированности разносятся при этом по частоте. Выделенный диапазон для каналов ВЧ-связи в России и странах СНГ – 16-1000 кГц. Базовой полосой считается полоса 4 кГц, однако существуют каналы и с большей полосой пропускания – до нескольких сотен кГц. В основном, каналы ВЧ-связи используются для организации каналов телефонной диспетчерской связи, технологической связи (телемеханика, технологическое видеонаблюдение, коммерческий учет электроэнергии, мониторинг оборудования), а также для организации каналов релейной защиты и противоаварийной автоматики, дифференциально-фазной защиты линии электропередачи. Обычно, такие каналы используют сетевые компании для управления подстанциями, но могут использоваться в принципе любыми организациями, которые имеют собственные подстанции, для организации каналов связи любого назначения. Для подключения аппаратуры ВЧ-связи к высоковольтным линиям используются специализированные устройства – высокочастотные заградители, конденсаторы связи и фильтры присоединения.


Преимущества ВЧ-связи:

• Собственный канал связи, который не требует арендной платы.
• Относительная устойчивость к стихийным бедствиям (ураганы, землетрясения, наводнения), каналы ВЧ-связи могут оставаться в работе даже при падении опоры ЛЭП.
• Не требуются капитальные затраты на строительство среды передачи (в сравнении с волоконно-оптическими каналами).
• Не требуются затраты на получение частот в ГКРЧ (в сравнении с радиорелейными каналами).
• Система мониторинга встроенная в ССТМ «ES100» позволяет контролировать состояние линии электропередачи (обрывы, обледенение и т.д.).

По сути, единственным недостатком ВЧ-связи (в особенности цифровой) является довольно невысокая гарантированная при всех погодных условиях скорость передачи данных, относительно, например, волоконно-оптических каналов и беспроводных каналов широкополосного доступа.

Построение канала ВЧ-связи

Для построения каналов ВЧ связи чаще всего используется схема присоединения фаза-земля, как показано на рисунке ниже.
На схеме используются: L1, L2 - высокочастотные заградители; C1, C2 - конденсаторы связи; Z1, Z2 - фильтры присоединения; S1, S2 - разъединители; W1, W2 - кабель снижения РК-75; V1, V2 - аппаратура ВЧ-связи.
Наша компания может осуществлять комплексную поставку для построения такого канала связи, включая ВЧ-заградители серии ВЧЗ , фильтры присоединения серии ФП, аппаратуру ВЧ-связи ССТМ ES100

Технологическое видеонаблюдение на базе аппаратуры ВЧ связи ССТМ «ES 100»

Благодаря развитию алгоритмов сжатия и специализированному программному обеспечению становится возможным передавать изображения для технологического видеонаблюдения по цифровым каналам ВЧ связи с вариативной частотой обновления кадров и низкой скоростью соединения (от 9600 бит/с). Такой подход позволяет полностью раскрыть потенциал современной адаптивной аппаратуры ВЧ связи ССТМ «ES100». Общая схема организации таким способом ТВН представлена на рис. 1.

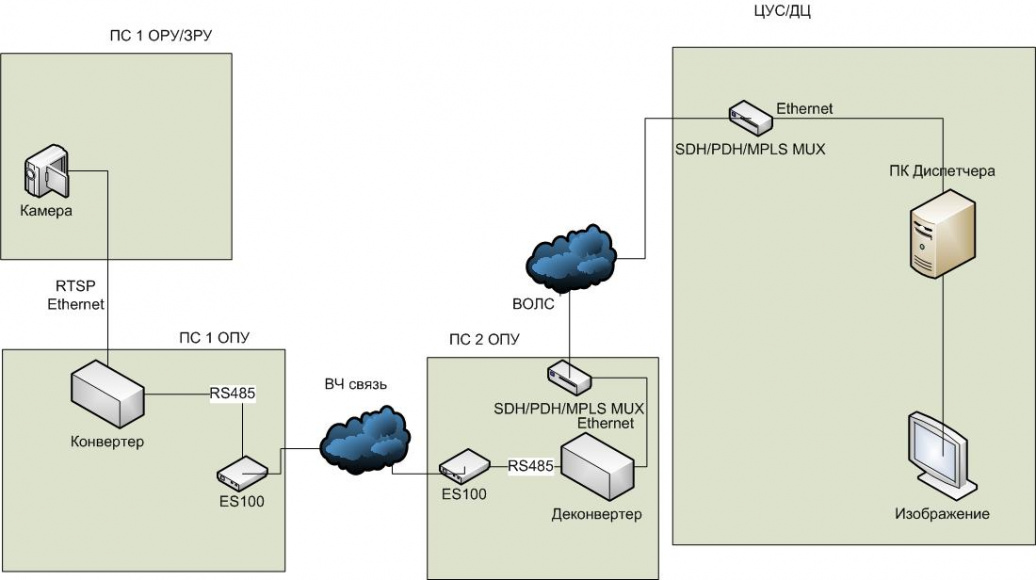

Рис. 1. Структурная схема организации ТВН на ПС.

Для реализации данного проекта на ОРУ подстанций должны устанавливаться камеры UltraFHD/FHD разрешения с соответствующим климатическим исполнением, а также один на все камеры конвертер видеопотока (промышленный компьютер на DIN-рейку) с архивом видеозаписей камер. На принимающей стороне перед высокоскоростным каналом связи должен располагаться специализированный деконвертер.

Алгоритм работы ТВН по ЦВЧ каналу:

1. Конвертер на наблюдаемой ПС 1 осуществляет контроль камер, установленных в ЗРУ/ОРУ, а также постоянную запись видеопотоков с них.
2. Деконвертер осуществляет запросы к конвертеру и асинхронно получает изображения с конкретной камеры, при большой области обзора выделяется конкретная область интереса.
3. Сервер видеонаблюдения в ЦУС/ДЦ получает с деконвертера изображение по протоколу HTTP/MJPEG.

Типовое решение включает в себя два промышленных компьютера на базе Intel Celeron N3060, 2 GB RAM, 2xEthernet, 8xDIO, НМЖД 1 Тб, питание внешнее 12…24 В. На ПК предустановлено специализированное программное обеспечение . При необходимости в комплект поставки может быть включена IP-камера Optimus IP-P082.1 с климатическим исполнением от -40 до +60 °С IP66, питанием PoE, PTZ-управлением, 10х оптическим зумом, либо аналогичная на усмотрение заказчика.

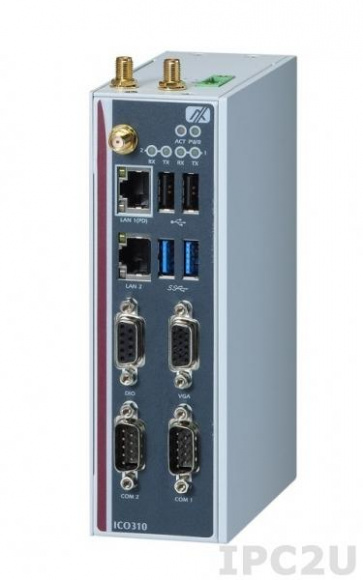

Рис. 2. Конвертер/деконвертер видеопотока с архивом

В ЦУС/ДЦ может быть организован сервер видеонаблюдения с использованием различных систем (Macroscop, Линия-IP, AXXON и др). Возможна эксплуатация комплекса без сервера видеонаблюдения путем прямого подключения к деконвертеру через браузер либо проигрыватель MJPEG.
