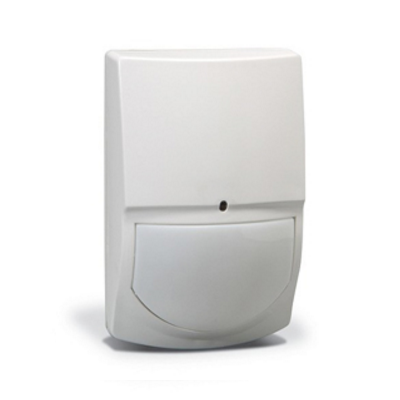

Датчик движения (SWAN-QUAD ИК детектор квадросенсор), (2м)

Устройство не предназначено для бытового применения.

Пассивный инфракрасный датчик движения (SWAN-QUAD ИК детектор квадросенсор) предназначен для регистрации наличия движения в зоне до 18 метров. В SWAN-QUAD применяется специально разработанная оптическая линза с уникальным 4-элементным PIR-сенсором и новая электроника, оптимизированная для уменьшения ложных тревог, вызванных небольшими животными. Подключается к устройствам мониторинга датчиков UniPing/NetPing на одну из IO линий. При фиксации наличия движения датчик переключает состояние IO линии не менее 1 секунды.

SWAN-QUAD обеспечивает беспрецедентный уровень устойчивости к видимому свету. Датчик предлагает исключительный уровень способности обнаружения и устойчивости для каждой установки безопасности. SWAN-QUAD укомплектован широкоугольной линзой c функцией невосприимчивости к животным.

Рекомендуется устанавливать датчик в месте наиболее вероятного проникновения злоумышленника. Счетверённый сенсор хорошо обнаруживает движение поперек лучей, чувствительность при движении вдоль лучей несколько хуже. SWAN-QUAD наиболее эффективно работает в стабильной термодинамической среде.

Следует избегать установки датчика:

• лицевой стороной к прямому солнечному свету;
• лицевой стороной к поверхностям с быстрой сменой температуры;
• в местах со значительными воздушными потоками

Датчик может быть установлен как на ровную стену, так и в угол (при необходимости использовать кронштейн):

1. Снять переднюю крышку, для чего отвинтить крепежный шуруп внизу и аккуратно потянуть за крышку;

2. Извлечь печатную плату (отвинтить крепежный шуруп);
3. Выломать требуемые отверстия в задней крышке в соответствии с выбранным вариантом установки детектора (А – отверстия для кабеля, В – для крепежа на плоскость, С – для крепежа на угол, D – для монтажа кронштейна);

4. Круглые и прямоугольные метки в задней крышке – выдавливаемые отверстия для подвода кабеля, можно воспользоваться неиспользованными отверстиями под крепление для ввода кабеля, например, через внутреннюю полость кронштейна;
5. Установить детектор на стену, потолок или угол;
6. Вставить на место печатную плату, затянуть винт. Подключить провода к контактной колодке;
7. Поставить на место переднюю крышку, совместив верхние выступы с пазами задней крышки, затянуть шуруп

Маркировка шлейфа датчика:

Информация о подключении датчика указана в документе «Руководство пользователя» на подключаемое к датчику устройство. Информация о конфигурировании датчика и функциональности указана в документе «Описание встроенного ПО» на то устройство, к которому вы подключаете датчик.
