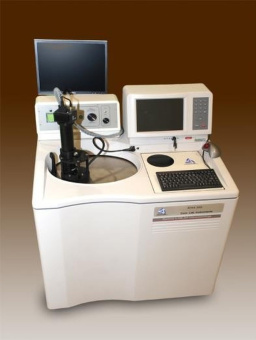

Ультрацентрифуга для анализа керна горных пород ACES-200

     ACES-200 Автоматическая центрифуга сконструирована для применения возрастающей центробежной силы для вытеснения жидкости из водонасыщенных образцов керна. Центробежная сила служит для создания разности давлений на границе раздела двух несмешивающихся флюидов: воздух/вода или нефть/вода. Максимальная скорость для разных типов роторов разная, например, максимальная скорость ротора PIR20 для образцов диаметром 1 дюйм составляет 20 000 об/мин, а максимальная скорость PIR16.5 для образцов диаметром 1,5 дюйма - 16 500 об/мин.

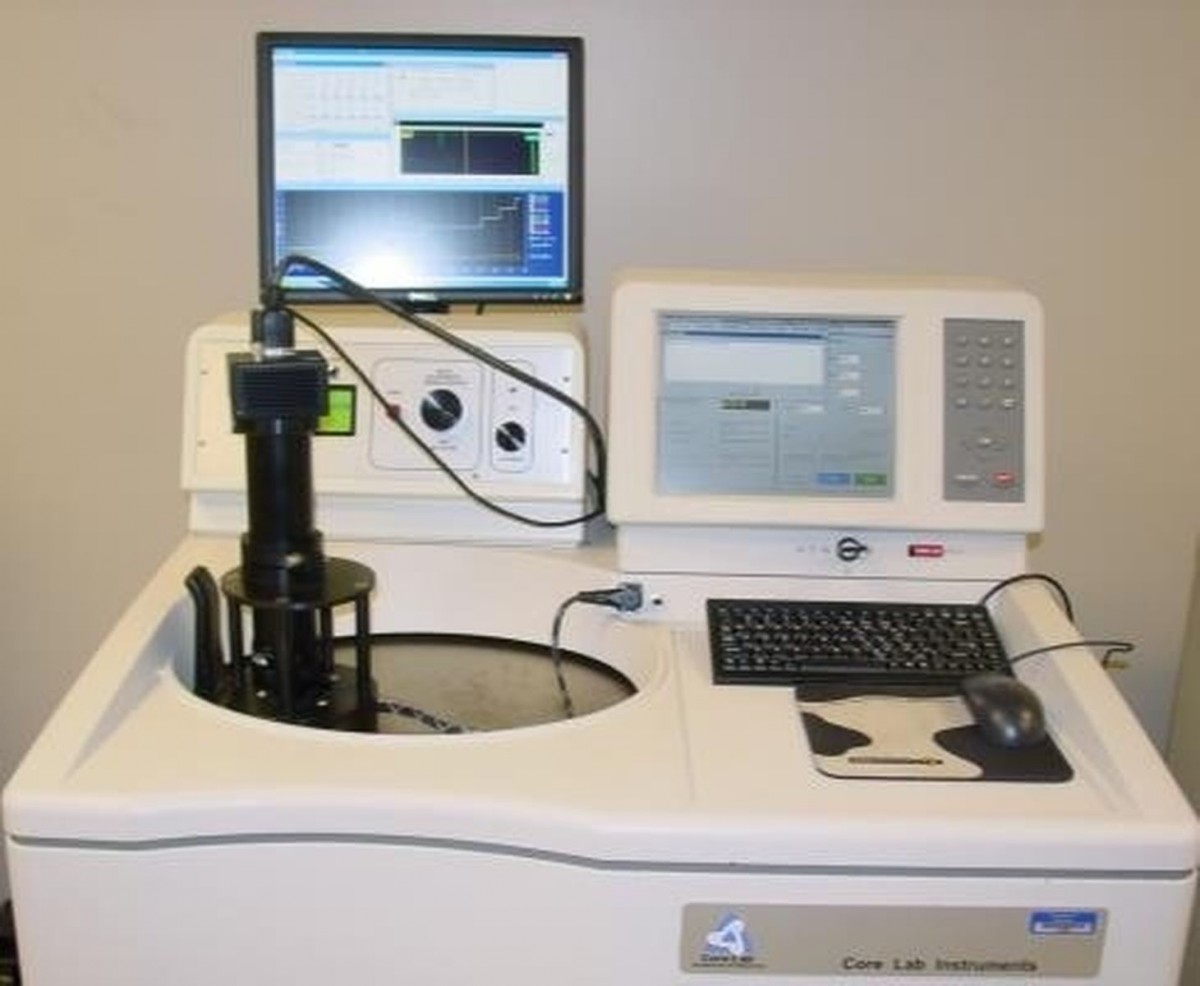

Центрифуга в полной комплектации позволяетпроводить измерения капиллярного давления в режиме вытеснении на образцах керна диаметром 1 и 1,5 дюйма. Обновленная центрифуга полностью автоматизирована и имеет модуль для расчета данных. Достигнутое в измерительном блоке кернодержателя положение границы раздела жидкостей измеряется и регистрируется с помощью управляемой компьютером камеры и стробоскопического блока. Минимальная разрешающая способность при определении положения границы раздела жидкостей составляет 0,002 дюйма. Максимальная скорость регистрации данных -10 замеров в секунду при скорости вращения менее 600 об/мин.

• Капиллярное давление при вытеснении
• Капиллярное давление при пропитке
• Индексы смачиваемости USBM/AMOTT
• Относительная проницаемость

Положение первой границы раздела флюидов измеряется и передается как количество пикселей видеокамеры от нижнего края смотровой прорези пробирки до первой границы раздела сред. Если присутствует вторая граница раздела флюидов (вода/нефть), то записывается количество пикселей от верхней границы первого раздела до нижней границы второго. В случае отсутствия второй границы раздела (вода/газ) регистрируется количество пикселей от поверхности флюида до верхнего края смотровой прорези пробирки. Можно измерить объем выделившегося флюида в процессе линейного нарастания скорости вращения ротора, а полученные данные далее использовать для расчета относительной проницаемости в режиме дренирования. Скорость ротора можно увеличить на один или несколько шагов в течение любого промежутка времени. Во время ускорения вращения данные измерений видеокамеры записываются через определенные интервалы в логарифмическом масштабе. Для записи 50 значений замеров необходимо 20 секунд, для получения 200 значений требуется около 500 секунд, а для 300 значений – примерно 5000 секунд. Оператор может выбрать режим записи данных для держателя с одним или несколькими образцами. Установленное на ПК программное обеспечение используется для управления камерой и пакетом программ для сбора и обработки данных.

Комплект поставки:

• Автоматический рабочий модуль, включающий:
• Цифровую видеокамеру;
• Операционное программное обеспечение;
• Дверца со смотровым окошком;
• Регулятор скорости увеличения масштаба;
• Ультра точный асинхронный привод;
• Терморегулятор с ручным управлением;
• Независимую оптическую защиту от превышения скорости;
• Датчик разбалансировки ротора;
• Блокировочный механизм для двери;
• Режим медленного торможения,
• Гарантией на привод, покрывающей 8 миллиардов оборотов;
• По характеристикам безопасности прибор относится к классу H
• Данные относительной проницаемости.

Роторные модули

• PIR-16-5-DI-STD Роторный модуль с сосудами для вытесненной жидкости; Вытеснение водой; рассчитан на 16500 об/мин, образцы керна 1/1/2 дюйма X 2 дюйма, 3 шт.
• PIR-16.5-DI-INV Роторный модуль с сосудами для пропитывающей жидкости; Вытеснение водой; рассчитан на 15000 об/мин, образцы керна 1/1/2 дюйма X 2 дюйма, 3 шт.
• PIR-16.5-DI Роторный модуль с сосудами для вытесненной и пропитывающей жидкости; Вытеснение водой; рассчитан на 15000 об/мин (при пропитке) и 16500 об/мин (при вытеснении), образцы керна 1/1/2 дюйма X 2 дюйма, 3 шт.
• PIR-20 Роторный модуль для пропитывания и вытеснения жидкости из образцов 1 дюйм x 1-1/2 дюйма, вытеснение водой; рассчитан на 20000 об/мин, образцы, 6 шт.
• PIR-20.1 Роторный модуль для десатурации образцов из образцов, вытеснение водой; рассчитан на 20000 об/мин, образцы 2 дюйма диаметром и 2,5 дюйма в длину, 3 шт.
• PIR 60-30MM-DI Роторный модуль для пропитывания и вытеснения жидкости из образцов 30 мм в диаметре x и длиной 2 дюйма, вытеснение водой; образцы, 6 шт.

Пробирки

• Стандартные объемы пробирок: 6, 12, 23 см3 для образцов диаметром 1-1/2 дюйма Стандартные объемы пробирок: 1,2,3,4 см3 для образцов диаметром 1дюйм и 30 мм Стандартный материал: поликарбонат(Lexan) и полиэфирсульфон(PS)

При заказе укажите необходимый объем и материал

Программное обеспечение PORELAB версии 15.01

Программный пакет для анализа данных – разработанный при участии профессора Дага Руса, лидера в оценке и вычислении данных о центробежном вытеснении. Включает дополнение к стандартной функции формирования данных о капиллярном давлении, возможность строить кривые относительной проницаемости, основываясь на одномерных линейных данных о центробежном вытеснении, одномерных линейных лабораторных данных о вытеснении или одномерных линейных исследованиях самопроизвольного пропитывания.
