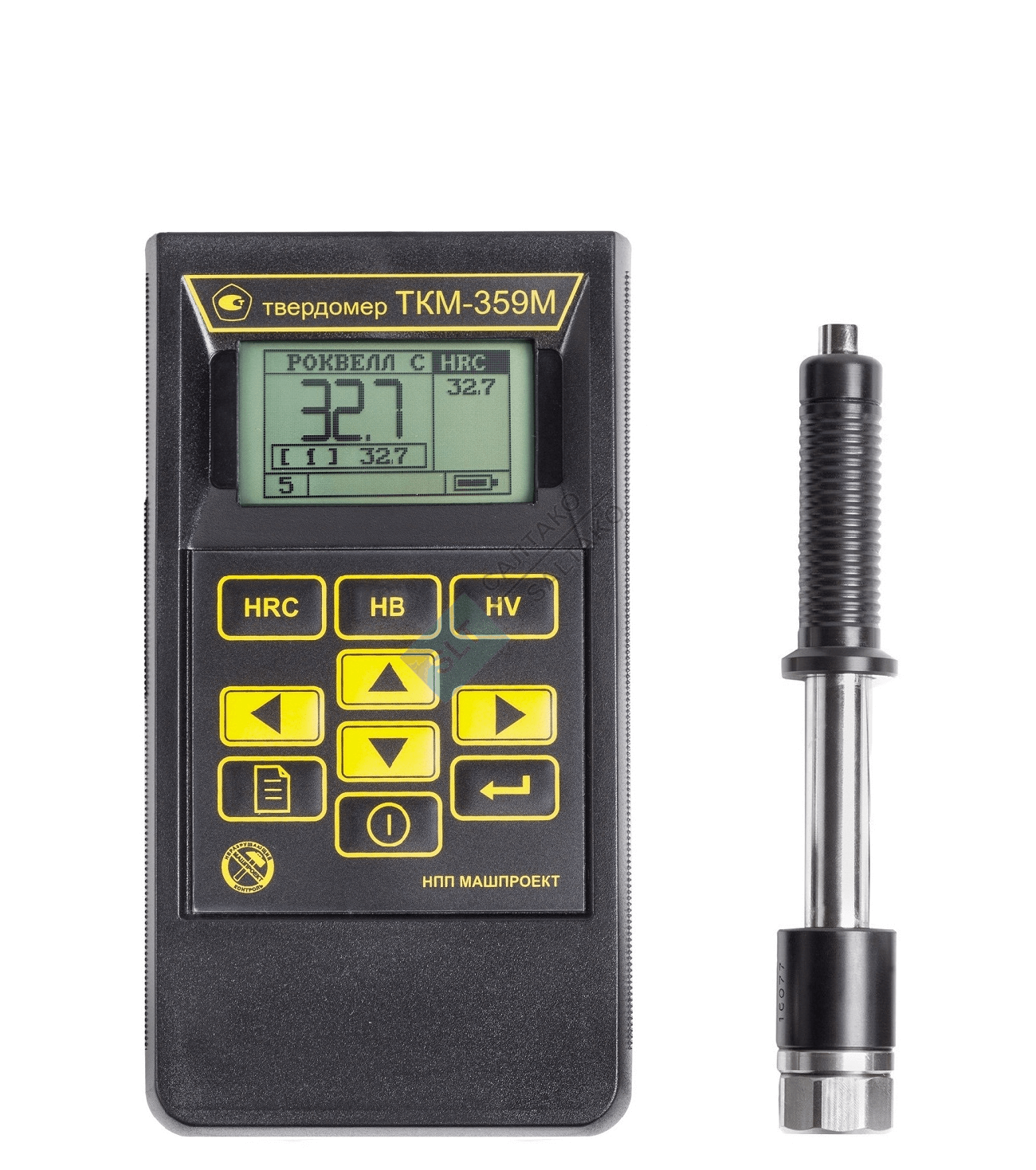

ТКМ-359М Динамический твердомер

ТКМ-359М Динамический твердомер

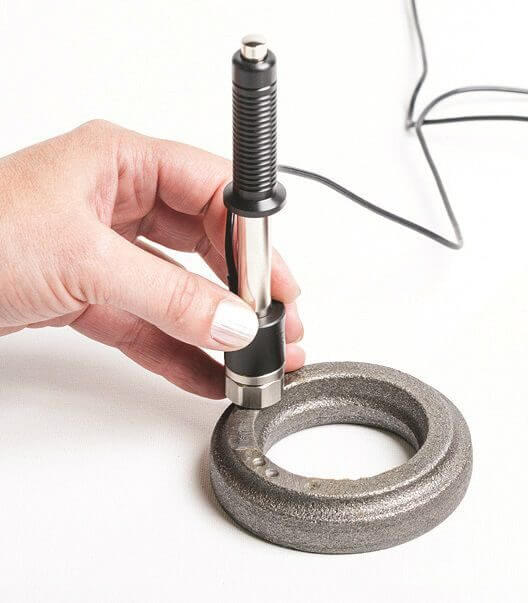

Динамический твердомер ТКМ-359М производства НПП «Машпроект» предназначен для измерения твердости изделий из металлов и сплавов, в т. ч. контроля качества термообработки, закалки ТВЧ, оценки механической прочности в лабораторных, производственных или полевых условиях.

Прибор выполняет неразрушающий контроль качества продукции в металлургии, машиностроении, авиастроении, судостроении, энергетической, атомной и нефте-газовой отраслях промышленности.

Принцип работы — метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

Твердомер ТКМ-359М выполняет контроль твердости:

• углеродистых и конструкционных сталей с использованием дополнительных калибровок,
• поверхностно-упрочненных и закаленных изделий (закалка ТВЧ и др.),

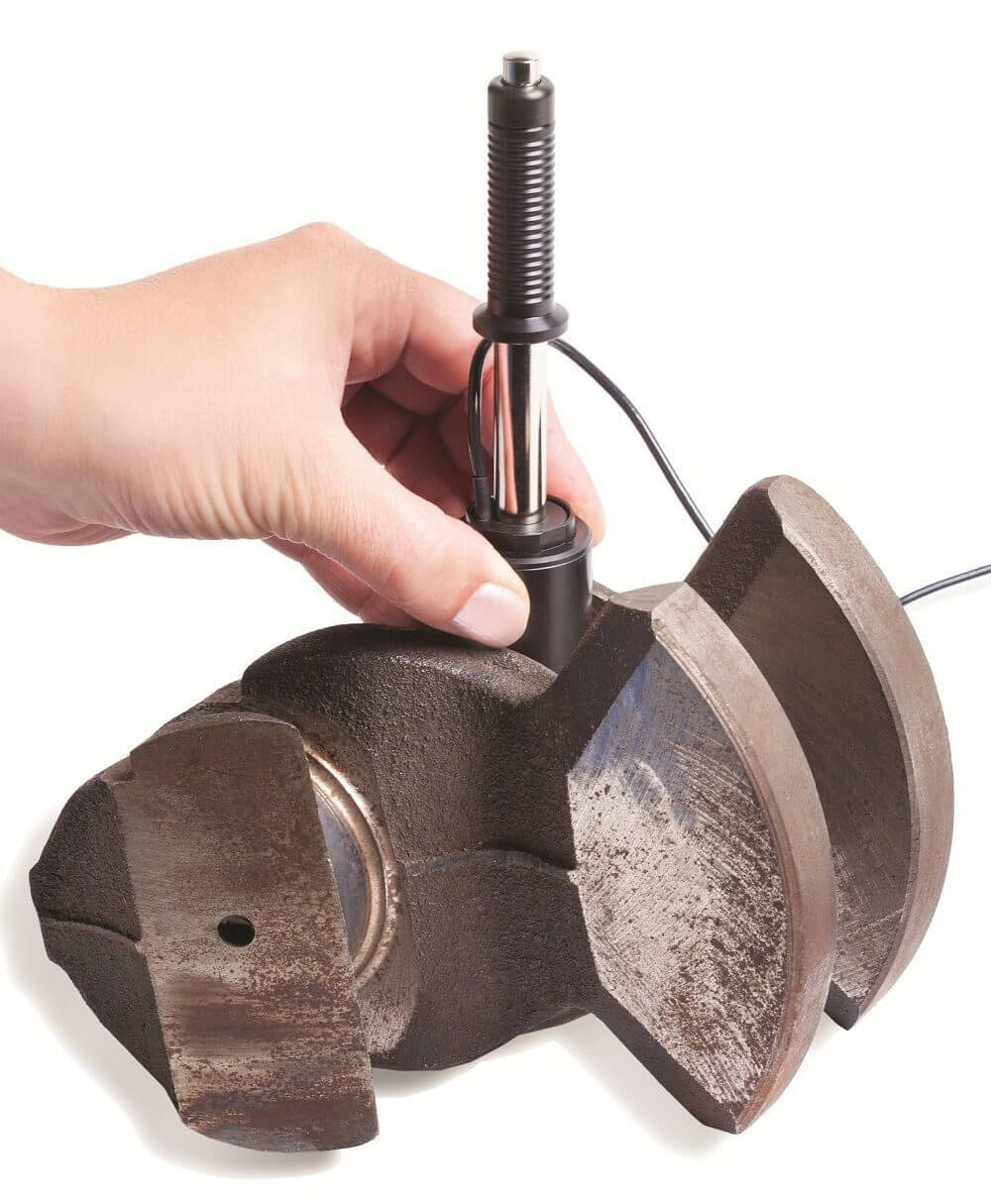

• изделий сложной конфигурации (зубьев шестерен, труб, валов),
• тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).

Основные технические характеристики твердомеров

Паратметр	Значения
	ТКМ-359С	ТКМ-359М
Диапазон измерений (стандартное исполнение)
по Роквеллу:	20 - 70 HRC
по Бринеллю:	90 - 460 HB	90 - 470 HB
по Виккерсу:	230 - 940 HV	90 - 800 HV
Погрешность измерений (стандартное исполнение, определяемая по мерам твердости 2-го разряда)
по Роквеллу:	2 HRC
по Бринеллю:
в диапазоне 90 - 180 HB	10 HB
в диапазоне 180 - 250 HB	15 HB
в диапазоне 180 - 250 HB	20 HB
по Виккерсу:
в диапазоне 240 - 500 HV	15 HV
в диапазоне 500 - 800 HV	20 HV
в диапазоне 800 - 940 HV	20 HV
Число замеров для вычисления среднего значения:	от 1 до 99	от 1 до 20
Время одного замера твердости (среднее):	2 с
Дополнительная информация, выводимая на дисплей в процессе измерения (определяется пользователем):	предыдущие результаты измерений, результаты дополнительной статистической обработки	предыдущие результаты измерений
Возможность построения графиков блоков результатов измерений:	есть	нет
Максимальное количество результатов измерений, сохраняемых в памяти:	12 400	6 000
Максимальное количество именных блоков результатов измерений, создаваемых в памяти:	100	30
Число дополнительных индивидуальных калибровок:	по 5 для каждой шкалы прибора
Число шкал программируемых пользователем:	3
Сигнализация выхода за допустимый дапазон:	настраиваемая пользователем	нет
Цветовая палитра дисплея:	настраиваемая пользователем	нет
Подсветка дисплея:	настраиваемая пользователем
Время автоматического выключения прибора:	настраиваемое пользователем
Размеры электронного блока твердомера:	125 х 70 х 40	150 х 80 х 30
Питание:	аккумуляторное (возможно использование батареек)
Масса твердомера:	0,4 кг
Диапазон рабочих температур:	-15 ... +40 °С	-10 ... +40 °С
Гарантийный срок обслуживания:	30 месяцев	24 месяца
Срок службы твердомера:	5 лет

Требования к контролируемому изделию

Характеристика	Значение
Изделия массой более 5 килограмм и толщиной более 6 мм.	не требуют дополнительных мероприятий
Изделия жесткой конструкции (на пр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм.	не требуют дополнительных мероприятий
Остальные изделия	необходимо зафиксировать ("притереть") на опорной плите с помощью фиксирующей пасты (например смазка "ЦИАТИМ")
Шероховатость контролируемой поверхности обеспечивающая наибольшую точность измерений (не требующая увеличения количества усреднений)	для датчика типа "D" - 3,2 Ra для датчика типа "G" - 7,2 Ra для датчика типа "E" - 1,6 Ra

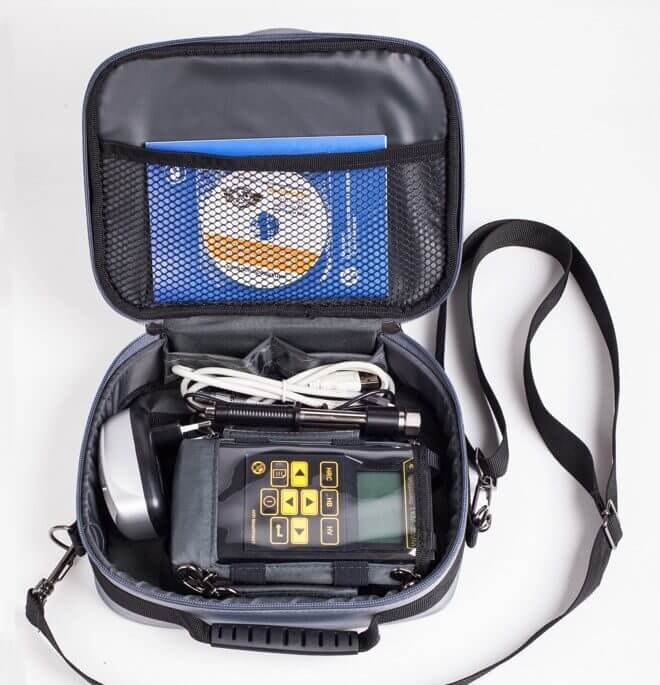

Комплектность поставки

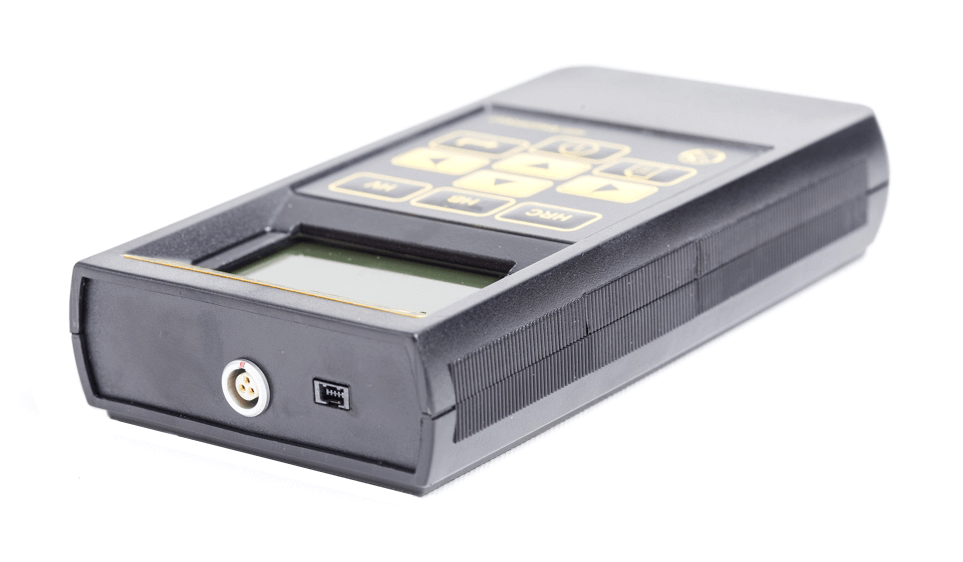

• Электронный блок твердомера

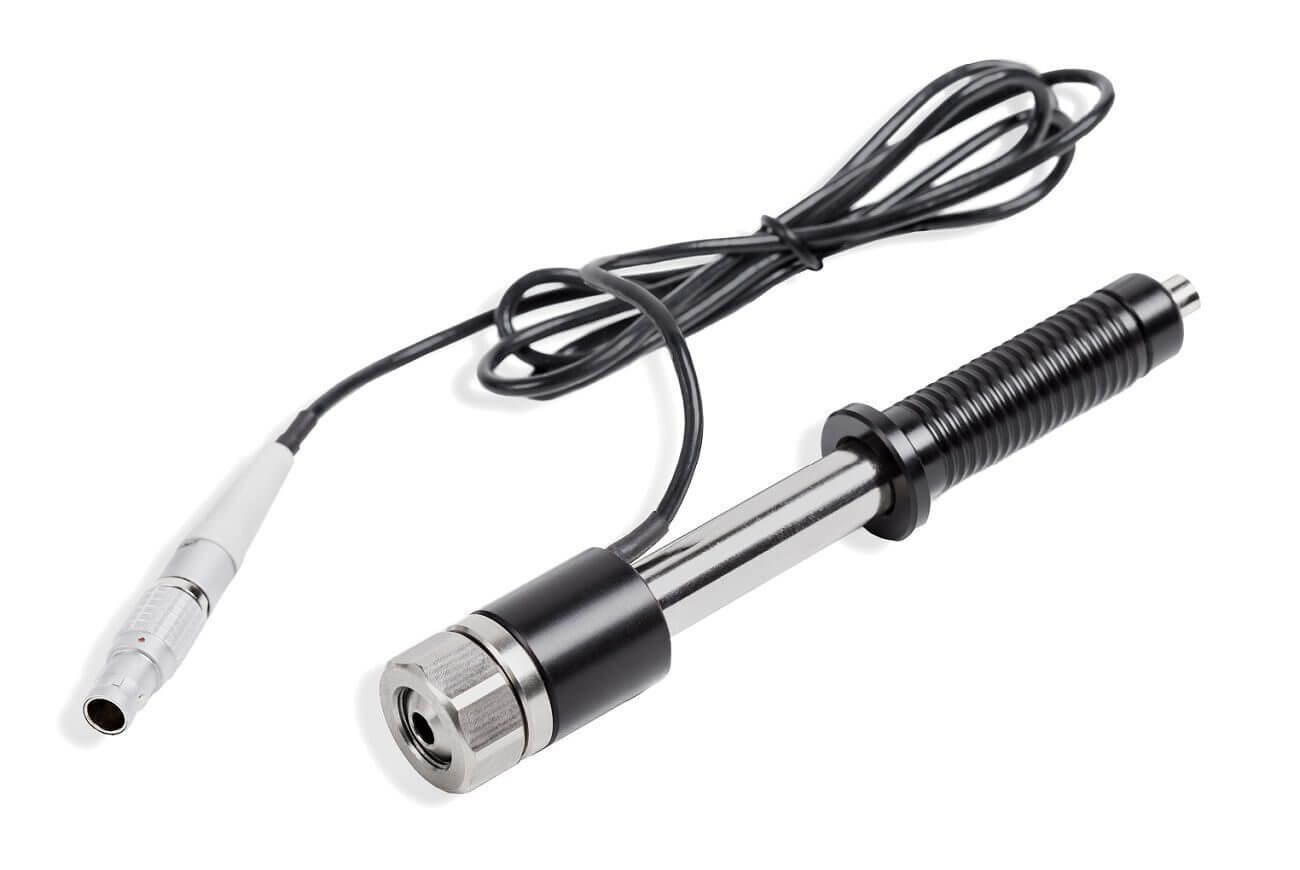

• Датчик типа "D" (штатный датчик)
• Аккумулятор (комплект, заранее установлен в прибор)
• Зарядное устройство
• Руководство по эксплуатации (совмещено с паспортом)
• Свидетельство о поверке (или отметка в паспорте)
• Кабель USB для подключения к ПК.
• Программное обеспечение для ПК
• Чехол для закрепления твердомера на груди оператора.
• Манжета для закрепления твердомера на руке оператора.

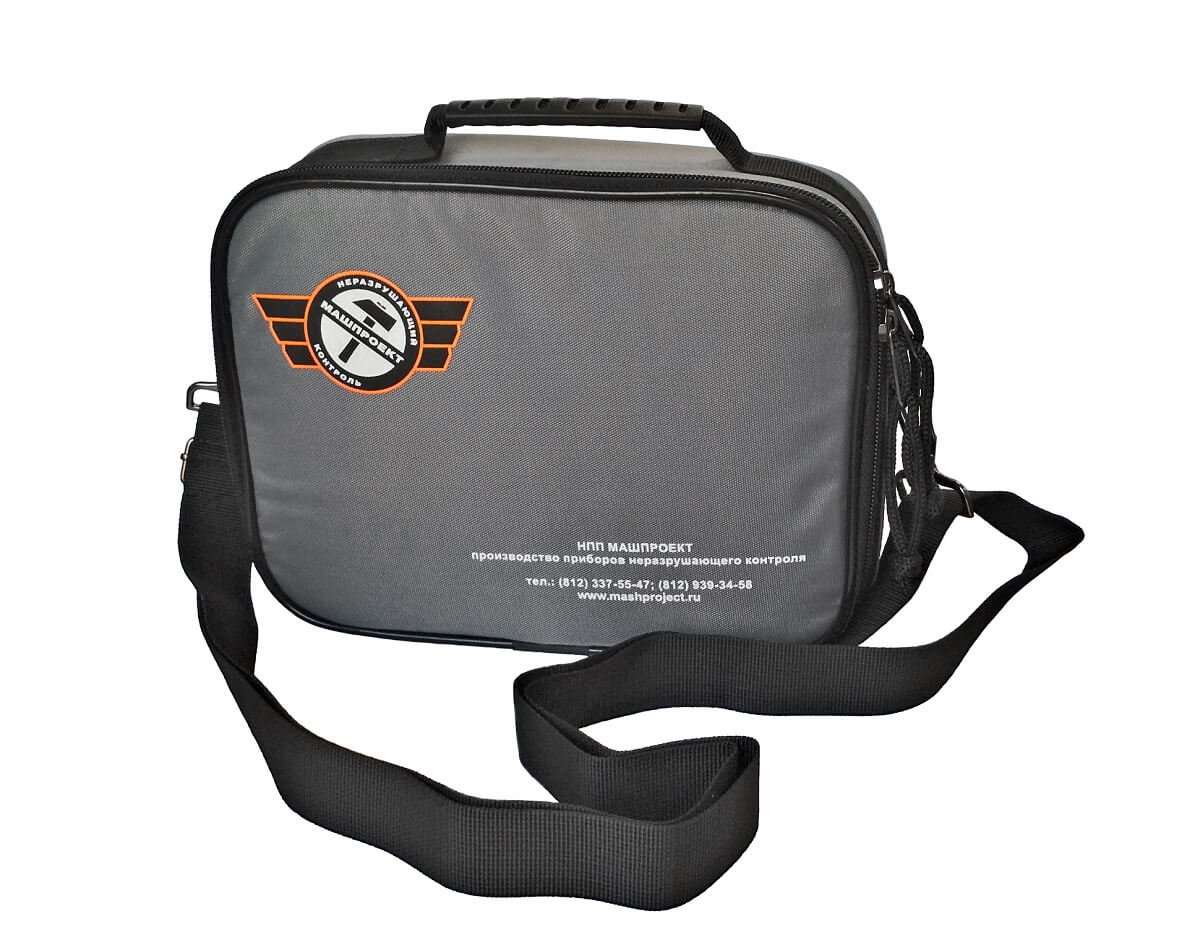

• Сумка для переноски и хранения

Дополнительные принадлежности

Характеристика	Значение

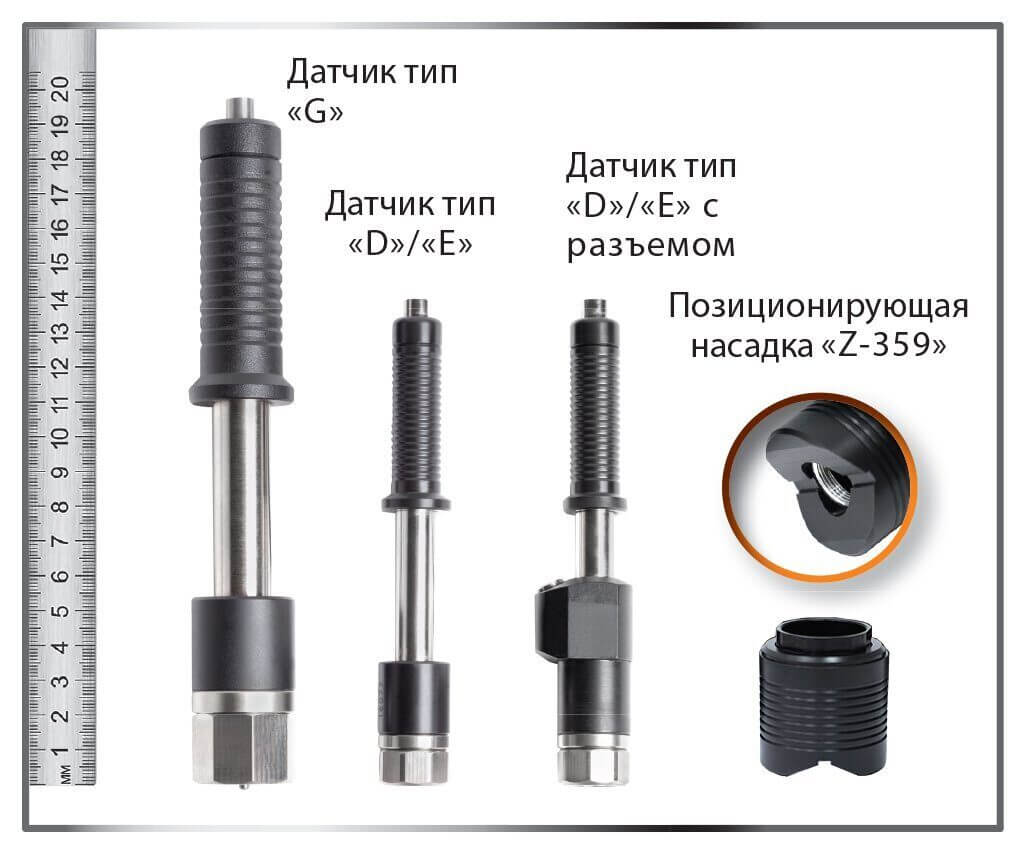

Датчик тип "D"	Датчик, входящий в штатный комплект поставки твердомера. Предназначен для решения основной массы задач контроля.
Датчик тип "G"	Датчик с повышенной энергией удара - для контроля материалов с крупнозернистой структурой (серые чугуны), изделий с высокой шероховатостью поверхности.
Датчик тип "E" (рекомендован к использованию в случае невозможности применения ультразвукового твердомера ТКМ-459)	Датчик с алмазным индентером и уменьшенной энергией удара - для контроля изделий высокой твердости с минимальным нарушением чистоты поверхности.
Специализированная насадка к датчику "D"	для облегчения позиционирования датчика на цилиндрических поверхностях (диаметром от 18 мм.).
Эталонные меры твердости (по ГОСТ 9031-75)	Для контроля работоспособности и периодической поверки твердомеров.
Аккумуляторная шлифовальная машинка	Для подготовки зоны контроля на поверхности изделий
