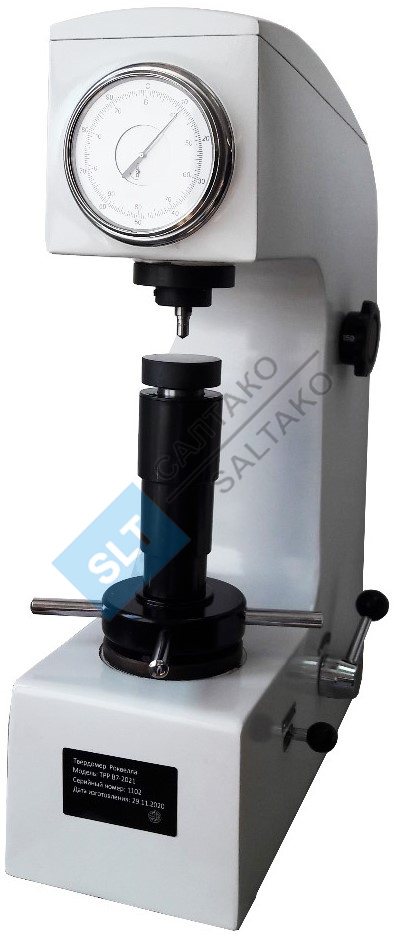

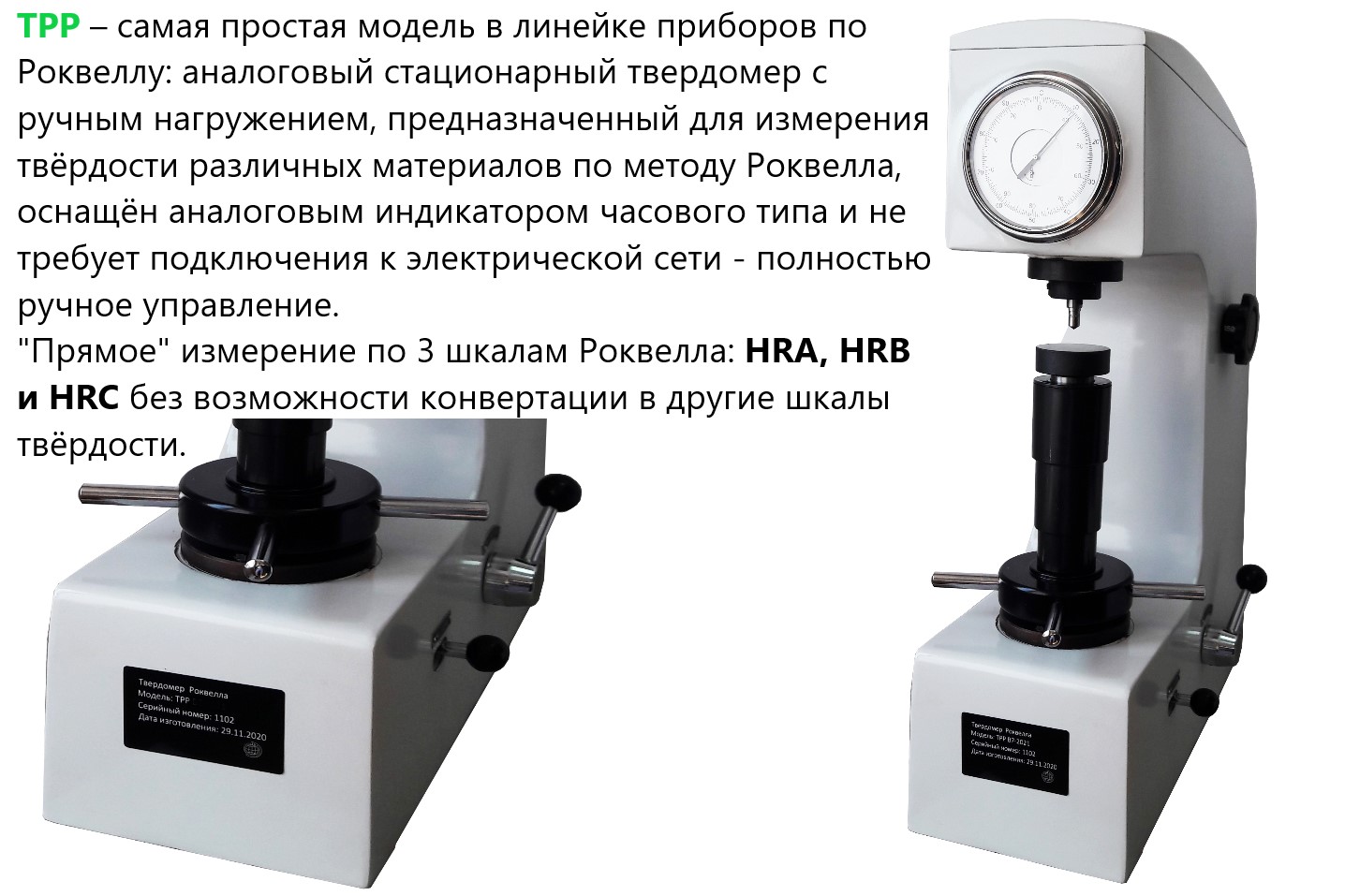

Твердомер Роквелла стационарный ТРР

 Модель твердомера, метрологические характеристики

 ТРР

 ТРД

 ТРМ

 ТР

 ТРС

 Шкалы твердости Роквелла

HRA, HRB(W), HRC

-

 Шкалы твердости Супер-Роквелла

-

HRN, HRT(W)

 Основная испытательная нагрузка по шкалам Роквелла, Н (кгс)

588,4 (60);

980,7 (100);

1471(150)

-

 Основная испытательная нагрузка по шкалам Супер-Роквелла, Н(кгс)

-

147,1 (15);

294,2 (30);

441,3 (45)

 Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, %

±0,5

-

 Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, %

-

±2,0

 Предварительная нагрузка по шкалам Роквелла, Н (кгс)

98,07 (10)

-

 Предварительная испытательная нагрузка по шкалам Супер-Роквелла, Н (кгс)

-

29,42 (3)

 Пределы допускаемой относительной погрешности основных испытательных нагрузок для шкал Роквелла, %

±0,66

-

 Пределы допускаемой относительной погрешности предварительных испытательных нагрузок для шкал Супер-Роквелла, %

-

±2,0

 Диапазон измерений твердости по шкалам Роквелла

от 70 до 93 HRA

от 25 до 80 вкл. HRB(W)

св. 80 до 100 вкл.  HRB(W)

от 20 до 35 вкл. HRC

св. 35 до 55 вкл. HRC

св. 55 до 70 вкл.  HRC

-

 Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Роквелла:

• от 70 до 93 HRA
• от 25 до 80 вкл. HRB(W)
• св. 80 до 100 вкл. HRB(W)
• от 20 до 35 вкл. HRC
• св. 35 до 55 вкл. HRC
• св. 55 до 70 вкл. HRC

• ±1,2
• ±3,0
• ±2,0
• ±2,0
• ±1,5
• ±1,0

-

 Диапазон измерений твердости по шкалам Супер-Роквелла

-

от 70 до 90 вкл. HR15N

от 90 до 94 вкл. HR15N

от 40 до 76 вкл. HR30N

св. 76 до 86 вкл.HR30N

от 20 до 78 HR45N

от 62-93 HR15T(W)

от 15 до 70 вкл. HR30T(W)

св. 70 до 82 вкл. HR30T(W)

от 10 до 72 HR45T(W)

 Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Супер-Роквелла:

• от 70 до 90 вкл. HR15N
• св. 90 до 94 вкл. HR15N
• от 40 до 76 вкл. HR30N
• св. 76 до 86 вкл. HR30N
• от 20 до 78 HR45N
• от 62 до 93 HR15T(W)
• от 15 до 70 вкл. HR30T(W)
• св. 70 до 82 вкл. HR30T(W)
• от 10 до 72 HR45T(W)

-

• ±2,0
• ±1,0
• ±2,0
• ±1,0
• ±2,0
• ±3,0
• ±3,0
• ±2,0
• ±3,0

 Модель твердомера, технические характеристики

ТРР

ТРД

ТРМ

ТР

ТРС

 Шкалы твердости Роквелла

HRA, HRB(W)

-

 Диапазон определения твердости по шкалам Роквелла

от 20 до 70 HRA

от 20 до 100 HRB

-

 Шкалы твердости Роквелла

-

HRD, HRF, HRG

-

 Диапазон определения твердости по шкалам Роквелла

-

от 40 до 77 HRD

от 60 до 100 HRF

от 30 до 94 HRG

-

 Шкалы твердости Роквелла

-

HRL, HRM, HRR

-

 Диапазон определения твердости по шкалам Роквелла

-

от 50 до 115 HRL

от 50 до 115 HRM

от 50 до 115 HRR

-

 Тип нагружения

ручной

автомат

 Диапазон времени выдержки, с

от 0 до 99

 Наличие памяти

-

200 групп по 10 значений в каждой

-

 Интерфейс связи с ПК

-

Bluetooth

USB, RS232

-

 Глубина зева/расстояния до стенки от центра индентора, мм

130

135

160

135

 Макс. высота измеряемого изделия, мм:

• С защитным кожухом
• Без защитного кожуха

• 80
• 170

• 190
• 200

• 100
• 210

•       210
• -

• 190
• 210

 Габаритные размеры, мм, не более:

• длина
• ширина
• высота

• 480
• 240
• 630

• 450
• 200
• 670

• 510
• 290
• 730

• 550
• 230
• 750

• 450
• 200
• 670

 Масса, кг, не более

65

70

80

70

 Параметры электрического питания:

• напряжение питания, В
• потребляемая мощность, Вт, не более

-

• 220 ±10 %
• 400

 Средний срок службы твердомеров, лет, не менее

10

 Рабочие условия эксплуатации:

• температура окружающего воздуха, °С
• относительная влажность воздуха, %
• атмосферное давление, кПа

• от 15 до 28
• до 80
• от 84 до 106,7

Наименование

Обозначение

Количество

Твердомер

модель по заказу

1 шт.

Индентор ø 1,588 мм*

1 шт.

Индентор ø 3,175 мм*

1 шт.

Индентор ø 6,35 мм*

1 шт.

Индентор ø 12,7 мм*

1 шт.

Алмазный наконечник*

1 шт.

Паспорт

Восток-7-ПС

1 экз.

Руководство по эксплуатации

Восток-7-РЭ

1 экз.

*по согласованию с заказчиком.

Полная документация представлена в разделе "Упаковочный лист" Руководства по эксплуатации.

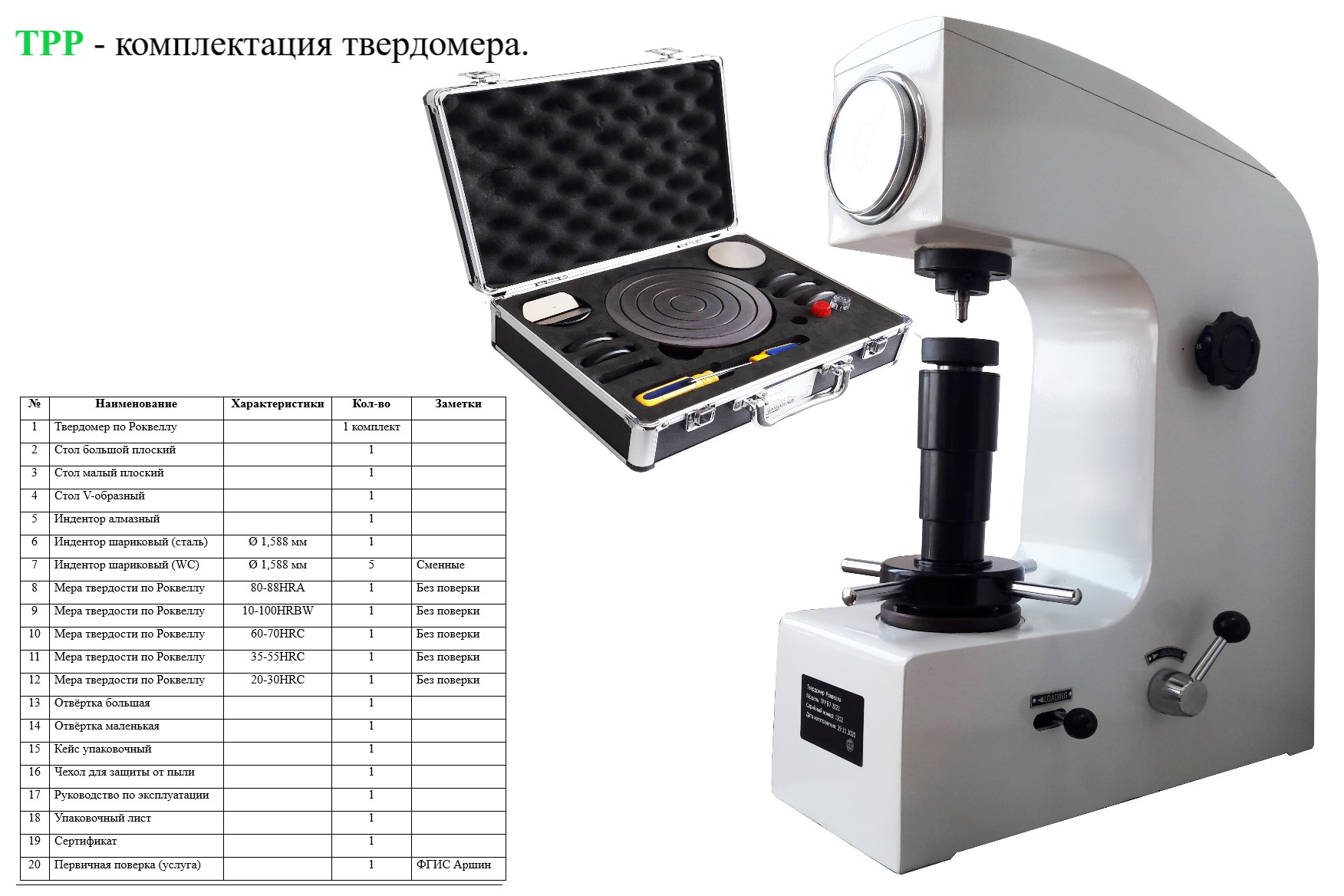

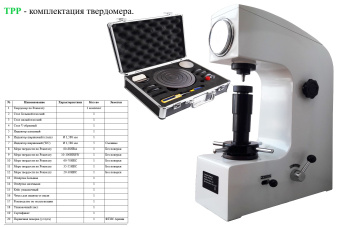

 Модель ТРР - упаковочный лист

№

Наименование

Характеристики

Кол-во

Заметки

1

Твердомер по Роквеллу

1 комплект

2

Стол большой плоский

1

3

Стол малый плоский

1

4

Стол V-образный

1

5

Индентор алмазный

1

6

Индентор шариковый (сталь)

Ø 1,588 мм

1

7

Шарик к индентору (WC)

Ø 1,588 мм

1

Сменные

8

Мера твердости по Роквеллу

80-88HRA

1

Без поверки

9

Мера твердости по Роквеллу

10-100HRBW

1

Без поверки

10

Мера твердости по Роквеллу

60-70HRC

1

Без поверки

11

Мера твердости по Роквеллу

35-55HRC

1

Без поверки

12

Мера твердости по Роквеллу

20-30HRC

1

Без поверки

13

Отвёртка большая

1

14

Отвёртка маленькая

1

15

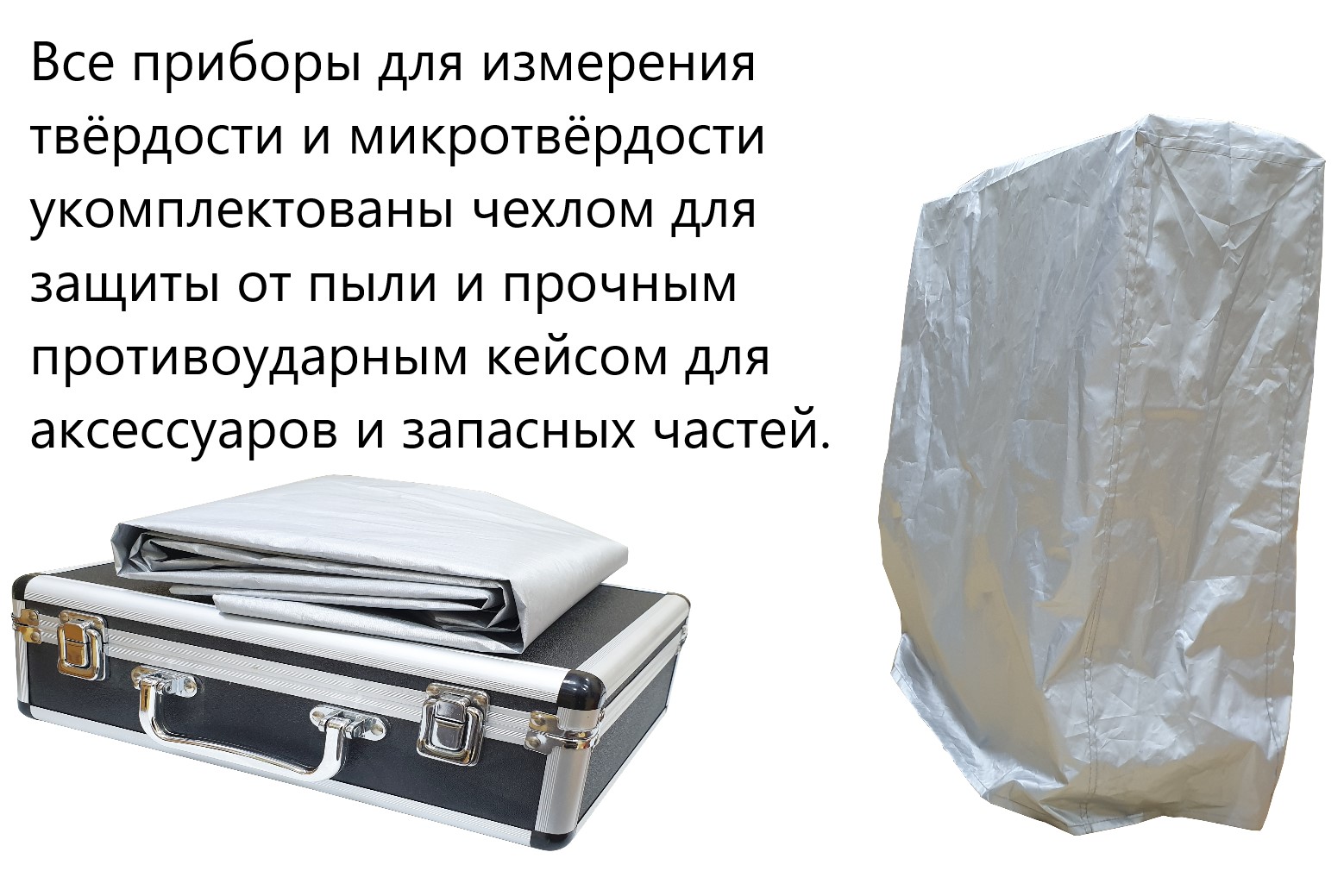

Кейс упаковочный

1

16

Чехол для защиты от пыли

1

17

Руководство по эксплуатации

1

18

Упаковочный лист

1

19

Сертификат

1

20

Первичная поверка (услуга)

1

ФГИС Аршин
