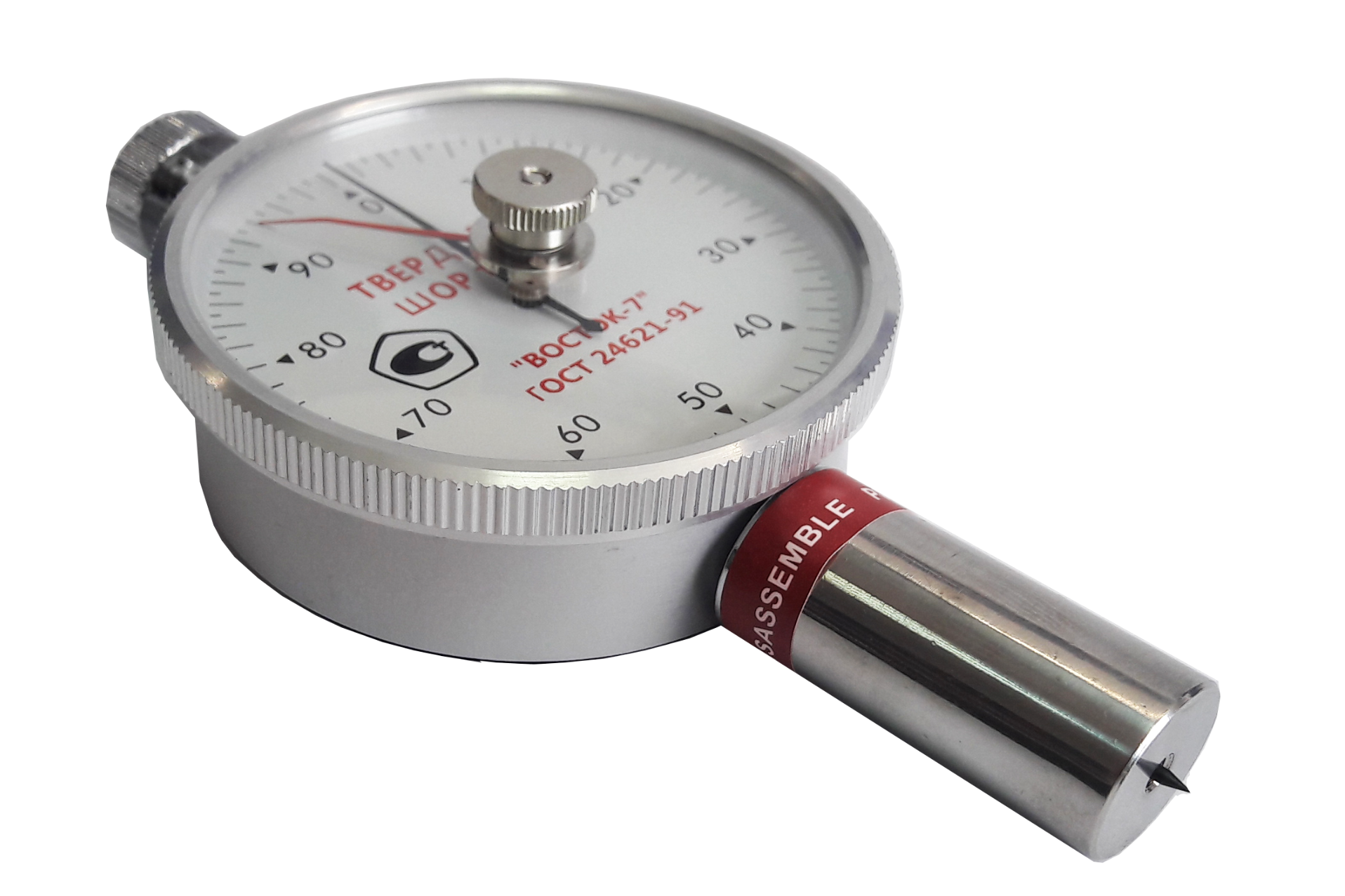

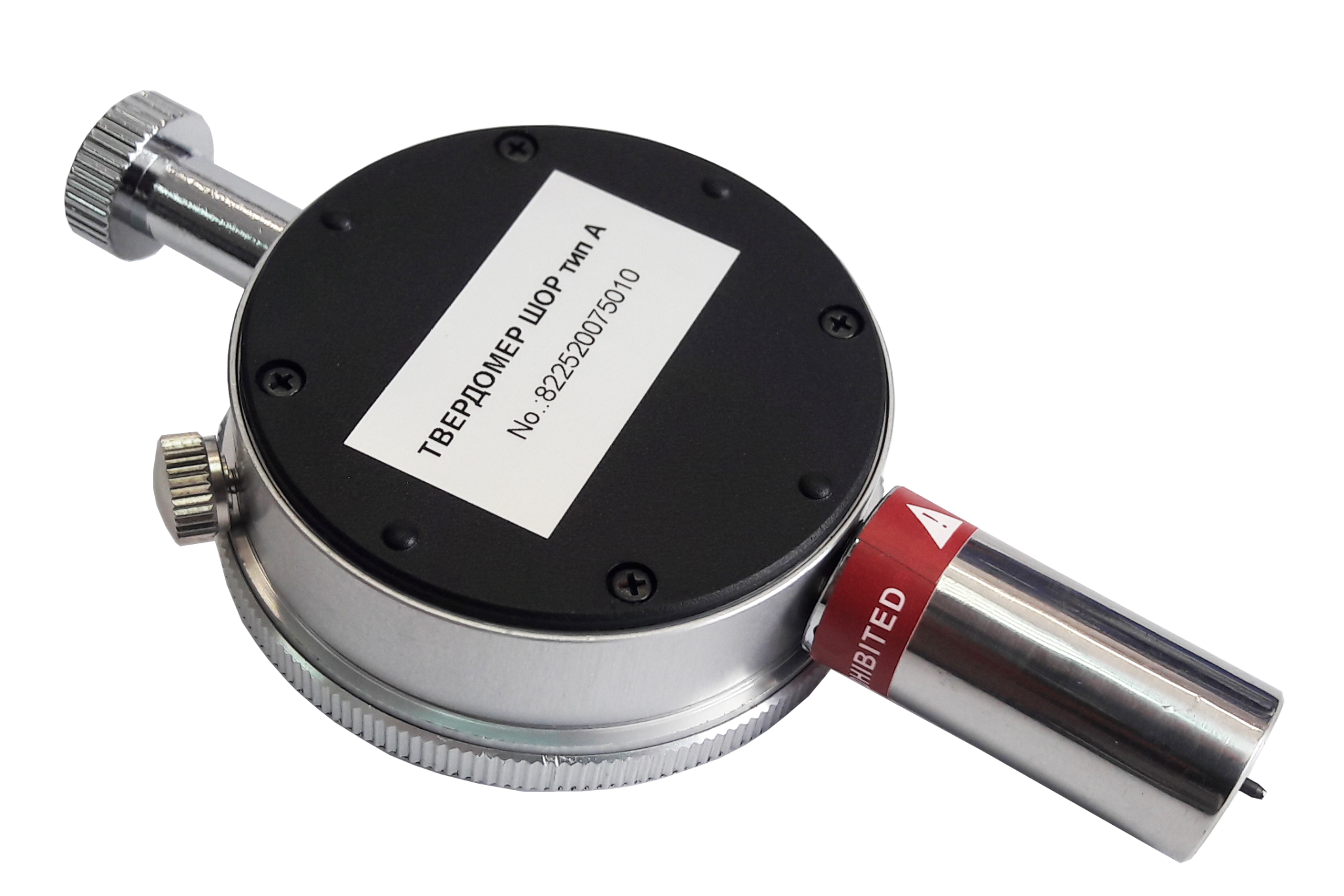

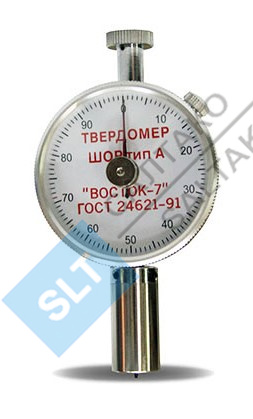

ТВР-А твердомер (дюрометр) Шора тип А с аналоговым индикатором

Диапазон показаний при цене деления шкалы равной 1 (типы А и D)

0 … 100

Рабочий диапазон для измерения твёрдости:

·        по шкале Шора тип А (модель ТВР-А)

·        по шкале Шора тип D (модель ТВР-D)

10 … 90 HA

20 … 90 HD

Цена деления отсчётного устройства, ед. твёрдости

1

Вылет индентора от опорной поверхности прибора при нулевом показании

2,5 ± 0,04 мм

Пределы допускаемой погрешности по нагрузке в любой точке шкалы прибора, (± 1 деление шкалы)

·        для ТВР-А и ТВР-АМ

·        для ТВР-D и ТВР-DМ

± 0,075 Н

± 0,445 Н

Предварительная нагрузка для ТВР-А и ТВР-АМ

0,549 ± 0,075 Н

Предельная нагрузка

·        для ТВР-А и ТВР-АМ

·        для ТВР-D и ТВР-DМ

8,064 ± 0,075 Н

49,04 ± 0,49 Н

Пределы допускаемой погрешности перемещения индентора в любой точке шкалы прибора

± 0,025 мм (± 1 деление шкалы)

Диапазон температур, °С:

·        Рабочий диапазон при эксплуатации

·        При транспортировке и хранении

+21 °С…+25 °С

-20 °С…+45 °С

Относительная влажность воздуха

30 % … 80 %

Толщина контролируемого изделия, не менее (допускается сложение 3-х однородных слоёв)::

4 мм

Минимальное расстояние между:

·        Соседними точками измерений (отпечатками)

·        Соседними точками измерений для пористых материалов

·        Центром точки измерения и краем поверхности изделия

6 мм

15 мм

9 мм

Диаметр опорной поверхности твердомера

16 мм

Минимально необходимый диаметр подготовленной поверхности для проведения измерений

12 мм

Межповерочный интервал

1 год

Масса твердомера

0,19 кг

Габаритные размеры твердомера ТВР-А и ТВР-D (В*Ш*Г)

112*60*32 мм

Масса упаковочного футляра с твердомером ТВР-А и ТВР-D

0,3 кг

Габаритные размеры упаковочного футляра (В*Ш*Г)

41*150*114 мм

Гарантийный срок эксплуатации твердомера (дюрометра)

1 год

МОДИФИКАЦИИ ТВР-АМ, ТВР-DМ

Толщина/высота контролируемого изделия, не более:

60 мм

Диаметр предметного столика для размещения контролируемого изделия:

Ø 100 мм

Усилие, создаваемое грузом-гирей:

·        Штативы для твердомеров ТВР-А

·        Штативы для твердомеров ТВР-D

9,8 ± 0,1 Н

49,3 ± 0,49 Н

Масса штатива в сборе без твердомера:

·        Штатив для твердомеров ТВР-А

·        Штатив для твердомеров ТВР-D

4,5 кг

8,5 кг

Габаритные размеры (В*Ш*Г), не более:

365х230х110

Наименование

Кол-во, шт.

Твердомер в упаковочном футляре (для ТВР-А и ТВР-D)

1

Паспорт c Методикой Поверки

1

Поверка средств измерений с занесением результатов в электронную базу ФГИС "Аршин"

1
