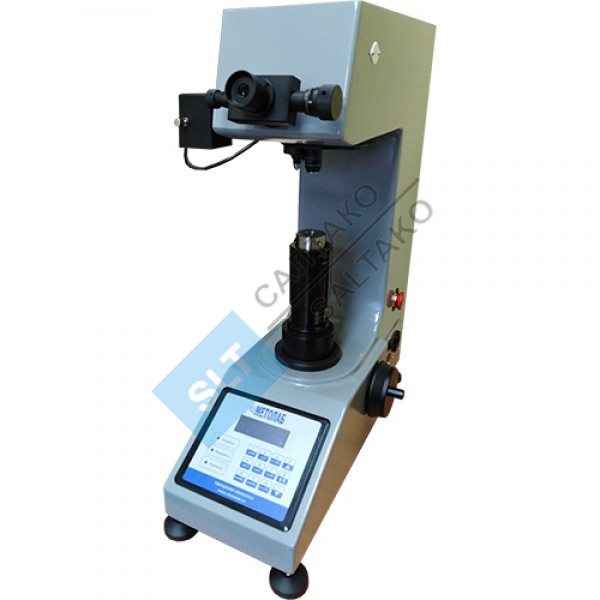

Стационарный твердомер МЕТОЛАБ 451 по Виккерсу

Стационарный твердомер МЕТОЛАБ 451 по Виккерсу

МЕТОЛАБ 451 – стационарный твердомер для измерения различных материалов по методу Виккерса (шкала HV) в полном соответствии с ГОСТ 2999-79. Благодаря своим характеристикам, прибор позволяет измерять твердость сталей, чугуна, цветных металлов, мягких сплавов и других подобных материалов. Твердомер оснащается электронным переключателем величины нагрузки, имеет функциональную возможность ввода значений длины диагонали с панели управления с последующим автоматическим расчетом твердости. Также можно отметить широкий диапазон измеряемых значений (от 5 до 2500 HV) и диапазон прилагаемой нагрузки (от 1 до 50 кг).

Подробнее

ЗАКАЗАТЬ

Под заказ

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Описание

Описание

Стационарный твердомер МЕТОЛАБ 451 по Виккерсу

МЕТОЛАБ 451 – стационарный твердомер для измерения различных материалов по методу Виккерса (шкала HV) в полном соответствии с ГОСТ 2999-79. Благодаря своим характеристикам, прибор позволяет измерять твердость сталей, чугуна, цветных металлов, мягких сплавов и других подобных материалов. Твердомер оснащается электронным переключателем величины нагрузки, имеет функциональную возможность ввода значений длины диагонали с панели управления с последующим автоматическим расчетом твердости. Также можно отметить широкий диапазон измеряемых значений (от 5 до 2500 HV) и диапазон прилагаемой нагрузки (от 1 до 50 кг).

Отличительные особенности стационарного твердомера по Виккерсу МЕТОЛАБ 451:

Простое и интуитивно понятное управление прибором;
Простота и легкость обслуживания твердомера;
Широкий диапазон измеряемых значений – от 5 до 2500 HV;
Автоматическое приложение испытательных нагрузок в диапазоне: 1 кг (9.8 Н); 2 кг (19.61 Н); 3 кг (29.4 Н), 5 кг (49 Н), 10 кг (98 Н); 20 кг (196.1 Н); 30 кг (294 Н), 50 кг (490 Н);
Цена деления шкалы отсчетного микроскопа: 0,5 мкм при 200х, 1 мкм при 100х;
Твердомер оснащен электронным переключателем величины нагрузки;
Яркий и четкий ЖК дисплей, отображающий всю необходимую служебную информацию, в том числе выбранную шкалу, установленную нагрузку, время выдержки, режим испытаний и пр.;
Автоматическая система нагружения гарантирует высокую точность и повторяемость результатов.

Технические характеристики стационарного твердомера Виккерса МЕТОЛАБ 451

Метрологические и технические характеристики

Испытательные нагрузки по шкалам Виккерса, а также пределы допустимого отклонения нагрузок приведены в таблице 2.
Таблица 2 - Метрологические характеристики испытательных нагрузок

Испытательные нагрузки, Н	Пределы допустимого отклонения нагрузок, %
2,942; 4,903; 9,807, 19,61; 49,03; 98,07; 196,1; 294,2; 490,3	±1,0

Диапазоны измерений твердости по шкалам Виккерса приведены в таблице 3.

Таблица 3 - Диапазоны измерений твердости по шкалам Виккерса

Модификация твердомера	Шкалы Виккерса	Диапазоны измерений твердости, HV
МЕТОЛАБ 421 МЕТОЛАБ 422	HV 0,3; HV 0,5	от 50 до 1000
МЕТОЛАБ 421 МЕТОЛАБ 422	HV 1; HV 2; HV 5; HV 10	от 50 до 1500
МЕТОЛАБ 451, МЕТОЛАБ 452	HV 1; HV 2; HV 5; HV 10; HV 20; HV 30; HV 50	от 50 до 1500

Пределы допускаемых абсолютных погрешностей твердомеров приведены в таблице 4.

Таблица 4 - Метрологические характеристики твердомеров

Обозначение шкалы твёрдости	Интервалы измерений твёрдости HV
	от 50 до 125	от 125 до 175	от 175 до 225	от 225 до 275	от 275 до 325	от 325 до 375	от 375 до 425	от 425 до 475	от 475 до 525
	Пределы допускаемой абсолютной погрешности твердомера, HV, (±)
HV0,3	4	7	10	14	18	23	28	34	40
HV0,5	3	7	10	13	15	19	24	27	30
HV1	3	6	8	10	12	14	16	20	25
HV2	3	5	6	8	9	12	16	18	20
HV5	3	5	6	8	9	11	12	14	15
HV10, HV20	3	5	6	8	9	11	12	14	15
HV30, HV50	3	5	6	6	6	7	8	9	10

Обозначение шкалы твёрдости	Интервалы измерений твёрдости HV
	от 525 до 575	от 575 до 625	от 625 до 675	от 675 до 725	от 725 до 775	от 775 до 825	от 825 до 875	от 875 до 925	от 925 до 1075	от 1075 до 1500
	Пределы допускаемой абсолютной погрешности твердомера, HV, (±)
HV0,3	47	54	62	70	75	80	89	99	110	-
HV0,5	36	42	46	49	56	64	68	72	90	142
HV1	28	30	32	35	42	48	51	54	60	77
HV2	22	24	26	28	30	32	38	45	50	77
HV5	17	18	20	21	23	24	26	27	40	52
HV10; HV20	17	18	20	21	23	24	26	27	30	39
HV30, HV50	11	12	13	14	15	16	19	18	20	26
Примечание 1: Метрологические характеристики действительны для 5 измерений Примечание 2: В твердомерах МЕТОЛАБ 421, МЕТОЛАБ 422 используются шкалы HV 0,3 - HV 10, в твердомерах МЕТОЛАБ 451, МЕТОЛАБ 452 используются шкалы HV 1 - HV 50

Технические характеристики твердомеров приведены в таблице 5.

Таблица 5 - Технические характеристики твердомеров

Наименование характеристики

Значение характеристики

Условия эксплуатации:

- температура окружающего воздуха, °С

- относительная влажность окружающего воздуха, %, не более

от +10 до +35

Электропитание:

- напряжение переменного тока, В

- частота переменного тока, Гц

220 ±22

50 ±0,5

Габаритные размеры (длина×ширина×высота), мм, не более

МЕТОЛАБ 421, МЕТОЛАБ 451

МЕТОЛАБ 422, МЕТОЛАБ 452

530х280х630

560х260х670

Масса, кг, не более

Комплектность поставки стационарного твердомера по Виккерсу МЕТОЛАБ 421

Наименование	Количество, шт.	Примечание
Твердомер МЕТОЛАБ 421, или МЕТОЛАБ 422, или МЕТОЛАБ 451, или МЕТОЛАБ 452 в составе:	1	В соответствии с моделью
	1
- регулировочная ножка	4
- наконечник алмазный НП	1
- стол для испытаний плоский	1
Сменные части	1
Принадлежности	1
Руководство по эксплуатации МЕТОЛАБ 421/422/451/452 - 01 РЭ	1
Паспорт на меры твёрдости МТВ	1
