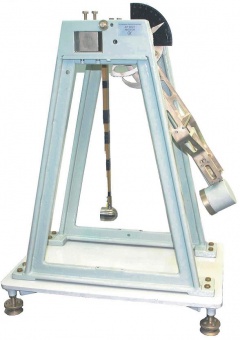

Установка баллистическая ГлобалТест AP8001

• Воспроизведение ударного ускорения в диапазоне от 1 000 до 80 000 м/с².
• Проведение калибровки и поверки измерительных преобразователей при ударном нагружении: определение осевого коэффициента преобразования, нелинейности амплитудной характеристики, относительного коэффициента поперечного преобразования.
• Применение в качестве образцового средства измерения 1-го разряда по ГОСТ 8.137-84.

• Принцип действия установки основан на методе баллистического маятника. Контроль создаваемой амплитуды импульса ударного ускорения ведется с помощью образцового измерительного преобразователя ускорения (ИП).
• Конструктивно установка состоит из станины, на которой с помощью специальных подвесов закреплены молот и наковальня со встроенным образцовым ИП. Амплитуда ударного ускорения зависит от высоты подъёма молота. Для изменения длительности удара на молоте предусмотрена установка специальных прокладок, например, из алюминия, текстолита или резины.

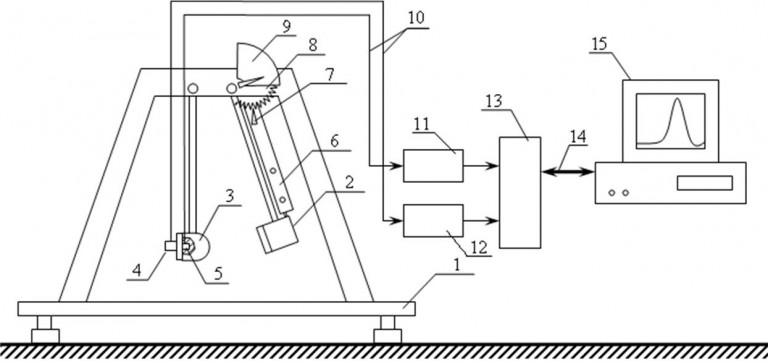

1-станина установки;
2-молот;
3-наковальня;
4-поверяемый ИП;
5-образцовый ИП AP1012;
6-держатель молота с пусковым устройством;
7-фиксатор;
8-храповый сектор;
9-стрелочный указатель угла наклона молота;
10-антивибрационный кабель AK02;
11, 12-измерительный усилитель, например, AP5100;
13-анализатор спектра, например, AP19;
14-линия связи;
15-персональный компьютер.
