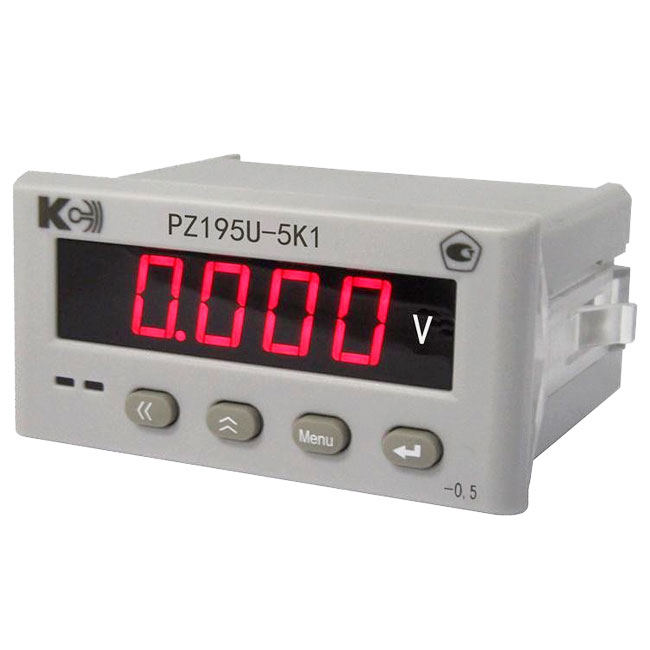

PZ195U-5K1 Вольтметры одноканальные (лицевая панель 96х48 мм)

Характеристика, параметр

Описание, значение

Основные погрешности

Пределы допускаемой основной приведенной погрешности измерения напряжения, %:

± 0,5

Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц

± 0,1

Пределы допускаемой основной приведенной погрешности преобразования напряжения на аналоговом выходе, %

± 0,5

Номинальные значения входного сигнала

Номинальное значение напряжения постоянного тока Uн,

- мВ

- В: (1)

100; 200; 500; 1000; 2000;

1; 2; 5; 10; 20; 50; 100; 200; 300; 500

Номинальный входной ток модификации PZ195U, предназначенной для измерения напряжения постоянного тока более 500В с использованием добавочного сопротивления, Iн, мА

5

Диапазоны измеряемых сигналов

- для PZ195U прямого включения (3)

- для PZ195U, работающего с добавочным сопротивлением (2)(3)

±(0,005…1,2)·Uн

или (0,005…1,2)·Uн

±(0,005…1,2)·Iн

или (0,005…1,2)·Iн

Перегрузка на измерительном входе

Допустимая кратковременная перегрузка на входе

2·Uн  в течение 10 с

Сопротивление измерительного входа

Сопротивление входа, МОм, не менее

1

Каналы измерения

Количество каналов измерения

1

Питание

Напряжение питания(1)

~80-270, 45-55 Гц или =80-270

=19-50

Мощность, потребляемая от источника питания, ВА, не более

4

Время установления рабочего режима после включения питания, мин, не более

5

Индикация

Тип индикатора

1-строчный светодиодный

Диапазон отображаемых значений

-9999…0…9999

или 0…9999

Период обновления результатов измерения, с, не более

1,1

Аналоговые выходы (модификация К)

Количество

1

Тип (выбирается при заказе)

4-20 мА, 4-12-20 мА, 0-20 мА, 0-5 мА, ±5мА

0-5 В, 1-5 В или 0-10 В

Сопротивление нагрузки:

- для выходов типа 4-20 мА, 0-20 мА, Ом, не более

350

- для выходов типа 0-5 мА, Ом, не более

1400

- для выходов типа 0-5 В, 1-5 В, кОм, не менее

20

- для выходов типа 0-10 В, кОм, не менее

20

Порт RS-485 (модификация К, модификация S)

Протокол связи

Modbus RTU

Скорость обмена, бод

2400, 4800, 9600, 19200 (уставки)

Формат данных

8 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)

Релейные выходы (модификация S)

Количество реле

2

Нагрузка выхода

5 А; ~250 В/

~/= 30В;

Контакт реле

Нормально разомкнутый или переключающий(5)

Дискретные входы (модификация S)

Тип входа

Для подключения «сухого контакта» (внутреннее питание)

Количество

4

Напряжение на разомкнутом входе

~/= 4мА

Ток замкнутого входа

4 мА

Изоляция

Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее

100

Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:

- питание – входы

2

- питание – выходы

2

- входы – выходы

1

Климатические условия

Эксплуатация /
транспортирование и хранение

Температура окружающего воздуха, °С:

-10…+50 / -50…+80

-40…+70 / -50…+80

Относительная влажность, %

93 при +35 °С,
без конденсации влаги

Высота над уровнем моря, м, не более

2500

Размеры и масса

Габаритные размеры передней панели, мм

По таблице 2

Габаритная длина, мм

По таблице 2

Вырез в щите, мм

По таблице 2

Масса прибора, кг, не более

По таблице 2
