Измеритель светового потока ''ТКА-КК1''

Прибор предназначен для измерения полного светового потока светодиодов по методу "интегрирующей сферы" ("Сферы Ульбрихта"), в люменах.

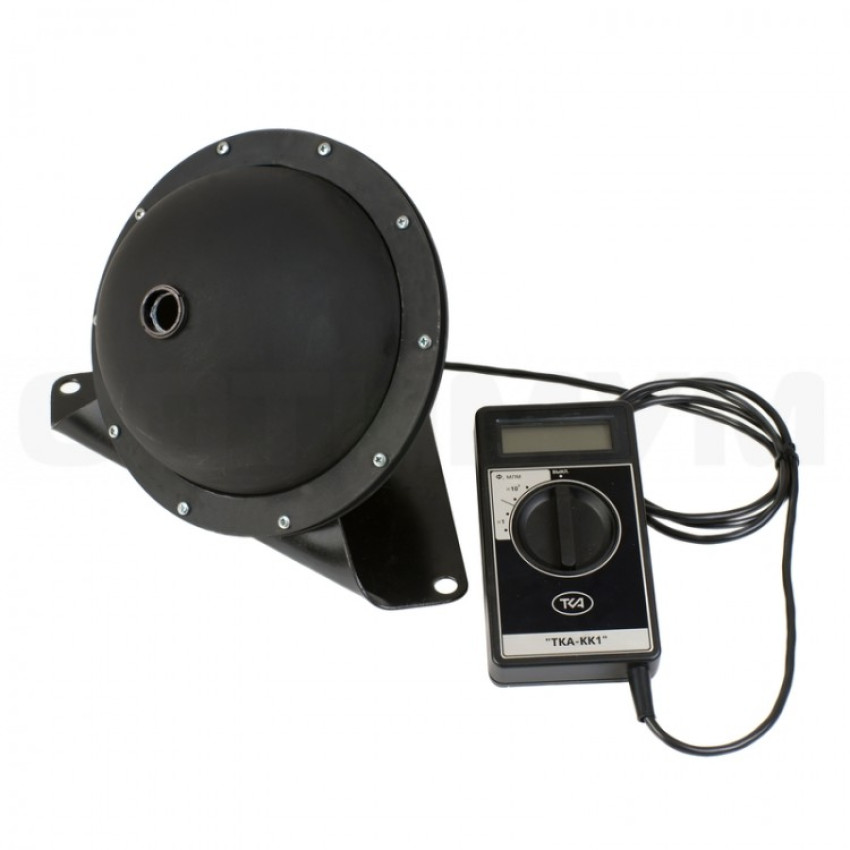

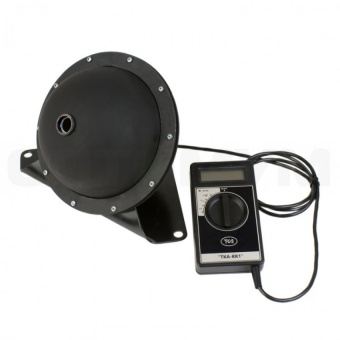

Конструкция прибора Измеритель светового потока "ТКА-КК1"

Конструктивно прибор состоит из двух функциональных блоков. Диаметр сферы 140 мм, приёмник света – фотодиод, размещённый в нижней полусфере. Измерительный блок выполнен в виде шара на жёстком основании, шар является "интегрирующей сферой". В нём имеется входной тубус для установки светодиодов диаметром до 14 мм и сменных диафрагм, входящих в комплект, для позиционирования светодиодов диаметрами 3, 5, 9 мм.

Интегрирующая сфера внутри окрашена белой, диффузно отражающей краской с коэффициентом отражения ρ = 96 %.

Основные технические данные и характеристики прибора Измеритель светового потока "ТКА-КК1"

Диапазон измерений светового потока	1 ÷ 2 000 лм
Основная относительная погрешность измерений светового потока	± 10,0 %

Условия эксплуатации прибора Измеритель светового потока "ТКА-КК1"

Температура окружающего воздуха	от 0 до +50 °С
Относительная влажность воздуха при температуре окружающего воздуха 25 °С	65 ± 15 %
Атмосферное давление	80 ÷ 110 кПа

Габаритные размеры прибора Измеритель светового потока "ТКА-КК1"

Измерительный блок (не более)	155 х 77 х 40 мм
Измерительный шар (не более)	180 х 180 х 180 мм
Диаметр входного окна под светодиод (не более)	20,0 мм
Масса прибора (не более)	2,0 кг
Элемент питания - типоразмер батареи «Крона»	9 В

Программное обеспечение

• отсутствует.

Комплектация Измеритель светового потока "ТКА-КК1":

• Измеритель светового потока "ТКА-КК1"
• Набор сменных диафрагм
• Щелочной элемент питания типа “Крона” (6F22)
• Руководство по эксплуатации
• Транспортная тара

Существенные преимущества Измерителя светового потока "ТКА-КК1" перед аналогами

• Прямых отечественных аналогов нет
• Простота и удобство в эксплуатации
• Определения значений в режиме реального времени
• Малое энергопотребление
• Доступная цена
