Спектрофотометр ''ТКА-Спектр''(ФАР)

Прибор предназначен для измерения абсолютного спектрального распределения источников света и световых приборов в диапазоне от 400 до 790 нм, измерения энергетической освещенности (облучённости) в Вт/м² и плотности фотосинтетического фотонного потока PPFD в мкмоль/с/м².

Основные технические данные и характеристики прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

Диапазон измерения полной облучённости  (два режима измерения: с ослабителем и без ослабителя)	100 ÷ 600 000 мВт/м² (калибровка по источнику типа А)
Предел расширенной неопределенности по каналу облученности, не более, %	10,0
Режим измерений	Непрерывный/Пауза
Спектральный диапазон, нм	400 ÷ 790
Основная относительная погрешность измерений облучённости (не более)	± 8,0 %
Приёмник	Полихроматор, 128-пиксельная линейка кремниевых фотоэлементов
Шаг сканирования, нм	3,33
Ширина спектральной линии (FWHM), нм	9,9
Диапазон времени интеграции (проведения замера), мс	16 ÷ 4096
Обновление вывода данных зависит от уровня энергетической освещённости источника света и занимает до 5 с.

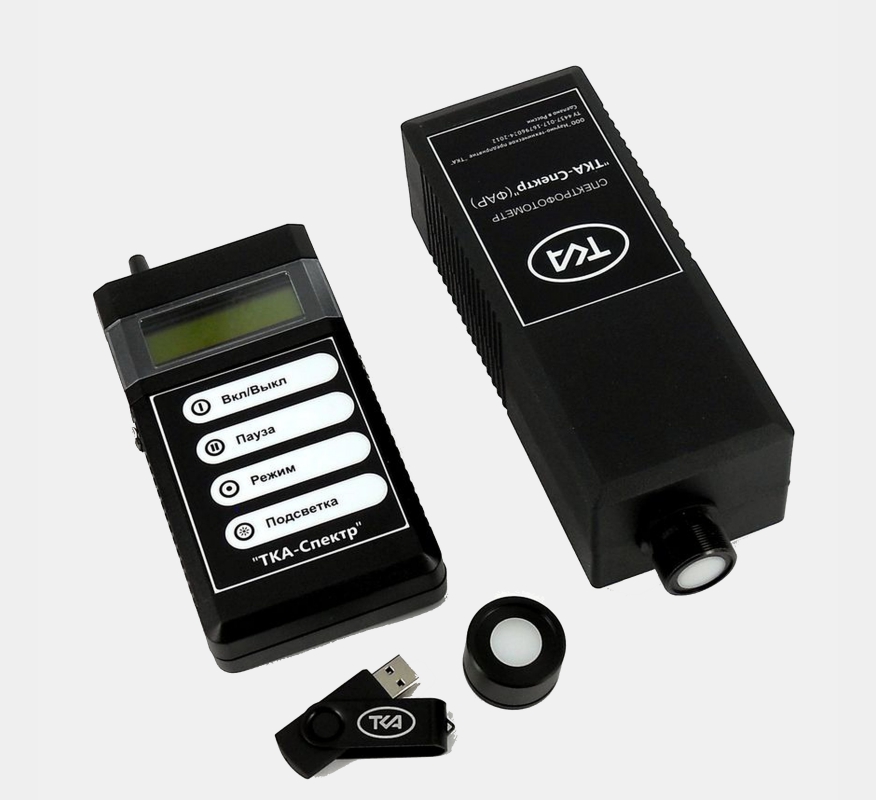

Конструкция прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

В мировой практике было принято соглашение, которое позволяет нам определить и измерить ФАР облучённость как падающий квантовый поток в диапазоне  от 400 до 700 нм  без привлечения каких-либо экспериментальных реакций растений. Для количественного перехода от единиц энергетической мощности к единицам световой мощности используем стандартное выражение (см. "Светотехнические измерения"  М.Г. Козлов, К.А. Томский, с.37).

Нормативные документы прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

ГОСТ Р 58461-2019 Освещение растений в сооружениях защищенного грунта. Термины и определения
ГОСТ Р 57671-2017 Приборы облучательные со светодиодными источниками света для теплиц. Общие технические условия.
ПНСТ 211-2017 Облучение растений светодиодными источниками света. Методы измерений.

   Конструкция входного объектива включает косинусный корректор. Апертура косинусного корректора составляет 180^о и позволяет исключить ряд проблем оптико-геометрического согласования. Дополнительно прибор комплетуется косинусным корректором-ослабителем. Прямые измерения в двух режимах.

Спектрофотометр ''ТКА-Спектр''(ФАР) является прямо отсчётным устройством с выводом зональных значений облучённости на дисплее в мВт/м² и квантовой эффективности PPFD в мкмоль/с/м² в четырех зонах B/G/R/FR (синий, зелёный, красный, дальний красный).

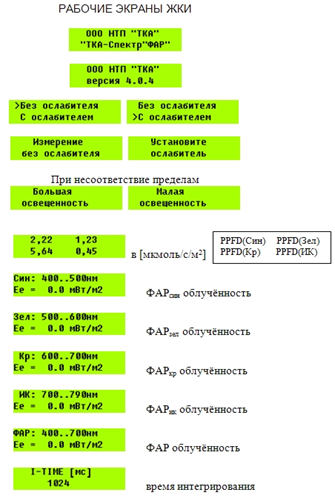

Сводная таблица рабочих экранов LCD прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

Благодаря тщательному отбору используемых функций и выводимых параметров удалось минимизировать количество всевозможных меню и экранов. Размер выводимых символов позволяет уверенно считывать показания прибора до одного метра.

Интерфейсная часть ПО (freeware) Спектрофотометр (@ M' Windows) служит для отображения принимаемых данных как в табличном, так и в графическом виде, сохранения результатов измерений.

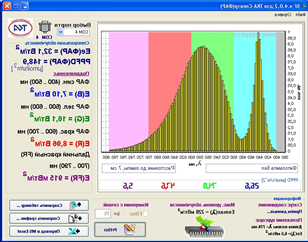

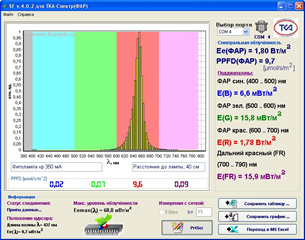

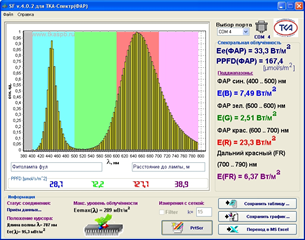

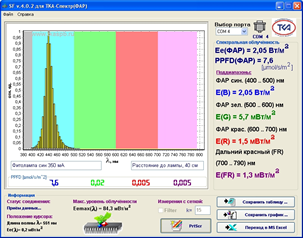

Главное окно ПО SF 4.0.2 (примеры измерения реальных фитосветильников)

Электрические данные прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

Дисплей: жидкокристаллический LCD – 2 строки по 16 символов.
Протокол: Оригинальный открытый цифровой протокол.
Питание: NiMH аккумуляторная батарея 6HR61 8,4 В, 170 ÷ 250 мАч.
Зарядное устройство: через сетевой адаптер .

Механические данные прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

Температура окружающего воздуха                                         +5…40°C
Масса прибора с источником питания, кг, не более                 2,0
Габаритные размеры:
блок индикации и питания:165(L)x85(B)x35(H) мм;
оптикоэлектронный блок (ОЭБ): 240(L)х72(B)х65(H) мм;
сетевой адаптер для зарядки аккумуляторной батареи: 75(L)x46(B)х70(H) мм.

На нижней стороне ОЭБ расположено резьбовое гнездо (1/4") для крепления на штативе.

Область применения прибора Спектрофотометр ''ТКА-Спектр''(ФАР)

Прибор хорошо себя зарекомендовал при исследованиях на этапе конструирования новых светодиодных тепличных фитоламп и при оценке энергоэффективности осветительного прибора в процессе эксплуатации.

Комплектация прибора Спектрофотометр ''ТКА-Спектр''(ФАР):

• Спектрофотометр ''ТКА-Спектр''(ФАР)
• Косинусный корректор-ослабитель
• NiMH аккумуляторная батарея (типоразмер «Крона», 6F22, 8,4 В)
• Адаптер для зарядки аккумуляторной батареи
• Кабель связи с ПК (USB Am-Bm)
• Носитель информации с программным обеспечением
• Руководство по эксплуатации
• Паспорт
• Сумка для прибора
• Транспортная тара
