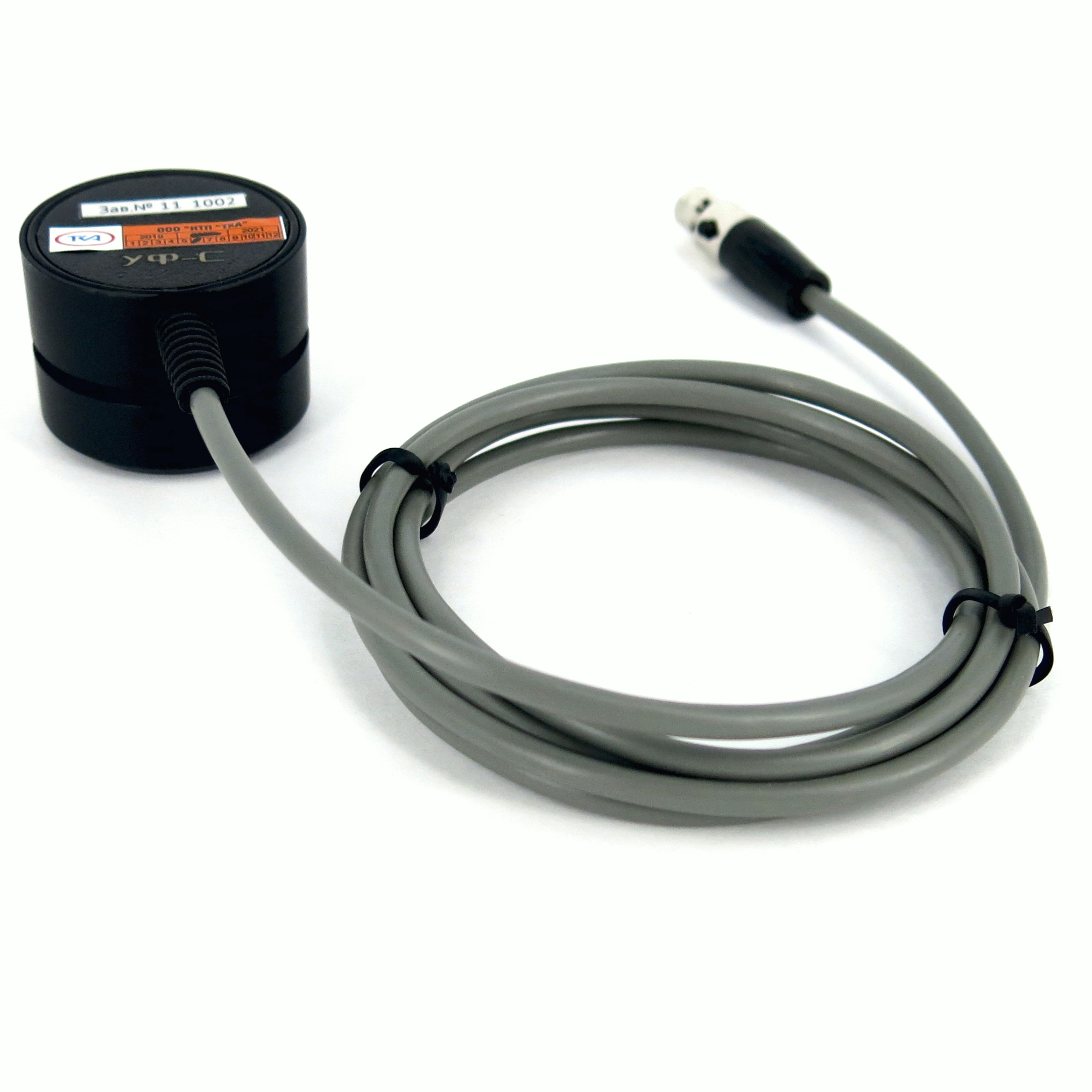

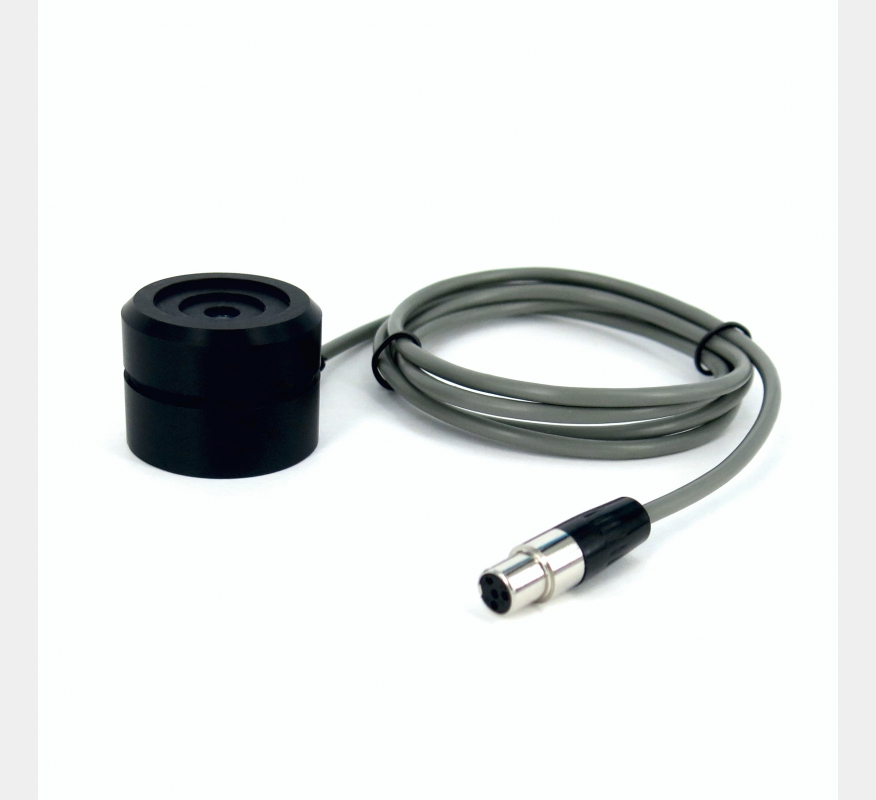

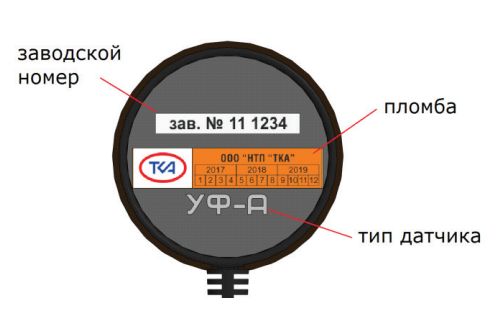

Датчик оптический цифровой ''ТКА-ДОЦ''

Датчик предназначен для измерения (в зависимости от типа датчика) облучённости в областях спектра 315…400 нм (зона УФ-А), 280…315 нм (зона УФ-В), 280…400 нм (зона УФ-А+В), 200…280 нм (зона УФ-С), освещённости или яркости в видимой области спектра.

Основные технические характеристики Датчика оптического цифрового ''ТКА-ДОЦ''

Динамический диапазон значений измеряемой величины	1,00 ÷ 1 000 000
Погрешность градуировки, не более	± (3,0 ÷ 5,0) %
Пределы дополнительной относительной погрешности прибора при измерении оптических величин, за счет изменения чувствительности фотометрической головки при изменении температуры воздуха в зоне измерений на каждые 10 °С в диапазоне от -30°С до 15°С и от +25°С до 60°С	± 3,0 %
Размерность измеряемой величины в зависимости от типа датчика: Облучённость Освещённость Яркость	мВт/м2 лк кд/м2
Длительность единичного измерения	2 мс
Угловая характеристика чувствительности датчика в зависимости от типа*
Облучённость по уровню 1, не менее	± 10,0 °
Освещённость	косинусная
Яркость по уровню 1, не менее	± 12,5 °
Эксплутационные параметры
Рабочее напряжение интерфейса UART	3 В

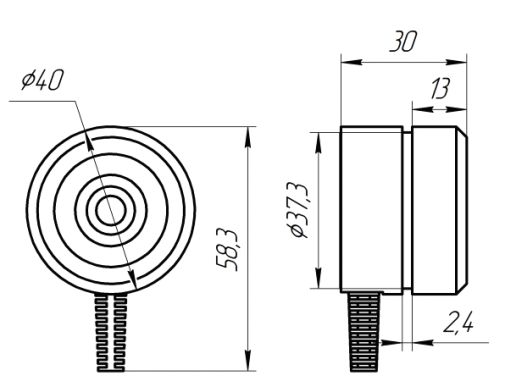

Габаритные размеры датчика	Ø40 х 30 мм
Длина кабеля	1,2 м
Тип разъёма	4-х контактный mini XLR
Масса, не более	100 г
Температура окружающего воздуха	от -30 до +60 °С
Относительная влажность воздуха при температуре окружающего воздуха +25 °С	до 98 %
Диапазон атмосферного давления	80 ÷ 110 кПа

Область применения Датчика оптического цифрового ''ТКА-ДОЦ''

Выполнение работ при санитарном и техническом надзоре в жилых и производственных помещениях, аттестации рабочих мест и других сфер деятельности.

Устройство и работа

Конструктивно датчик выполнен в виде единого блока с кабелем для осуществления подключения питания и обмена данными.
Принцип работы датчик заключается в преобразовании фотоприёмным устройством оптического излучения в электрический сигнал с последующей передачей результата измерения по проводному интерфейсу в виде цифрового кода.
В корпусе датчика по диаметру сделана проточка шириной 2,4 мм для крепления датчика на штативное крепление (опция) или на оснастке, имеющейся у потребителя.
Для работы датчик подключение может производиться к Блоку обработки информации (ЮСУК.10.0002 БОИ «ТКА-УФД», поставляется отдельно) или любому устройству, имеющему соответствующие характеристики.

Обмен данными производится по протоколу UART.

Параметры подключения:

Бодрейт (Baud rate) 115200
Биты данных (Data bits) 8
Стоп-биты (Stop bits) 1
Четность (Parity) нет (none)

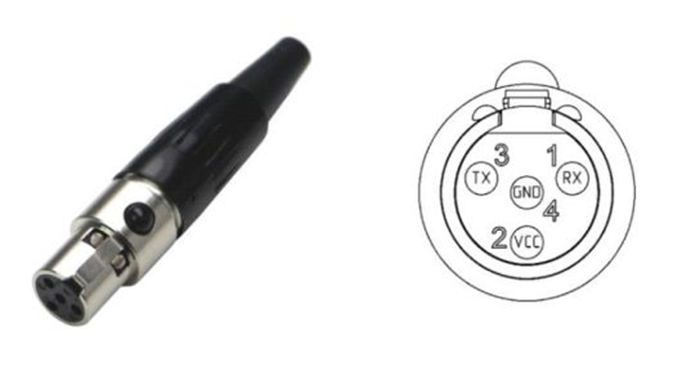

Разъем и обозначение контактов (вид спереди)

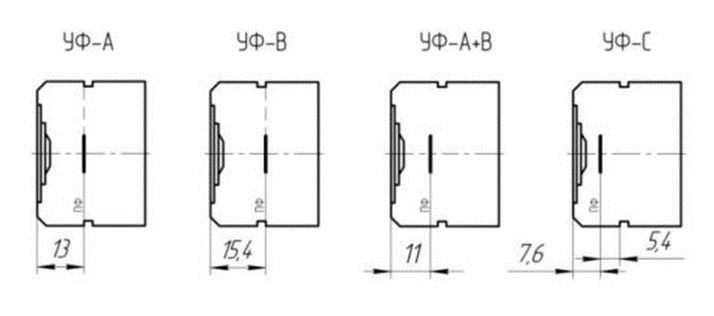

Положение плоскости фотометрирования в
зависимости от спектрального диапазона датчика

Датчик облученности
Расположите датчик плоскостью фотометрирования в точке измерения по направлению к измеряемому объекту. Плоскость фотометрирования зависит от спектрального диапазона датчика облученности. Проследите за тем, чтобы на входную диафрагму не падала тень от оператора, производящего измерения, а также тень от временно находящихся посторонних предметов. Угловой размер измеряемого источника излучения, видимый из точки измерения, не должен превышать ±10°.
Датчик освещенности
Плоскостью фотометрирования является внешняя грань рассеивателя, при этом она совпадает с внешней гранью корпуса датчика. Конструкция корпуса обеспечивает угловую косинусную характеристику чувствительности. Для проведения измерений расположите датчик плоскостью фотометрирования в точке измерения. Убедитесь в равномерности
освещенности на входном окне датчика.
Датчик яркости
Данный вид датчика предназначен для измерения яркости протяженных самосветящихся объектов накладным методом. Для измерения расположите датчик вплотную к объекту
измерения без зазоров. При этом яркость объекта в поле зрения прибора должна быть равномерной.
